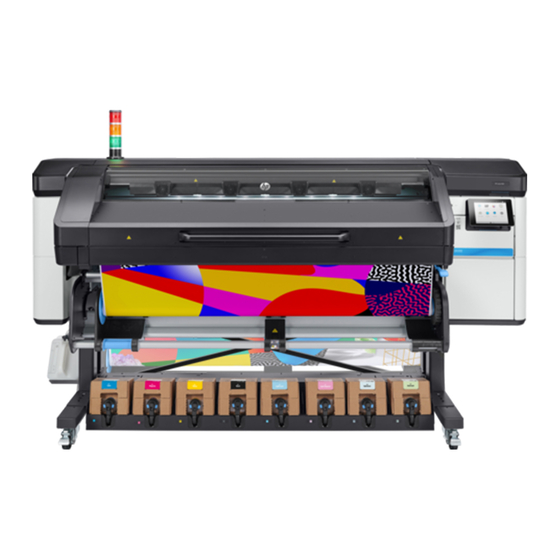

Seite 1 HP Latex 700 Druckerserie HP Latex 800 Druckerserie Benutzerhandbuch...
Seite 2 Ausgabe 1 Rechtliche Hinweise Marken © Copyright 2020 HP Development Company, Inhaltliche Änderungen dieses Dokuments Microsoft® und Windows® sind in den USA L.P. behalten wir uns ohne Ankündigung vor. eingetragene Marken der Microsoft Corporation. Für HP Produkte und Dienste gelten ausschließlich die Bestimmungen in der...
Seite 3: Inhaltsverzeichnis
Druckermodelle ..................................2 Dokumentation ..................................3 Sicherheitsvorkehrungen ................................ 3 Hauptdruckerkomponenten ..............................9 Anzeigebildschirm .................................. 20 HP PrintOS ....................................28 Integrierter Web-Server ................................ 29 Konnektivität und Softwareeinrichtung ..........................30 Erweiterte Netzwerkkonfiguration ............................32 Ein- und Ausschalten des Druckers ............................. 40 Neustarten des Druckers ..............................41 Vorgehensweise beim Drucken (Übersicht) ........................
Seite 4 Drucken auf Textilien ................................91 4 Druckmaterial-Einstellungen ................................95 Druckmaterialprofile ................................96 Configuration Center ................................96 Online-Suche ................................... 97 HP Media Locator ................................... 98 Generische Profile .................................. 99 Klonen eines Druckmaterialprofils ............................99 Ändern eines Druckmaterialprofils ............................99 Hinzufügen eines neuen Druckmaterialprofilss ......................100 Speichern der Druckmaterialprofile in der Cloud ......................
Seite 5 Die Häufigsten Probleme bei der Druckqualität ......................137 9 Tintensystem ......................................148 Tintensystem der Serie 700 ............................... 149 Tintensystem der Serie 800 ............................... 157 Ausrichten der Druckköpfe ..............................163 Ersetzen eines Druckkopfs ..............................165 Lagern und Transportieren von Druckköpfen ......................... 170 Ersetzen der Wartungspatrone ............................
Seite 6 Ersetzen des Tintenkollektor-Sensors ..........................223 Ersetzen des Griffs der Hebevorrichtung ......................... 227 Ersetzen der Lüftereinheit der Leitbleche ........................228 Ersetzen der Schnittvorrichtung ............................230 Ersetzen des optischen Sensors ............................232 Ersetzen der Wagenabdeckung ............................233 13 Firmware-Aktualisierung .................................. 237 Firmware-Update mit einem USB-Stick ........................... 237 Firmware-Update mit dem integrierten Web-Server .....................
Seite 7 Index ........................................... 263 DEWW...
Seite 8 viii DEWW...
Seite 9: Einleitung
Willkommen Sie bei Ihrem Drucker ● Druckermodelle ● Dokumentation ● Sicherheitsvorkehrungen ● Hauptdruckerkomponenten ● Anzeigebildschirm ● HP PrintOS ● Integrierter Web-Server ● Konnektivität und Softwareeinrichtung ● Erweiterte Netzwerkkonfiguration ● Ein- und Ausschalten des Druckers ● Neustarten des Druckers ● Vorgehensweise beim Drucken (Übersicht) ●...
Seite 10: Willkommen Sie Bei Ihrem Drucker
Magenta, Gelb, Hell-Zyan, Hell-Magenta, Optimierer und Überzug) Zusätzlich zwei HP 832 weiße Eco-Carton-Tintenpatronen für 700W Drucker Drucker der Serie 800: Acht HP 873 Eco-Carton-Tintenpatronen (3 Liter), eine für jede Farbe (Schwarz, ● Zyan, Magenta, Gelb, Hell-Zyan, Hell-Magenta, Optimierer und Überzug) Zusätzlich zwei HP 873 weiße Eco-Carton-Tintenpatronen (3 Liter) für 800W Drucker...
Seite 11: Dokumentation
Maßnahmen zu ergreifen, damit Sie Ihr Risiko und das anderer Personen minimieren. Allgemeine Sicherheitsrichtlinien Der Drucker enthält außer den vom HP Customer Self Repair-Programm abgedeckten Komponenten keine Teile, die vom Bediener gewartet werden können (siehe http://www.hp.com/go/selfrepair/). Lassen Sie Service- oder Wartungsarbeiten anderer Teile von einem qualifizierten Servicetechniker durchführen.
Seite 12 Es liegt eine mechanische Beschädigung vor, oder das Gehäuse wurde beschädigt. ● Flüssigkeit ist in den Drucker gelangt. ● Rauch oder ein auffälliger Geruch tritt aus dem Drucker aus. ● Der Drucker wurde fallengelassen, oder das Aushärtungsmodul ist beschädigt. ● Der Drucker funktioniert nicht normal.
Seite 13: Gefährdung Durch Mechanische Teile
Verwenden Sie ausschließlich die mit dem Drucker gelieferten HP Netzkabel. Verwenden Sie auf keinen Fall ● ein beschädigtes Netzkabel. Schließen Sie die mitgelieferten Netzkabel nicht an andere Geräte an. Führen Sie keine Gegenstände in die Öffnungen des Druckers ein. ●...
Seite 14: Belüftung
● Papierhebevorrichtung). Umgang mit Tinte HP empfiehlt, die Komponenten des Tintensystems nur mit Handschuhen anzufassen. Warn- und Vorsichtshinweise Die folgenden Symbole werden in diesem Handbuch verwendet, um die sachgemäße Verwendung des Druckers zu gewährleisten und um Beschädigungen oder Verletzungen zu vermeiden. Befolgen Sie unbedingt die Anweisungen, die mit diesen Symbolen gekennzeichnet sind.
Seite 15: Etiketten Mit Warnhinweisen
ACHTUNG: Mit diesem Symbol werden Anweisungen gekennzeichnet, deren Nichtbeachtung zu Schäden am Drucker oder zu geringfügigen Verletzungen führen kann. Etiketten mit Warnhinweisen Beschriftung Beschreibung Druckeretikett. Zur Identifizierung des Netzkabels des Druckers. Aushärtungsetikett. Zur Identifizierung des Netzkabels für die Aushärtung. Stromschlaggefahr: Heizmodule arbeiten mit gefährlichen Spannungen.
Seite 16 Beschriftung Beschreibung Quetschrisiko. Seien Sie vorsichtig beim Laden von Rollen: Ihre Hand könnte zwischen der Rolle und der Struktur der Druckmaterialeingabe verletzt werden. Dieses Etikett befindet sich an der Struktur der Druckmaterialeingabe. Es wird empfohlen, Handschuhe zu tragen, wenn Sie die Wartungspatrone, die Einzugsfläche, den Tintenkollektor, die Kondensate und die Komponenten des Kondensationssystems berühren.
Seite 17: Hauptdruckerkomponenten
Beschriftung Beschreibung Der Inhalt des Kondensatbehälters darf nicht in den Abfluss gegeben werden, sondern muss gemäß den lokalen Vorschriften und den auf der Website angegebenen Verfahren entsorgt werden. Das Datenblatt für Abfallprofile enthält die für eine angemessene Entsorgung erforderlichen Informationen. Sie finden das Tool unter https://hplatexknowledgecenter.com/applications/wasteprofiles/.
Seite 18: Vorderansicht (700W)
Vorderansicht (700W) 1. Aushärtungsmodul 6. Wassertank 2. Anzeigebildschirm 7. Aufbewahrungssystem für weiße Druckköpfe 3. Wartungspatronenklappe 8. Ladetisch 4. Eco-Carton-Tintenpatrone 9. Aufwickelvorrichtung 5. Tintenmischbehälter Kapitel 1 Einleitung DEWW...
Seite 19 Vorderansicht (800) 1. Statussignal 5. Ladetisch 2. Anzeigebildschirm 6. Aufwickelvorrichtung 3. Wartungspatronenklappe 7. Aushärtungsmodul 4. Eco-Carton-Tintenpatrone DEWW Hauptdruckerkomponenten...
Seite 20: Vorderansicht (800W)
Vorderansicht (800W) 1. Statussignal 6. Aufbewahrungssystem für weiße Druckköpfe 2. Anzeigebildschirm 7. Eco-Carton-Tintenpatrone, Farbe 3. Wartungspatronenklappe 8. Ladetisch 4. Weiße Eco-Carton-Tintenpatrone 9. Aufwickelvorrichtung 5. Wassertank 10. Aushärtungsmodul Kapitel 1 Einleitung DEWW...
Seite 21: Rückansicht
Rückansicht (700) 1. Kondensatbehälter 2. Netzschalter und Netzanschluss 3. Anschlüsse für Kommunikationskabel und optionales Zubehör DEWW Hauptdruckerkomponenten...
Seite 22: Rückansicht (700W)
Rückansicht (700W) 1. Kondensatbehälter 2. Netzschalter und Netzanschluss 3. Anschlüsse für Kommunikationskabel und optionales Zubehör Kapitel 1 Einleitung DEWW...
Seite 23 Rückansicht (800) 1. Statussignal 3. Netzschalter und Netzanschluss 2. Kondensatbehälter 4. Anschlüsse für Kommunikationskabel und optionales Zubehör DEWW Hauptdruckerkomponenten...
Seite 24: Rückansicht (800W)
Rückansicht (800W) 1. Statussignal 3. Netzschalter und Netzanschluss 2. Kondensatbehälter 4. Anschlüsse für Kommunikationskabel und optionales Zubehör Kapitel 1 Einleitung DEWW...
Seite 25 Ansicht des Wagens (700 und 800) 1. Optimizer-Druckkopf 4. Encoder-Sensor 2. Druckkopf Überzug 5. Leitungssensor 3. Farbdruckköpfe 6. Integriertes HP Spektralfotometer DEWW Hauptdruckerkomponenten...
Seite 26: Ladevorrichtung
1. Optimizer-Druckkopf 5. Encoder-Sensor 2. Druckkopf Überzug 6. Leitungssensor 3. Farbdruckköpfe 7. Integriertes HP Spektralfotometer 4. Weiße Druckköpfe Ladevorrichtung Die Ladevorrichtung erleichtert das Laden mancher Druckmaterialsorten, die sich ohne die Vorrichtung nur schwer laden lassen Siehe Zubehör für das Laden auf Seite...
Seite 27 Statussignal Das Statussignal bietet eine einfache Angabe des Druckerstatus, die aus der Ferne sichtbar ist, damit Sie direkt sehen können, ob dieser normal funktioniert. Wenn ein Problem aufgetreten ist, zeigt die Farbe bereits an, um welches Problem es sich handelt. Informationen zur Installation des Statussignals finden Sie in der Anleitung zur Druckermontage.
Seite 28: Anzeigebildschirm
Anzeigebildschirm Einleitung zum Anzeigebildschirm Der Anzeigebildschirm ist eine berührungsempfindliche Anzeige mit einer grafischen Benutzeroberfläche. Er befindet sich auf der rechten Vorderseite des Druckers. Hiermit können Sie den Drucker komplett steuern: Vom Anzeigebildschirm aus können Sie kopieren, Informationen zum Drucker abrufen, die Druckereinstellungen ändern, Kalibrierungen und Tests durchführen usw.
Seite 29 Dynamische Symbole des Home-Bildschirms Die folgenden Symbole werden nur im Home-Bildschirm angezeigt: Oben links auf dem Bildschirm gibt eine Nachricht den Druckerstatus oder die wichtigste aktuelle ● Warnmeldung an. Tippen Sie auf diese Meldung, um eine Liste aller aktuellen Warnmeldungen anzuzeigen. Ein Symbol gibt jeweils Aufschluss über die Dringlichkeit der einzelnen Warnmeldungen.
Seite 30: Ändern Der Sprache Des Anzeigebildschirms
Ändern der Sprache des Anzeigebildschirms Sie können die Sprache für die Menüs und Meldungen auf dem Bedienfeld auf zwei Arten ändern: Wenn Ihnen die aktuelle Anzeigebildschirmsprache geläufig ist, drücken Sie auf dem Anzeigebildschirm auf ● und anschließend auf System > Sprache. Wenn Ihnen die aktuelle Anzeigebildschirmsprache nicht geläufig ist, müssen Sie den Drucker zuerst ●...
Seite 31: Ändern Die Maßeinheiten
Ändern die Maßeinheiten Um die auf dem Anzeigebildschirm angezeigten Maßeinheiten zu ändern, tippen Sie auf dem Anzeigebildschirm und anschließend auf System > Maßeinheit auswählen. Wählen Sie anschließend Englisch oder Metrisch aus. Sie können die Maßeinheiten auch über den integrierten Web-Server ändern. Siehe Zugreifen auf den integrierten Web-Server auf Seite Wiederherstellen der Werkseinstellungen...
Seite 32: Überprüfen Des Druckkopfstatus
Falsch: Die Patrone ist mit diesem Drucker nicht kompatibel. Die Meldung enthält eine Liste kompatibler ● Patronen. Nicht HP: Die Patrone ist gebraucht, nachgefüllt oder gefälscht. ● Sie können den Status der Tintenpatronen auch über den integrierten Web-Server überprüfen. Siehe...
Seite 33: Überprüfen Des Dateisystems
Starten Sie den Austauschvorgang erneut und führen Sie ihn ganz zu Ende. Entfernen: Der Druckkopf ist nicht für Ihren Drucker geeignet. ● Keine HP Tinte: Tinte aus einer gebrauchten, nachgefüllten oder gefälschten Tintenpatrone hat den ● Druckkopf durchlaufen. Im beiliegenden Dokument mit Hinweisen zur beschränkten Garantie sind die Gewährleistungsbedingungen ausführlich beschrieben.
Seite 34 Es wird jeweils nur eine Warnmeldung angezeigt. Wenn Sie auf die Benachrichtigungsleiste tippen, werden alle aktuellen Warnmeldungen des Druckers angezeigt. Die Liste der Warnmeldungen kann wieder ausgeblendet werden, indem Sie auf die untere Zeile der Liste tippen oder diese nach oben schieben. Durch Klicken auf eine Warnmeldung öffnet sich eine Anwendung, die bei der Problemlösung helfen könnte.
Seite 35 Ersetzen des Klemmrad-Moduls ● Ersetzen der Druckwagenlager ● Ersetzen von Riemen und Spanner ● Ersetzen des SAX-Motors ● Druckerstatus Drucker-Clusterstatus Bei diesem Status können die folgenden Werte in der angegebenen Reihenfolge angegeben werden: Druckvorbereitung Drucken (einschließlich Verbleibende Zeit im Statusfeld) Aushärten Pausiert Abbruch...
Seite 36: Überprüfen Der Lebensdauer-Nutzungsdaten
Plattform. Es steigert die Produktivität und inspiriert zu Innovationen mit einer einzigartigen Suite von Apps, die mehr Kontrolle bieten und gleichzeitig die Produktionsprozesse vereinfachen. Die Anmeldung ist der erste Schritt, um die Vorteile des völlig neuen HP PrintOS, Ihres Cloud-basierten Betriebssystems für die Druckproduktion, zu genießen. Informationen zum Anschließen des Druckers an HP PrintOS finden Sie unter https://intercom.help/hp-printos/en/articles/2681524-adding-your-hp-...
Seite 37: Integrierter Web-Server
Integrierter Web-Server Einleitung zum integrierten Web-Server Der integrierte Web-Server wird im Drucker ausgeführt. Über ihn können Sie Druckerinformationen abrufen, Einstellungen oder Profile verwalten und neue Firmware hochladen. Außerdem können Servicetechniker auf interne Informationen zur Erkennung von Druckerproblemen zugreifen. Sie können von jedem Computer aus mit einem normalen Browser auf den integrierten Web-Server zugreifen Siehe Zugreifen auf den integrierten Web-Server auf Seite Zugreifen auf den integrierten Web-Server...
Seite 38: Konnektivität Und Softwareeinrichtung
Um den integrierten Web-Server zu verwenden, öffnen Sie Ihren Webbrowser, und geben Sie die IP-Adresse- Adresse des Druckers in die Adressleiste des Browsers ein. Die IP-Adresse des Druckers wird auf dem Anzeigebildschirm angezeigt: Tippen Sie auf das HINWEIS: Ihr Browser zeigt möglicherweise eine Sicherheitswarnung an, wenn Sie die IP-Adresse eingeben. Wenn Sie die richtige Adresse eingegeben haben, können Sie die Warnung ignorieren und mit dem Zugriff auf den integrierten Web-Server fortfahren.
Seite 39: Anschließen Des Druckers An Ein Netzwerk
HINWEIS: Die Geschwindigkeit einer Netzwerkverbindung hängt von den im Netzwerk verwendeten Komponenten wie Netzwerkkarten, Hubs, Routern, Switches und Kabeln ab. Ist eine dieser Komponenten nicht für den Hochgeschwindigkeitsbetrieb ausgelegt, arbeitet die Verbindung automatisch mit niedriger Geschwindigkeit. Um die erwartete Leistung Ihres Druckers zu erhalten, sollten Sie Geräte verwenden, die 1000TX Full Gigabit unterstützen.
Seite 40: Anschließen Des Druckers An Das Internet
Bei Microsoft Windows Vista, Microsoft Windows Server 2008, neueren Windows-Versionen und den neuen HP Imaging- und Druckgeräten ist standardmäßig IPv6 aktiviert. Weitere Informationen zu IPv6 finden Sie unter http://h20000.www2.hp.com/bc/docs/support/SupportManual/c00840100/c00840100.pdf. In diesem Dokument wird beschrieben, welche wichtige Rolle die Namensauflösung bei Dual-Stack-Übergangsmethoden spielt.
Seite 41: Überprüfen Des Ordnungsgemäßen Betriebs
Weitere Informationen zur Verbindungskonfiguration und zur Problembehebung finden Sie unter Fehlerbehebung auf Seite Informationen zur Interpretation und zur Problembehebung bei anderen Meldungen finden Sie im HP Jetdirect- Druckserver-Administratorhandbuch für Ihr Druckerservermodell. Vorkonfigurieren von Netzwerkeinstellungen (falls erforderlich) Wenn in Ihrem Netzwerk die Netzwerkeinstellungen konfiguriert werden müssen, bevor Sie den Drucker mit dem Netzwerksystem verbinden, können Sie die Konfiguration jetzt vornehmen.
Seite 42: Beheben Von Verbindungsproblemen
Meldungen, die auf der IO-Konfigurationsseite aufgeführt werden können, finden Sie im HP Jetdirect- Druckserver-Administratorhandbuch für Ihr Druckerservermodell. LEDs Der Drucker verfügt über Statusleuchten (LEDs), die den Verbindungsstatus und die Netzwerkaktivität anzeigen: Wenn die grüne LED leuchtet, wurde der Drucker erfolgreich mit dem Netzwerk verbunden.
Seite 43: Menüoptionen
ACHTUNG: Werkseitig installierte HP Jetdirect X. 509-Zertifikate bleiben auch nach dem Kaltstart zum Zurücksetzen auf die werkseitigen Standardeinstellungen erhalten. CA-Zertifikate (Certificate Authority), die vom Benutzer zur Validierung eines Netzwerk-Authentifizierungsservers installiert wurden, werden jedoch nicht gespeichert. Menüoptionen Menüpunkt Untermenüelement Untermenüelement Werte und Beschreibung...
Seite 44 Konfiguration für BOOTP/DHCP) keine IP-Adresse vom Netzwerk abrufen kann. Auto IP: Eine Link-Local-IP-Adresse (169.254.x.x) wird zugewiesen. Ältere: Die Adresse 192.0.0.192 wird zugewiesen (Konsistenz mit älteren HP Jetdirect-Produkten). Primäres DNS Die IP-Adresse (n.n.n.n) des primären DNS-Servers. HINWEIS: Dieses Element wird nur angezeigt, wenn die Konfigurationseinstellung Manuell eine höhere...
Seite 45 Menüpunkt Untermenüelement Untermenüelement Werte und Beschreibung Adresse Mit diesem Menüelement können Sie eine IPv6- Adresse manuell konfigurieren. Manuelle Einstellungen: Über das Menü Manuelle Einstellungen können Sie TCP/IPv6-Adressen aktivieren und manuell konfigurieren. Aktivieren: Wenn Sie für dieses Menüelement die Einstellung Ein wählen, wird die manuelle Konfiguration aktiviert;...
Seite 46 Maß an Internetsicherheit für diese Clients. HINWEIS: Wenn im lokalen Netzwerk ein Proxy- Server zur Verfügung steht, vergewissern Sie sich, dass sie diesen korrekt in Ihren HP Latex- Netzwerkeinstellungen am Bedienfeld des Druckers eingestellt haben. Wenn Sie einen Proxyserver verwenden möchten, geben Sie eine IPv4-Adresse oder einen vollständig...
Seite 47: Integrierte Dienste
100TX Auto: Beschränkt die Autonegotiation auf eine maximale Verbindungsgeschwindigkeit von 100 MB/s. 1000TX Full: 1000 MB/s, Vollduplex-Betrieb. Integrierte Dienste Wichtige, in den Drucker integrierte Netzwerkdienste sind unten aufgeführt. Die neuesten Funktionen und Dienste finden Sie unter http://www.hp.com/go/jetdirect. Konfiguration und Verwaltung ● BootP/DHCP (nur IPv4) –...
Seite 48: Ein- Und Ausschalten Des Druckers
Bonjour (für Mac OS X) – FTP (File Transfer Protocol) – Integrierter Web-Server, HTTP (TCP-Port 80) – Integrierter Web-Server, HTTPS (TCP-Port 443) – Druckvorgang läuft ● Raw-IP-Druck (HP-eigene TCP-Ports 9100, 9101, 9102) – Sicherheit ● SNMP v3 – SSL/TLS – Firewall –...
Seite 49: Neustarten Des Druckers
Um den Drucker später wieder einzuschalten, betätigen Sie den Netzschalter an der Rückseite. Wenn sich der Drucker nicht automatisch einschaltet, drücken Sie die Netztaste. Wenn der Drucker eingeschaltet wird, benötigt er ca. 2-3 Minuten, um sich zu initialisieren. Neustarten des Druckers In manchen Situationen werden Sie aufgefordert, den Drucker neu zu starten.
Seite 50: Nützliche Links
Wenn Sie Hilfe benötigen Hilfe benötigen In den meisten Ländern wird Support von Support-Partnern von HP zur Verfügung gestellt (in der Regel das Unternehmen, das Ihnen den Drucker verkauft hat). Wenn dies in Ihrem Land nicht der Fall ist, wenden Sie sich an den HP Support im Internet wie oben gezeigt.
Seite 51: Telefonnummer
Telefonnummer Die für Sie gültige HP Support-Telefonnummer finden Sie im Internet: siehe http://welcome.hp.com/ country/us/en/wwcontact_us.html. Service-Informationen Bei Bedarf kann eine Liste mit Service-Informationen gedruckt werden, die Einzelheiten zum aktuellen Druckerstatus enthält. Diese Informationen unterstützen Servicetechniker bei der Behebung von Problemen. Diese Liste kann auf zwei Arten gedruckt werden:...
Seite 52: Handhabung Von Druckmaterial
Handhabung von Druckmaterial Übersicht ● Lagerung und Handhaben von Druckmaterial ● Laden einer Rolle in den Drucker ● Poröses Druckmaterial ● Tintenkollektor ● Zubehör für das Laden ● Unterstütztes manuelles Laden ● Randhalter ● Entnehmen einer Rolle aus dem Drucker ●...
Seite 53: Übersicht
Übersicht Sie können auf einer Vielzahl unterschiedlicher Druckmedien und Papiersorten drucken, die alle in diesem Handbuch als Druckmaterial bezeichnet werden. Tipps zum Druckmaterial Die Auswahl des richtigen Druckmaterials für Ihre Bedürfnisse ist ein wesentlicher Schritt zur Sicherstellung einer zufrieden stellenden Druckqualität. Hier sind einige Tipps zur Druckmaterialverwendung: Nehmen Sie das Druckmaterial 24 Stunden vor der Verwendung aus der Verpackung, damit es sich an die ●...
Seite 54: Unterstützte Druckmaterialkategorien
Wenn Sie eine Reihe von Aufträgen drucken, sorgen Sie dafür, dass das bedruckte Druckmaterial nicht den ● Ausgabeweg versperrt: Dies kann zu schweren Mängeln der Druckqualität führen. HP empfiehlt für alle außer sehr kurzen Druckaufträgen, die Aufwickelvorrichtung zur besseren Steuerung ● des Druckmaterials zu verwenden. Siehe Aufwickelvorrichtung Aufwickelvorrichtung auf Seite Für das Drucken mit Textildruckmaterial sollten Sie in den meisten Fällen den Tintenkollektor und die...
Seite 55: Unterstützte Hp Druckmaterialien
Unbeschichtetes Papier Gen. gestrich. Papier Fotopapier Generisches Papier rückseitig beleuchtbar Fotorealistisches Papier Papier mit blauer Rückseite Selbstklebendes Papier Unterstützte HP Druckmaterialien Taste für Anwendungskategorien Messe- und Veranstaltungs-Displays Rückseitig beleuchtete Displays Bedruckung für Fahrzeuggrafiken und -folierungen Beschilderung Fenstergrafiken POP- und Einzelhandel-Displays Poster und Fotovergrößerungen...
Seite 56 Druckmaterialien HP-Banner HP Beidseitiger Blockout-Banner 330 µm (13 mil) • 510 g/m² ● ● ● HP Everyday Polypropylen matt, 3-Zoll-Kern 203 µm (8 mil) • 120 g/m² • 61 m (200 Fuß) ● ● ● ● Selbstklebende HP Druckmedien HP Prime Hochglanz-CP Basisfolie: 86 μm (3,4 mil)
Seite 57 ● 45,7 m (150 Fuß) und 91,4 m (300 Fuß) HP Vinylfolie, Premium, abnehmbar, selbstklebend und glänzend Ohne Papierträger: 96 µm (3,8 mil) • 136 g/m² • 45,7 m (150 Fuß) Mit Papierträger: 284 µm (11,2 mil) • 298 g/m² • 45,7 m (150 Fuß) ●...
Seite 58 HP PVC-freies glattes Dauerpapier für Wandplakate 431 µm (17 mil) • 290 g/m² • 30,5 m (100 Fuß) ● ● ● HP PVC-freies Dauerpapier aus Veloursleder für Wandplakate 431 µm (17 mil) • 290 g/m² • 30,5 m (100 Fuß) ● ● ●...
Seite 59 HP Beschichtetes Universalpapier, schwer, 3-Zoll-Kern 172 µm (6,8 mil) • 131 g/m² (33 lbs) • 61 m (200 Fuß) ● ● HP Plus Papier, extraschwer, matt, 3-Zoll-Kern 264 µm (10,4 mil) • 210 g/m² (55 lb) • 61 m (200 Fuß) ● ●...
Seite 60 REACH-Richtlinie (veröffentlicht am 16 Juni 2014) als SHVC (155) aufgeführt werden, in Konzentrationen, die 0,1 % übersteigen. Um den Status der SVHC in HP-Produkten zu bestimmen, sehen Sie in der HP-REACH- Erklärung nach, die für HP-Druck-Produkte und Verbrauchsartikel veröffentlicht wurde. Quelle des Logos: Copyright Europäische Chemikalienagentur.
Seite 61: Lagerung Und Handhaben Von Druckmaterial
Eventuell gibt es solche Recyclingprogramme nicht in Ihrer Gegend. Einzelheiten finden Sie unter http://www.hp.com/recycle/. Lagerung und Handhaben von Druckmaterial Tipps Bewahren Sie nicht verwendete Rollen immer in ihrer Kunststoffhülle auf, um Verfärbungen und ● Staubansammlungen zu vermeiden. Packen Sie teilweise verwendete Rollen wieder ein, wenn sie nicht benötigt werden.
Seite 62 Entfernen Sie bei Rollendurchmessern, die größer als 200 mm sind, die Abstandhalter des Ladetischs. Installieren Sie für Rollen mit einem Kerndurchmesser von 2 Zoll das 2-Zoll-Hub-Kit. Entfernen Sie die zentrale Schraube (manuell oder mit einem flachen Schraubendreher) auf beiden Seiten. Entfernen Sie die rechten und linken 3-Zoll-Hubbaugruppen.
Seite 63 Setzen Sie die Rolle auf den Tisch. Setzen Sie die Rolle auf den rechten Anschlag. Heben Sie die linke Seite der Rolle, und setzen Sie den linken Anschlag ein. Drücken Sie ihn an, um sicherzustellen, dass er fest sitzt. DEWW Laden einer Rolle in den Drucker...
Seite 64 Tippen Sie auf dem Anzeigebildschirm des Druckers auf und anschließend auf Laden. Tippen Sie alternativ auf und anschließend auf Druckmaterial > Laden > Rolle laden. Der Bildschirm Ladekonfiguration wird angezeigt. Schräglauf-Akzeptanz: Die verfügbaren Werte liegen zwischen 1 und 5, Standard 3. Der Drucker ●...
Seite 65 Führen Sie die Vorderkante des Druckmaterials in den Druckmaterialpfad des Druckers ein. VORSICHT! Achten Sie darauf, dass Sie beim Einführen des Druckmaterials nicht Ihre Finger einklemmen. Der Drucker gibt einen Signalton aus, wenn die Vorderkante des Druckmaterials erkannt und akzeptiert wird.
Seite 66 VORSICHT! Achten Sie darauf, nicht die Aushärtungszone oder die Einzugsfläche zu berühren, da diese heiß sein können. Verbrennungsgefahr Weitere Sicherheitsinformationen finden Sie unter Sicherheitsvorkehrungen auf Seite HINWEIS: Tritt beim Einlegen des Druckmaterials ein unerwartetes Problem auf, lesen Sie den Abschnitt Das Druckmaterial kann nicht geladen werden auf Seite 124.
Seite 67: Poröses Druckmaterial
Laden Sie das zu prüfende Druckmaterial. Öffnen Sie die RIP-Software. Laden Sie die Testdatei vom Drucker herunter: http://IP-Adresse des Druckers/hp/device/webAccess/ images/Ink_trespassing_check.pdf. Dabei ist IP-Adresse des Druckers die IP-Adresse Ihres Druckers. Drucken Sie die Testdatei. Verwenden Sie dazu die Anzahl der Durchläufe und das Druckmaterialprofil, das Sie mit dem Druckmaterial verwenden möchten (oder ein ähnliches Profil bei Tintenlimit).
Seite 68: Tintenkollektor
Ziehen Sie das selbstklebende Vinyl von der Einzugsfläche ab. Prüfen Sie das selbstklebende Vinyl, das Sie von der Einzugsfläche abgezogen haben. Ist der Streifen komplett weiß (keine Tinte), ist das geprüfte Druckmaterial nicht porös und kann ohne ● den Tintenkollektor verwendet werden. Wenn auf dem Streifen Tinte zu finden ist, ist das getestete Druckmaterial porös und muss mit dem ●...
Seite 69 Deinstallieren der Einzugsflächen Entfernen Sie alle Einzugsflächen, da Sie nicht mit dem Tintenkollektor kompatibel sind. Heben Sie das Aushärtungsmodul an. Ziehen Sie den Sicherheitshebel auf der linken Seite der Einzugsfläche nach oben. Drücken Sie die Einzugsfläche mit beiden Händen nach unten und ziehen Sie sie zu sich. Die Einzugsfläche taucht dann auf.
Seite 70 Wenn sich die Einzugsfläche in der oberen Position befindet, nehmen Sie sie aus dem Drucker. Nehmen Sie alle Einzugsflächen heraus. Installieren der Tintenkollektoren Vergewissern Sie sich, dass der Sicherheitshebel offen ist (obere Position). Stellen Sie die Tintenkollektorhaken mit den Federhaltern ein. Drücken Sie den Tintenkollektor mit beiden Händen nach unten und schieben Sie ihn gleichzeitig zur Rückseite des Druckers.
Seite 71 Schließen Sie den Sicherheitshebel (untere Position). ACHTUNG: Wenn Sie beim Schließen des Hebels einen Widerstand spüren, wenden Sie keine Gewalt an. Vergewissern Sie sich, dass alle Teile der Druckzone ordnungsgemäß zusammengebaut wurden. Senken Sie das Aushärtungsmodul ab. Deinstallieren eines Tintenkollektors Heben Sie das Aushärtungsmodul an.
Seite 72 Ziehen Sie den Sicherheitshebel auf der linken Seite der Einzugsfläche nach oben. Drücken Sie den Tintenkollektor mit beiden Händen nach unten und ziehen Sie ihn zu sich. Der Tintenkollektor taucht dann auf. Entfernen Sie den Tintenkollektor vom Drucker. Installieren der Einzugsflächen Vergewissern Sie sich, dass der Sicherheitshebel offen ist (obere Position).
Seite 73 Stellen Sie die Einzugsfläche mit der Feder ein. Drücken Sie die Einzugsfläche mit beiden Händen nach unten und schieben Sie sie zur Rückseite des Druckers. Wenn Sie alle Einzugsflächen installiert haben, vergewissern Sie sich, dass sie richtig eingestellt sind und dass sich keine Lücken zwischen Ihnen befinden.
Seite 74 Schließen Sie den Sicherheitshebel (untere Position). ACHTUNG: Wenn Sie beim Schließen des Hebels einen Widerstand spüren, wenden Sie keine Gewalt an. Vergewissern Sie sich, dass alle Teile der Druckzone ordnungsgemäß zusammengebaut wurden. Senken Sie das Aushärtungsmodul ab. Deinstallieren des Tintenkollektor-Verbrauchsmaterials Heben Sie das Aushärtungsmodul an.
Seite 75 Drücken Sie beide kleinen Laschen nach innen und ziehen Sie sie dann nach oben. Entfernen Sie das Tintenkollektor-Verbrauchmaterial aus dem Drucker. Reinigen Sie den Tintenkollektor-Support. Installieren des Tintenkollektor-Verbrauchsmaterials Setzen Sie das mittlere Teil in den Tintenkollektor ein. DEWW Tintenkollektor...
Seite 76: Zubehör Für Das Laden
Drücken Sie die kleinen Laschen so, dass das mittlere Teil in den Tintenkollektor passt (es sollte ein Klick erfolgen, wenn sie an der richtigen Position einrasten). Nach dem Einsetzen der Verbrauchsmaterialien senken Sie das Aushärtungsmodul ab. Zubehör für das Laden Die Ladevorrichtung dient zum Laden von Banner-/Textil-/Gewebematerial.
Seite 77 Wählen Sie die Kategorie und den Namen des Druckmaterials aus, das Sie laden möchten. HINWEIS: Wählen Sie denselben Druckmaterialnamen wie in der RIP-Software aus. Heben Sie das Aushärtungsmodul an. Schieben Sie die Ladevorrichtung bis zum Ende der Einzugsfläche ein. Öffnen Sie die Klappen und führen Sie die Vorderkante des Druckmaterials unter die Klappen ein. Drücken Sie die Klappen nach unten, um die Vorderkante des Druckmaterials zu bedecken.
Seite 78 Senken Sie das Aushärtungsmodul ab. Schieben Sie das Druckmaterial über den Anzeigebildschirm vor, bis es aus dem Aushärtungsmodul fällt. Die Ladevorrichtung passiert den Druckmaterialpfad des Druckers zusammen mit dem Druckmaterial. Nachdem die Ladevorrichtung den Drucker durchlaufen hat, kann sie von Hand entfernt werden. Richten Sie die rechte Kante des Druckmaterials mit der Eingaberolle aus.
Seite 79: Do-It-Yourself Ladevorrichtung
HINWEIS: Wenn Sie nur gelegentlich verwenden, können Sie Ihr eigenes Ladezubehör wie nachfolgend beschrieben erstellen. Für den regelmäßigen Gebrauch empfiehlt HP, das Standard-Ladezubehör zu erwerben. Nehmen Sie ein selbstklebendes Vinyl-Druckmaterial und schneiden Sie es wie unten gezeigt ab. Wählen Sie am Anzeigebildschirm Manuelle Zufuhr & Entzerrung und Ladevorrichtung.
Seite 80 Laden Sie das Zubehör, bis die Spitze die Schnittschiene erreicht hat, und tippen Sie auf Weiter. Dadurch werden die Klemmräder nach unten gedrückt, um das Zubehör zu halten. TIPP: Laden Sie das selbstklebende Vinyl mit dem Papierträger nach unten (wie bei einem normalen Druck), um die Anbringung des Stoffs zu erleichtern.
Seite 81 Setzen Sie den Ladevorgang fort und drücken Sie auf dem Anzeigebildschirm auf den Pfeil nach unten, um das Druckmaterial weiterzuführen, bis die Vorderkante die Rolle erreicht. TIPP: Wickeln Sie beim Vorschub des Druckmaterials die Eingaberolle manuell ab, um zu verhindern, dass sich der Stoff vom Zubehör löst.
Seite 82: Unterstütztes Manuelles Laden
Risiken Eine hohe Haftung bei einigen sehr plastischen Druckmaterialien (z. B. einige rückseitig beleuchtete ● Druckmaterialien) könnte das Entfernen des Ladezubehörs erschweren (geringer Schweregrad). Das Entladen des Druckmaterials mit angebrachtem Ladezubehör könnte den Drucker beschädigen, wenn ● die selbstklebende Folie an der Antriebsrolle hängen bleibt (geringe Wahrscheinlichkeit). Unterstütztes manuelles Laden Das unterstützte manuelle Ladeverfahren sollte in den folgenden Fällen verwendet werden: Das Druckmaterial ist ungewöhnlich dünn oder ungewöhnlich dick.
Seite 83 Heben Sie das Aushärtungsmodul an. Führen Sie den Anfang des Druckmaterials sorgfältig oberhalb der Eingaberolle ein. Achten Sie dabei darauf, dass das Druckmaterial straff gespannt bleibt. Wickeln Sie das Druckmaterial nicht von Hand auf die Rolle auf, es sei denn, Sie werden auf dem Anzeigebildschirm dazu aufgefordert. Führen Sie das Druckmaterial ein, bis es die Druckwalze erreicht (öffnen Sie das Fenster, um das Durchziehen des Druckmaterials zu erleichtern).
Seite 84: Randhalter
Senken Sie das Aushärtungsmodul ab. Der Rest des unterstützten Ladeverfahrens entspricht dem normalen Ladeverfahren. Siehe Laden einer Rolle in den Drucker auf Seite Randhalter Die Randhalter sollen verhindern, dass sich die Ränder des Druckmaterials beim Drucken anheben. Sie werden nur empfohlen, wenn die Kanten des Druckmaterials dazu neigen, sich anzuheben und die Druckköpfe berühren oder beschädigen.
Seite 85 Bewegliches Teil Zerbrechlich Handschuhe tragen Weitere Sicherheitsinformationen finden Sie unter Sicherheitsvorkehrungen auf Seite Randhalter platzieren Heben Sie das Aushärtungsmodul an. Setzen Sie einen Randhalter in den kleinen Spalt auf der linken Seite des Einzugsmoduls oder des Tintenkollektors ein. Drücken Sie die Vorderseite des Randhalters in den Spalt nach unten, bis er auf die Schiene passt. DEWW Randhalter...
Seite 86 Schieben Sie den Randhalter in das Einzugsflächenmodul oder den Tintenkollektor und passen Sie die Position an: auf der linken Seite so weit wie möglich nach rechts; setzen Sie den zweiten Randhalter links ein, und lassen Sie ihn dort. Senken Sie das Aushärtungsmodul ab. Lassen Sie die Randhalter an den Enden des Einzugsflächenmoduls oder des Tintenkollektors (links und rechts) in geparkten Position.
Seite 87 Verschieben Sie die Randhalter, bis sie die Ränder des Druckmaterials überlappen. Richten Sie die Rille in der Mitte des Randhalters an der Kante des Druckmaterials aus. Um mögliche Staus zu vermeiden, empfiehlt HP, dass sich die seitliche Kante des Druckmaterials vollständig unter der Oberfläche des Randalters befindet.
Seite 88: Entnehmen Einer Rolle Aus Dem Drucker
TIPP: Wenn der Drucker für einen längeren Zeitraum nicht verwendet wird (z. B. über Nacht oder an Wochenenden), empfiehlt HP, das Druckmaterial nicht im Drucker zu belassen. Das geladene Druckmaterial könnte verformt werden und Probleme wie Druckkopfabstürze verursachen. Wenn Sie die Aufwickelvorrichtung während des Druckens verwendet haben, müssen Sie die bedruckte...
Seite 89 Nur Serie 800: Drehen Sie das System des Querlenkerhalters, sodass auf die Eingaberolle zugegriffen werden kann. Tippen Sie auf dem Anzeigebildschirm des Druckers auf und anschließend auf Entnehmen. Alternativ tippen Sie auf und anschließend auf Druckmaterial > Druckmaterial entnehmen. Wenn der Drucker die Druckmateriallänge überwacht hat, wird auf dem Anzeigebildschirm die restliche Länge angezeigt, so dass Sie sie für eine künftige Verwendung notieren können.
Seite 90: Anheben Der Klemmräder
Entfernen Sie das Druckmaterial aus dem Ladetisch. WICHTIG: Wenn das Ende der Rolle erreicht ist und sich das Druckmaterial vom Kern löst: Probleme mit der Druckqualität können aufgrund mangelnder Spannung auf den letzten Zentimetern des ● Druckmaterials auftreten. Das Klebeband oder das Klebematerial am Ende des Druckmaterials bleibt möglicherweise am ●...
Seite 91: Aufwickelvorrichtung Aufwickelvorrichtung
Sobald die Klemmräder freigegeben sind, bewegen Sie das Druckmaterial manuell. Wenn Sie den Vorgang abgeschlossen haben, tippen Sie auf Fertig. Aufwickelvorrichtung Aufwickelvorrichtung Aufbringen einer Rolle auf die Aufwickelvorrichtung HINWEIS: Die Aufwickelvorrichtung wird aktiviert, indem die Ausgaberolle eine vollständige Umdrehung in der gewünschten Wickelrichtung vollzieht.
Seite 92 Nur Serie 700 Setzen Sie den linken Anschlag in den Kern. Drücken Sie seitlich, um sicherzustellen, dass er fest sitzt. Heben Sie den Arretierungshebel an, damit sich der Anschlag nicht bewegen lässt. Schieben Sie das Druckmaterial vor, bis es den Kern der Aufwickelvorrichtung erreicht. Ziehen Sie die Vorderkante des Druckmaterials in der Mitte nach unten, um das Druckmaterial zu straffen.
Seite 93 Kleben Sie die Vorderkante des Druckmaterials zuerst in der Mitte und dann an beiden Seiten am Kern fest. Stellen Sie sicher, dass das gesamte Druckmaterial gerade ist. HINWEIS: Je nachdem, ob Sie die Bilder nach innen oder außen weisend bedrucken wollen, legen Sie die Folie entsprechend.
Seite 94: Entnehmen Der Aufrollvorrichtung
Entnehmen der Aufrollvorrichtung Tippen Sie auf der oberen Leiste des Anzeigebildschirms auf das Symbol Wenn das Druckmaterial nicht von der automatischen Schnittvorrichtung geschnitten werden kann, schneiden Sie es mit einer Schere wie unten gezeigt; schneiden Sie es nicht über dem Schneidebalken. Tippen Sie auf dem Anzeigebildschirm auf das Symbol und danach Ausgabeoption >...
Seite 95 Nur Serie 800: Entriegeln Sie die Bremse und nehmen Sie den linken Anschlag von der Rolle. Legen Sie die Rolle auf den Tisch. Nur Serie 700: Drücken Sie den Hebel nach unten und nehmen Sie den linken Anschlag von der Rolle ab. Entfernen Sie die Rolle vom rechten Anschlag.
Seite 96: Laden Der Aufwickelvorrichtung Zum Ausrichten Der Bahnen
Laden der Aufwickelvorrichtung zum Ausrichten der Bahnen HINWEIS: Das korrekte Laden der Aufwickelvorrichtung ist zum optimalen Ausrichten der Bahnen von entscheidender Bedeutung. Laden Sie das Druckmaterial wie gewohnt. Bringen Sie einen leeren Kern auf der Aufwickelvorrichtung auf. TIPP: 700 und 700W Drucker: Vergessen Sie nicht, die Bremse zu schließen. Schieben Sie das Druckmaterial vor, bis die Vorderkante auf einer Ebene mit der Aufwickelvorrichtung ist.
Seite 97: Anzeigen Von Informationen Zum Druckmaterial
Setzen Sie die mit Schaum bedeckte Wischrolle an der entsprechenden Position ein, mit dem Zahnrad auf der rechten Seite. Der Drucker erkennt, dass die Wischrolle verwendet wird und zeigt diese auf den Bildschirmen für das Druckmaterial und das Laden als verfügbar an. Außerdem zeigt er die Länge des Druckmaterials an, das mit der Wischrolle gedruckt wurde.
Seite 98: Ändern Der Druckmaterialbreite Und Der Position Der Rechten Kantenposition
Druckmaterialabschnitt Druckmaterialsorte ● Druckmaterialname ● Breite des Druckmaterials in Millimeter (durch den Drucker geschätzt) ● Die verbleibende Länge des Druckmaterials, falls bekannt, und ob die Längenkontrolle für das Laden auf ● dem Konfigurationsbildschirm auf manuell festgelegt wird Der Status der Farbkalibrierung und eine Schaltfläche, um die Farbkalibrierung zu starten ●...
Seite 99: Abschneiden Von Druckmaterial
Die Schnittvorrichtung darf nur verwendet werden, wenn sich der Drucker im automatischen Modus befindet. Verwenden Sie sie nicht im manuellen Modus. Drucken auf Textilien Wenn Sie voraussichtlich mehr als 10 m² pro Tag bedrucken, empfiehlt HP den Kauf des Textil-Kits. ● Andernfalls können Sie das Laden mit dem Ladezubehör manuell durchführen. Siehe Zubehör für das...
Seite 100 Textil-Kit Installieren der Schutzabdeckung der Ausgabeplatte Kapitel 3 Handhabung von Druckmaterial DEWW...
Seite 101 DEWW Drucken auf Textilien...
Seite 102 Kapitel 3 Handhabung von Druckmaterial DEWW...
Seite 103: Druckmaterial-Einstellungen
Druckmaterial-Einstellungen Druckmaterialprofile ● Configuration Center ● Online-Suche ● HP Media Locator ● Generische Profile ● Klonen eines Druckmaterialprofils ● Ändern eines Druckmaterialprofils ● Hinzufügen eines neuen Druckmaterialprofilss ● Speichern der Druckmaterialprofile in der Cloud ● Löschen eines Druckmaterialprofils ● Druckgeschwindigkeit, Tipps und Tricks ●...
Seite 104: Druckmaterialprofile
Der Drucker wird mit Druckmaterialprofilen für die am häufigsten verwendeten generischen Druckmaterialien geliefert. Einige Profile sind im Drucker vorinstalliert (z. B. HP Vinyl Profile); Verwenden sie diese nur mit den Druckmaterialien, für die sie erstellt wurden. Bei anderen Druckmaterialien werden Profile, die als generisch bezeichnet werden, vor anderen vorinstallierten Profilen empfohlen.
Seite 105: Online-Suche
Sie können im Anzeigebildschirmmenü „Druckmaterial-Bibliothek“ mithilfe der Funktion „Online-Suche“ ein Druckmaterialprofil suchen. Der Drucker verbindet sich mit der Datenbank des Navigators für HP Medien im Internet und ermöglicht die Suche nach allen verfügbaren Druckmaterialprofilen für Ihr Druckermodell, einschließlich Druckmaterialsorten von HP und Dritten. Es sind möglicherweise Hunderte verschiedener Druckmaterialprofile verfügbar und die Druckmaterialprofildatenbank wird kontinuierlich aktualisiert und erweitert.
Seite 106: Hp Media Locator
Einige unterstützte RIPs implementieren evtl. einen ähnlichen Online-Suchfunktion für Druckmaterialprofile mit Zugriff auf dieselbe Datenbank des Navigators für HP Medien. Unabhängig davon, ob Sie die Bedienfeldsuche des Druckers oder die RIP-basierte Suche nutzen, ist das Ergebnis identisch. Die unterstützte RIP-Software synchronisiert ihre Druckmaterialprofilliste mit dem Drucker, sodass Drucker und RIP immer die gleiche Liste haben.
Seite 107: Generische Profile
Generische Profile Generische Druckmaterialprofile sind jeweils für eine ganze Druckmaterialkategorie, anstatt für eine bestimmte Druckmaterialsorte konzipiert. Ihre Bearbeitung, Löschung, Speicherung, Farbkalibrierung oder Erstellung eines ICC-Profils ist nicht möglich. Aber sie können geklont werden. Daher müssen Sie ein generisches Profil klonen, um die Farbkalibrierung des Druckmaterials zu ermöglichen oder um andere Eigenschaften zu ändern.
Seite 108: Hinzufügen Eines Neuen Druckmaterialprofilss
Klicken Sie dann auf das Symbol des Druckmodus, den Sie ändern möchten; oder klicken Sie auf Neuen Druckmodus hinzufügen. Sie können den Namen jedes Druckmodus löschen oder ändern; Sie sollten allerdings mindestens einen Druckmodus behalten. HINWEIS: Die Anzahl der Durchgänge eines bestehenden Druckmodus kann nicht geändert werden. Wenn Sie die Anzahl der Durchgänge ändern möchten, erstellen Sie einen neuen Druckmodus.
Seite 109 Nachdem Sie das Druckmaterial eingelegt haben, gehen Sie zur Druckmaterial-Bibliothek auf dem Anzeigebildschirm, wählen Sie das Druckmaterial aus der linken Spalte im Bildschirm Druckmaterial- Bibliothek (Banner-Druckmedien aus PVC in diesem Beispiel) und klicken Sie dann oben in der rechten Spalte auf PVC-Banner +. Das neue Druckmaterialprofil basiert auf einem generischen Druckmaterialprofil;...
Seite 110 Der folgende Bildschirm wird angezeigt. Tippen Sie die auf Drucktest, um den Testausdruck für Tintentrocknung und Farbsättigung zu erstellen. Nehmen Sie dann weitere Anpassungen der Einstellungen vor und drucken Sie erneut, bis Sie mit dem Ergebnis zufrieden sind. HINWEIS: Sie können diesen Schritt überspringen, wenn Sie bereits wissen, welche Einstellungen Sie verwenden möchten.
Seite 111 Druckbereichstemperatur. Wenn Sie einen Tintenverlauf (Tinte, die sich über verschiedene ● Farbbereiche ausbreitet) oder schlecht getrocknete Drucke bemerken, erhöhen Sie die Temperatur. Wenn Sie eine hohe Verschmelzung feststellen (keine Homogenität in gleichfarbigen Bereichen), verringern Sie die Temperatur. Ausgabespannung. Wenn beim Verlassen des Druckbereichs Falten auf dem Druckmaterial auftreten ●...
Seite 112: Ändern Der Einstellungen Während Des Druckens
Ändern der Einstellungen während des Druckens Sie können die folgenden Einstellungen während des Druckens über den Anzeigebildschirm ändern, es sei denn, Sie verwenden ein generisches oder ein anderes nicht bearbeitbares Profil. Um die Einstellungen für Druckmaterialvorschub, Temperatur, Versatzverzögerung zwischen Durchläufen ●...
Seite 113 ● HINWEIS: Besondere Einstellungen für viele Druckmaterialien anderer Hersteller finden Sie im Navigator für HP Substratlösungen unter http://www.hp.com/go/latexmediafinder/. HINWEIS: Nachdem Sie die Anzahl der Durchläufe im Bildschirm „Neuen Druckmodus hinzufügen“ festgelegt haben, stellen Sie sicher, dass Sie Ihren Druckmodus auf die standardmäßigen Kategoriewerte für diesen Druckmodus zurücksetzen.
Seite 114: Speichern Der Druckmaterialprofile In Der Cloud
Tipps Für schnelle Layout-Probeabzüge auf kostengünstigen Druckmaterialien steht ein Druckmodus mit 2 ● Durchgängen zur Verfügung. Er wird nur für papierbasierte Druckmaterialien empfohlen, da die Aushärtung für andere Druckmaterialsorten in diesem Modus evtl. nicht korrekt funktioniert. 1 bis 2 Durchgänge bieten geringere Druckqualität. Zudem ist der Farbraum leicht verringert, da die ●...
Seite 115: Farbkalibrierung
Das geladene Druckmaterial eignet sich nicht zur Farbkalibrierung, da das interne Spektralphotometer das ● Druckmaterial nicht richtig lesen kann. Dies kann beispielsweise bei transparenten, rückseitig beleuchtbaren oder textilen Druckmaterialien der Fall sein. HINWEIS: Die Farbkalibrierung funktioniert möglicherweise nicht richtig mit Tinte anderer Anbieter als HP. DEWW Farbkalibrierung 107...
Seite 116: Empfehlungen Zur Optimalen Farbkalibrierung
Die Farbkalibrierung kann über den Anzeigebildschirm gestartet werden., indem Sie auf und dann Farbkalibrierung tippen; oder beim Hinzufügen eines neuen Druckmaterials. Die Farbkalibrierung kann auch über die Druckmaterial-Bibliothek gestartet werden. Die Kalibrierung wird in den folgenden Schritten durchgeführt: Ein Kalibrierungsziel wird gedruckt. Die Farben auf dem Kalibrierungsziel werden automatisch gemessen.
Seite 117: Verfahren Der Farbkalibrierung
Die Farbkalibrierungs-Testgrafik wird gedruckt. Sie besteht aus Feldern unterschiedlichen Dichten von jeder im Drucker vorhandenen Tintenfarbe. Die Testgrafik wird mit dem integrierten HP Spektrofotometer gescannt. Wenn beim Scannen ein Problem auftritt, wird auf dem Anzeigebildschirm eine Meldung angezeigt siehe Systemfehlercodes auf Seite 250.
Seite 118: Farbkonsistenz Zwischen Verschiedenen Druckern Der Serie 700 Und 800
Nach Tippen auf dieTaste ICC-Profil erstellen findet folgender Prozess statt: Ein Profiltestbild wird im ausgewählten Druckmodus auf dem eingelegten Druckmaterial gedruckt. Das Testbild wird mit dem integrierten HP Spektrofotometer gemessen. Die Farbmessungen werden von der Firmware des Druckers mit den Farbzielwerten verknüpft, um das ICC- Profil zu erstellen.
Seite 119: Vollständige Kalibrierung
HINWEIS: Obwohl die in einem bestimmten Druckmodus erzielten Farbprofile beim Drucken mit anderen Druckmodi wiederverwendet werden können, kann eine sehr genaue Farbdarstellung nur erzielt werden, wenn die Profilerstellung mit exakt dem gleichen Druckmodus erfolgt, der für den Druck verwendet wird. Wenn Sie beispielsweise ein mit einem Standard-Druckmodus mit 12 Durchgängen erzieltes Farbprofil verwenden, können Farbdifferenzen auftreten, wenn Sie es für den Druck mit einem Speed-Druckmodus mit 8 Durchgängen verwenden.
Seite 120 Beachten Sie Folgendes: Die ICC-Profilerstellung wird im hochwertigen Druckmodus durchgeführt. ● Wenn z. B. ein geklontes Druckmaterial die Druckmodi „4p“, „8p“ und „12p“ enthält, wird der ICC für „12p“ generiert. Wenn Sie das ICC-Profil für „8p“ erstellen möchten, löschen Sie zunächst „12p“ vom geklonten Druckmaterial (siehe Ändern eines Druckmaterialprofils auf Seite 99).
Seite 121: Management Der Druckauftragswarteschlange
Management der Druckauftragswarteschlange Auftragswarteschlange auf dem Anzeigebildschirm ● Auftragswarteschlange-Einstellungen – Auftragswarteschlange anhalten – Erneut drucken – Aufträge neu anordnen – Auswählen, wann ein Auftrag gedruckt werden soll – Siehe Auftragsdetails – Anpassen der Druckeinstellungen – Auftragswarteschlangen-Optionen – Standarddruckeinstellungen – Löschung von Aufträgen –...
Seite 122: Auftragswarteschlange Auf Dem Anzeigebildschirm
Auftragswarteschlange auf dem Anzeigebildschirm Tippen Sie auf dem Home-Bildschirm auf das , damit die Auftragswarteschlange auf dem Anzeigebildschirm angezeigt wird. In der Druckwarteschlange gehören dazu empfangene, analysierte, verarbeitete, im Druck befindliche, bereits gedruckte Aufträge usw., organisiert nach Druckmaterialsorte. Je nach Profilerstellung der Druckmaterialsorte gibt es zwei Cluster: geladenes Druckmaterial und nicht geladenes Druckmaterial.
Seite 123: Auftragswarteschlange-Einstellungen
Verschachtelung Angehalten Nicht geladenes Druckmaterial. Dieser Cluster wird nur angezeigt, wenn ein Auftrag, dessen Druckmaterial nicht geladen ist, an die Auftragswarteschlange gesendet wird. Die Auftragswarteschlange kann so viele „Nicht geladenes Druckmaterial“-Cluster haben, wie es Aufträge mit einem anderen Druckmaterial als das geladene gibt.
Seite 124: Aufträge Neu Anordnen
Erneut drucken Drücken Sie im Verlauf auf den Auftrag, den Sie erneut drucken möchten. Tippen Sie auf dem Detail-Bildschirm auf die Schaltfläche Drucker. Im nächsten Bildschirm können Sie die Anzahl der Exemplare, die Quelle und das Ziel auswählen. Aufträge neu anordnen Sie können die Position eines Auftrags in der Auftragswarteschlange ändern, um zu entscheiden, wann ein Druckauftrag gedruckt werden soll.
Seite 125: Siehe Auftragsdetails
Sie können zwischen drei Optionen wählen: Nach Verarbeitung: Der Drucker wartet, bis die gesamte Seite verarbeitet wurde, und beginnt dann mit dem ● Drucken. Dies ist zwar die langsamste Einstellung, mit der jedoch bei großen oder komplexen Dokumenten die beste Druckqualität erzielt wird. Sofort: Der Drucker druckt die Seite nach ihrer Verarbeitung.
Seite 126: Auftragswarteschlangen-Optionen
Um die Standardeigenschaften der an den Drucker gesendeten Aufträge von entfernten Standorten aus zu definieren, tippen Sie auf und anschließend auf Standard-Druckkonfiguration. Sie können Einstellungen für die folgenden Bereiche vornehmen: Druckqualität, Farbe, Papier, Ränder, HP-GL/2, PostScript, Druck abrufen. Löschung von Aufträgen Wenn der Drucker nicht genügend Speicher für neue Aufträge hat, werden die ältesten Druckaufträge...
Seite 127 Um einen Druckauftrag aus der Kategorie Nächster zu löschen, tippen Sie in der Liste auf den Auftragsnamen und dann unten rechts auf Auftrag abbrechen. DEWW Auftragswarteschlange auf dem Anzeigebildschirm 119...
Seite 128: Drucker-Nutzungsdaten Abrufen
Drucker-Nutzungsdaten abrufen Abrufen von Druckerabrechnungsinformationen ● Überprüfen der Nutzung von PrintOS PrintBeat ● Überprüfen der Nutzungsdaten für einen Druckauftrag ● Überprüfen der Kostenzuordnung ● 120 Kapitel 6 Drucker-Nutzungsdaten abrufen DEWW...
Seite 129: Abrufen Von Druckerabrechnungsinformationen
Abrufen des Druckerstatus, der Druckernutzungsdaten und der Auftragsabrechnungsdaten über das ● Internet mit der Anwendung eines Fremdherstellers. Der Drucker übergibt der Anwendung bei Anforderung Daten im XML-Format. HP stellt ein Softwareentwicklungs-Kit zur Verfügung, mit dem entsprechende Anwendungen entwickelt werden können. DEWW...
Seite 130: Überprüfen Der Nutzung Von Printos Printbeat
Mit PrintOS PrintBeat können Sie Ihre Druckproduktion aus der Ferne überwachen, auf Daten zugreifen und herunterladen, um mit präzisen und aktuellen Informationen Entscheidungen zu treffen. Vergewissern Sie sich, dass der Drucker bei PrintOS registriert ist (siehe HP PrintOS auf Seite 28). Greifen Sie auf PrintOS unter http://www.printos.com...
Seite 131: Beheben Von Druckmaterialproblemen
Beheben von Druckmaterialproblemen Das Druckmaterial kann nicht geladen werden ● Druckmaterial ist falsch positioniert ● Das Druckmaterial hat sich gestaut ● Das Druckmaterial ist verformt oder verknittert ● Druckmaterial schrumpft oder dehnt sich ● Druckmaterial hat sich verformt ● Die automatische Schneidvorrichtung funktioniert nicht ●...
Seite 132: Das Druckmaterial Kann Nicht Geladen Werden
TIPP: Wenn der Drucker für einen längeren Zeitraum nicht verwendet wird (z. B. über Nacht oder an Wochenenden), empfiehlt HP, das Druckmaterial nicht im Drucker zu belassen. Das geladene Druckmaterial könnte verformt werden und Probleme wie Druckkopfabstürze verursachen. Überprüfen des Druckmaterialpfads Der Stau kann auftreten, wenn eine Rolle aufgebraucht ist und ihr Ende am Kartonkern haften bleibt.
Seite 133 Öffnen Sie das Druckerfenster. Schneiden Sie das Druckmaterial an der Stelle ab, an der es in den Drucker eintritt, und betätigen Sie die Einzugsrolle. Versuchen Sie, den Druckkopfwagen aus dem Weg zu schieben. Entfernen Sie vorsichtig möglichst viel des gestauten Druckmaterials von der Druckeroberseite. Schneiden Sie ggf.
Seite 134: Vermeiden Von Druckmaterialstaus Beim Drucken
Verbrennungsgefahr Weitere Sicherheitsinformationen finden Sie unter Sicherheitsvorkehrungen auf Seite Stellen Sie sicher, dass keine Druckmaterialreste im Drucker zurückbleiben. Überprüfen Sie dies vor allem im und unter dem Aushärtungsmodul und im Druckmaterialpfad. Schließen Sie das Druckerfenster. Schalten Sie den Drucker ein. Laden Sie die Rolle erneut.
Seite 135: Druckmaterial Schrumpft Oder Dehnt Sich
Laden der Aufwickelvorrichtung zum Ausrichten der Bahnen auf Seite HP empfiehlt außerdem, Bereiche mit ähnlicher Tintenmenge zusammen zu kacheln. Falls dies nicht möglich ist, drucken Sie Bereiche mit unterschiedlicher Tintenmenge als separate Druckaufträge, und passen Sie dann in der RIP-Software die Länge des Auftrags mit weniger Tinte an die Größe des Auftrags mit mehr Tinte an.
Seite 136: Die Automatische Schneidvorrichtung Funktioniert Nicht
Druckmaterialvorschubs verformt wird, muss der Korrekturwert negativ sein. In umgekehrter Richtung muss der Korrekturwert positiv sein. In der Praxis ist der erforderliche Korrekturwert in der Regel negativ. TIPP: Verwenden Sie das Prüfbild unter http://IP-Adresse/hp/device/webAccess/diagnostic/ StraightnessOptimizationPlot.pdf (IP-Adresse ist dabei die IP-Adresse des Druckers), um den richtigen Wert zu ermitteln.
Seite 137: Beheben Von Druckqualitätsproblemen
Beheben von Druckqualitätsproblemen Allgemeine Hinweise zum Drucken ● Optimierte Druckqualität ● Verbessern der Druckqualität ● Die Häufigsten Probleme bei der Druckqualität ● DEWW...
Seite 138: Allgemeine Hinweise Zum Drucken
Allgemeine Hinweise zum Drucken Beachten Sie bei allen Druckqualitätsproblemen zuerst folgende Hinweise: Die auf dem Anzeigebildschirm und in der RIP-Software ausgewählte Druckmaterialsorte muss mit dem ● geladenen Druckmaterial übereinstimmen. Stellen Sie sicher, dass die Druckmaterialsorte kalibriert wurde (einschließlich Kalibrierung des Druckmaterialvorschubs, Druckkopfausrichtung und Farbkalibrierung). ACHTUNG: Die Wahl der falschen Druckmaterialsorte kann eine schlechte Druckqualität und ungenaue Farben zur Folge haben.
Seite 139: Optimierte Druckqualität
Optimierte Druckqualität Diese Anwendung kann bei der Anpassung es Druckers helfen, wenn dieser nicht erwartungsgemäß funktioniert. Sie können die Anwendung starten, indem Sie auf auf dem Anzeigebildschirm tippen. Verschiedene Bereiche dienen unterschiedlichen Zwecken: Generische Lösungen, die den Drucker neu ausrichten. Jede allgemeine Lösung ist ein Aktionsbündel, das ●...
Seite 140: Verbessern Der Druckqualität
Die folgenden Testdrucke stehen zur Verfügung: Drucken Sie den Druckkopf-Statusplot, um den Düsenstatus zu überprüfen. ● Drucken Sie den Ausrichtungs-Statusplot, um defekte Linien zu erkennen. ● Verbessern der Druckqualität Wenn Sie nach der Verwendung von Optimierte Druckqualität auf Seite 131 weiterhin Probleme mit der Druckqualität haben, können Sie andere Methoden zur Fehlerbehebung anwenden, bei denen Sie Ausdrucke erstellen, diese interpretieren und Korrekturmaßnahmen ergreifen müssen.
Seite 141 *& Als letzten Ausweg können Sie einen Druckkopf manuell mit einem weichen, faserfreien, mit de-ionisiertem Wasser angefeuchteten Tuch reinigen. Reinigen Sie ihn schonend und mit minimalem Druck. ** Die manuelle Ausrichtung wird nur dann empfohlen, wenn das Druckmaterial die automatische Druckkopfausrichtung (APA) nicht unterstützt.
Seite 142: Ausrichtungs-Statusplot
Überprüfen Sie jedes Farbmuster, und vergewissern Sie sich, dass alle Striche vorhanden sind. Wenn es bei den ersten gefüllten Flächen zu Streifenbildung kommt, vergleichen Sie sie mit der entsprechenden Farbe der Striche unten. WICHTIG: Der Düsenzustand ist normalerweise nicht perfekt und muss es auch nicht sein: der Drucker ist so konstruiert, dass er auch mit einigen Düsen funktioniert.
Seite 143 Überprüfen Sie die Kontinuität der dünnen Diagnosetestlinien auf dem Ausrichtungs-Statusplot. In einem Abschnitt, sind farbige Linien in Linie mit schwarzen Linien gedruckt, um die Ausrichtung von einer Farbe zu einer anderen zu testen. In einem anderen Bereich befindet sich ein Block mit Text, mit dem die Richtung zwischen dem Rückwärts- und dem Vorwärts-Durchlauf einer Primärfarbe geprüft werden kann.
Seite 144: Anpassen Des Druckmaterialvorschubs Während Des Druckens
HINWEIS: Kleinere Ungenauigkeiten beim Druckmaterialvorschub (±2 um den Nullwert) führen wahrscheinlich nicht zu Problem mit der Druckqualität, insbesondere bei Druckmodi mit mehr als 8 Durchläufen. Anpassen des Druckmaterialvorschubs während des Druckens Wenn Sie nicht mehr als vier Durchläufe verwenden, können Sie den Druckmaterialvorschub während des Druckens feinabstimmen: Tippen Sie auf und anschließend auf Anpassungen >...
Seite 145: Die Häufigsten Probleme Bei Der Druckqualität
Die Häufigsten Probleme bei der Druckqualität Körniges Druckbild Ein Ausdruck gilt dann als körnig, wenn er wahrnehmbare Körnung enthält, die ein gesprenkeltes Aussehen verursacht. So beheben Sie dieses Problem: Überprüfen Sie den Düsenzustand aller Druckköpfe, einschließlich der Tintenpatronen für transparente ●...
Seite 146: Horizontale Streifenbildung
Gehen Sie im Bedienfeld oder in Ihrem RIP zu Ihrer Druckmaterial-Bibliothek. Wählen Sie Ihren – Druckmodus aus und erhöhen Sie die Tintenmenge des Optimierers in den erweiterten Einstellungen. Siehe Hinzufügen eines neuen Druckmaterialprofilss auf Seite 100. Reinigen Sie den Optimierer-Druckkopf. –...
Seite 147: Vertikale Streifenbildung
auf Seite 163). Sie können durch Ausdrucken des Druckkopf-Statusplots überprüfen, ob die Ausrichtung erforderlich ist (siehe Ausrichtungs-Statusplot auf Seite 134). Aufgrund der Druckkopf-Wartungsroutinen während des Druckvorgangs, können sich einige Fasern oder ● kleinere Mengen an Tinte an einer Düse ansammeln und einen vorübergehenden Ausfall verursachen. Dies ist sehr unwahrscheinlich und kann nur ein paar einzelne Streifen verursachen.
Seite 148: Korrektur Von Farbabweichung Und Text-Linie
Erhöhen Sie die Anzahl der Durchläufe. – Verwenden Sie ggf. den RIP, um Aufträge zu gruppieren, sodass die Druckertemperatur zwischen den – Aufträgen möglichst konstant bleibt. Dicker vertikaler Streifen, der nicht mit der Form der Einzugsfläche übereinstimmt; der auf Vinyl oder ●...
Seite 149 Fügen Sie über den RIP seitliche Farbprüfstreifen an den Seiten des Drucks ein. Durch die Farbprüfstreifen sollen alle Druckkopfdüsen Tinte abgeben, damit das Problem nicht auftritt. HINWEIS: Nicht alle RIPs verfügen über diese Option. Fügen Sie vor dem Drucken von Hand seitliche Farbprüfstreifen zum Bild hinzu. In diesem Fall können Sie entweder die Standardfarben oder eine bestimmte Farbe verwenden, bei der das Problem auftritt.
Seite 150: Versetzte Farben
Druck ist wellenförmig verzerrt Dies kann auf eine Verformung des Druckmaterials zurückzuführen sein Siehe Druckmaterial hat sich verformt auf Seite 127. Versetzte Farben Wenn Farben versetzt gedruckt werden, sind die Druckköpfe möglicherweise nicht ausgerichtet. Dies ist wahrscheinlich, wenn die Druckköpfe lange Zeit nicht ausgerichtet wurden oder kürzlich ein Druckmaterialstau aufgetreten ist.
Seite 151 Erhöhen Sie den Unterdruck in Schritten von 5 mmWS. – Verringern Sie die Aushärtungstemperatur. Sie müssen u. U. die Anzahl der Durchläufe erhöhen, um – eine entsprechende Aushärtung zu erreichen. Prüfen Sie, ob sich Fasern auf den Druckköpfen befinden. – Wenn das Problem nur an den Seiten des Drucks auftritt, weil die Ränder ungleichmäßig sind oder sich das Druckmaterial an den Seiten nach oben rollt, sollten Sie die Randhalter einsetzen (siehe Randhalter auf Seite...
Seite 152: Ungleichmäßige Flächenfüllung
Drucken des Druckkopf-Statusplots Siehe Druckkopf-Statusplots auf Seite 133. – Reinigen Sie ggf. die Druckköpfe. Siehe Reinigen der Druckköpfe auf Seite 188. – Manchmal reicht ein einzelner Reinigungsvorgang nicht aus. Drucken Sie den Statusplot erneut ziehen – Sie eine erneute Reinigung in Erwägung. Die Druckköpfe sind möglicherweise nicht richtig ausgerichtet.
Seite 153: Abmessungen Des Drucks Sind Falsch
TIPP: Zum Reinigen der Drucke sollten Sie nur Wasser und milde Seifenlauge mit geringer Konzentration verwenden. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel auf Alkoholbasis. Warten Sie vor der Reinigung 24 Stunden. Sie könnten versuchen, ein anderes Druckmaterial zu verwenden, das möglicherweise eine höhere Beständigkeit gegen diesen Effekt aufweist.
Seite 154: Fehlausrichtung Von Weiß Zu Farbe
empfindlich auf die Ausgabespannung reagieren und die Druckqualität beeinträchtigt werden kann. Sie können die Arbeitskraft der Aufwickelvorrichtung im Druckmaterialprofil ändern (siehe Druckmaterial schrumpft oder dehnt sich auf Seite 127). Selbstklebendes Vinyl erfordert in der Regel eine niedrigere Vorderspannung. – Das Papier erfordert möglicherweise eine höhere Vorderspannung –...
Seite 155 Führen Sie die folgenden Maßnahmen durch, Die Druckköpfe sind möglicherweise nicht richtig ausgerichtet. Dies ist wahrscheinlich, wenn die ● Druckköpfe lange Zeit nicht ausgerichtet wurden oder kürzlich ein Druckmaterialstau aufgetreten ist. Drucken Sie die Druckkopf-Ausrichtungsstatusplot (siehe Ausrichtungs-Statusplot auf Seite 134) und richten Sie die Druckköpfe, falls notwendig, (siehe Ausrichten der Druckköpfe auf Seite 163) aus.
Seite 156: Tintensystem
Tintensystem Tintensystem der Serie 700 ● Tintensystem der Serie 800 ● Ausrichten der Druckköpfe ● Ersetzen eines Druckkopfs ● Lagern und Transportieren von Druckköpfen ● Ersetzen der Wartungspatrone ● Drucken mit weißer Tinte (nur 700W und 800W Modelle) ● 148 Kapitel 9 Tintensystem DEWW...
Seite 157: Tintensystem Der Serie 700
Eco-Carton-Tintenpatronen müssen nicht gewartet oder gereinigt, aber vor dem Einsetzen geschüttelt werden. Hochwertige Druckergebnisse werden über die gesamte Lebensdauer der Patrone erzielt. Der HP Latex Optimierer ermöglicht eine hohe Qualität bei hoher Geschwindigkeit. Der HP Latex Optimierer besteht aus positiv geladenen (kationischen) Polymeren in einer farblosen Tintenträgerflüssigkeit auf Wasserbasis.
Seite 158 Steckplätze versetzt werden, egal ob neu oder gebraucht. TIPP: Wenn Sie einen Druckkopf zum ersten Mal in einen Steckplatz einstecken, empfiehlt HP, den Druckkopf sichtbar zu markieren, um seine Position zu identifizieren, da der Druckkopf aus verschiedenen Gründen jederzeit entfernt werden kann, aber er funktioniert nur dann wieder, wenn er in den gleichen Steckplatz wie zuvor eingesetzt wird.
Seite 159 WICHTIG: Halten Sie die Wartungspatrone beim Entfernen horizontal, um das Verschütten von Tinte zu vermeiden. Der Behälter enthält eine Stoffrolle, die zum Reinigen der Druckköpfe verwendet wird. Sie werden benachrichtigt, wenn 92 % der Rolle verbraucht sind. Danach müsste der Behälter noch für einen Druckbereich von etwa 140 m² ausreichen.
Seite 160: Abgesicherter Modus
Unter bestimmten Bedingungen, zum Beispiel beim Betrieb außerhalb der empfohlenen Umgebungsbedingungen oder wenn gebrauchte, nachgefüllte oder gefälschte Tintenpatronen erkannt werden, wird der Drucker im abgesicherten Modus ausgeführt. HP übernimmt keine Gewähr für die Leistung des Drucksystems beim Betrieb außerhalb der empfohlenen Umgebungsbedingungen oder beim Einsatz von gebrauchten, nachgefüllten oder gefälschten Tintenpatronen.
Seite 161: Wartung Der Eco-Carton-Tintenpatronen
Nehmen Sie die Tintenpatronen und Druckköpfe nicht unnötig heraus. ● Halten Sie sich bei der Entsorgung des Tintenverbrauchsmaterials unbedingt an die diesbezüglichen ● Gesetze und Vorschriften. Wartung der Eco-Carton-Tintenpatronen Während der Lebensdauer einer Patrone sind normalerweise keine Wartungsarbeiten erforderlich. Ersetzen Sie die Tintenbehälter, sobald ihr Verfallsdatum erreicht ist.
Seite 162 Drücken Sie auf die Tintenpatrone, die Sie herausnehmen möchten. Die Patrone kommt heraus. Nehmen Sie die leere Patrone aus dem Drucker. ACHTUNG: Beim Herausnehmen der Tintenpatrone wird die Nadel des Druckers mit einem Humidor versiegelt. Wenn Sie feststellen, dass die Nadel nicht vom Humidor abgedeckt ist, rufen Sie Ihren Service an, um Probleme mit dem Tintensystem zu vermeiden.
Seite 163 Auf dem Anzeigebildschirm wird die fehlende Tintenpatrone gemeldet. WICHTIG: Nur 700W Drucker: Wenn die weiße Tintenpatrone (obere Reihe) entfernt wird, während sich noch Tinte im Tintenmischbehälter (untere Reihe) befindet, werden Sie vom Drucker aufgefordert, die Patrone wieder einzusetzen und zu warten, bis die Tinte in den Tintenbehälter fließt. Sie können erst dann eine neue Patrone einsetzen, wenn der Tintenmischbehälter leer ist.
Seite 164: Nachgefüllte Und Nicht-Hp Tintenpatronen
HP empfiehlt, dass Sie leere Patronen durch eine neue HP Originalpatrone ersetzen. Die Verwendung nachgefüllter oder nicht von HP hergestellter Tintenpatronen hat mehrere Nachteile: Sollte der Druckerfehler oder -schaden direkt auf die Verwendung einer nicht von HP gefertigten oder einer ●...
Seite 165: Tintensystem Der Serie 800
Tinte. Weiße Patronen haben zwei Steckverbinder, weil die Schachtel zwei Beutel enthält. Jeder Tintenbehälter enthält 3 Liter HP Latex-Tinte und besteht aus einem Beutel in einem recyclingfähigen Karton. Die Tintenpatronen werden auf der Unterseite des Druckers in einem Regal aufbewahrt.
Seite 166 Der HP Latex Optimierer ermöglicht darüber hinaus das Trocknen und Aushärten von HP Latextinten bei niedrigeren Temperaturen, wodurch Energie gespart wird und bei verringertem Stromverbrauch eine breite Palette von Druckmaterialien unterstützt werden kann. Überprüfen Sie die Vorschriften und Sicherheitshinweise auf dem Etikett der Patrone, um sicherzustellen, dass keine besondere Belüftung benötigt wird, und keine gefährlichen Abfälle entstehen.
Seite 167 Um die optimale Druckqualität aufrechtzuerhalten, werden die Druckköpfe regelmäßig getestet und bei Bedarf automatisch gewartet. Dieser Vorgang nimmt einige Zeit in Anspruch und führt dann zu einer Verzögerung der Druckausgabe. Wenn ein Druckkopf gelegentlich ausgetauscht werden muss, wird am Anzeigebildschirm eine entsprechende Meldung angezeigt.
Seite 168 Der Inhalt des Kondensatbehälters kann nicht in der Kanalisation beseitigt werden, sondern sollte gemäß den örtlichen Anforderungen und dem Einsatzort entsorgt werden. Weitere Informationen finden Sie unter https://hplatexknowledgecenter.com/applications/wasteprofiles/. Der Kondensatbehälter sollte in den folgenden Situationen ausgetauscht oder geleert werden: Der Drucker zeigt einen Kondensatbehälter-Alarm auf dem Bedienfeld an. ●...
Seite 169: Austauschen Einer 3-Liter-Eco-Carton-Tintenpatrone
Für weitere Informationen zu einer bestimmten Tintenpatrone oder einem bestimmten Zwischentank tippen Sie auf das entsprechende Rechteck. Folgende Informationen werden angezeigt. Diese sind die möglichen Statusmeldungen der Tintenpatronen, die Sie auf dem Anzeigebildschirm sehen können: OK: Die Patrone arbeitet normal und ohne Probleme. ●...
Seite 170: Entfernen Einer Eco-Carton-Tintenpatrone
Entfernen einer Eco-Carton-Tintenpatrone Tippen Sie auf dem Anzeigebildschirm des Druckers auf und anschließend auf Große Tintenpatronen ersetzen. Alternativ können Sie auf die Taste und anschließend auf Tinte > Große Tintenpatronen ersetzen tippen. Ziehen Sie den Patronenanschluss ab, indem Sie auf die beiden seitlichen Arretierungen drücken und vorsichtig ziehen.
Seite 171: Ausrichten Der Druckköpfe
Material wechseln. Die Ausrichtungseinstellungen werden beim Wechsel von Druckmaterialien beibehalten, bis eine neue Druckkopfausrichtung erfolgt. Der HP Latex Optimierer kann nur auf bestimmten Druckmaterialien wie z. B. selbstklebender Vinylfolie ausgerichtet werden. Das Muster variiert je nach Druckmaterial.
Seite 172: Automatische Ausrichtung Weißer Tinte
Der Drucker druckt 32 Zeilen, die von A bis AF gekennzeichnet sind. Überprüfen Sie den Druck, und notieren Sie die Nummer der geradesten Linie in jeder Zeile(z. B. A:9). Die ersten Musterblöcke, die auf einem grauen Hintergrund gedruckt werden, werden dazu verwendet, den HP Latex Optimierer und -Überzug auszurichten. Diese sind nur auf bestimmten Druckmaterialien wie z. B.
Seite 173: Manuelle Ausrichtung Weißer Tinte
Manuelle Ausrichtung weißer Tinte Die Vorgehensweise ist identisch mit der für Farbdruckköpfe. Um die Korrekturwerte auf dem Anzeigebildschirm einzugeben, wählen Sie die Option und danach Erweiterte Kalibrierungen > Manuelle Druckkopfausrichtung > Weiß > Weiter. Geben Sie jeden Wert in das Fenster mit derselben Bezeichnung wie das zugehörige Muster ein. Manuelle Ausrichtung weiterer Flüssigkeiten Die Vorgehensweise ist identisch mit der für Farbdruckköpfe.
Seite 174 Sobald der Wagen anhält, werden Sie auf dem Bedienfeld aufgefordert, das Druckerfenster zu öffnen. Ziehen Sie an der Verriegelung oben am Schlitten, um sie zu lösen. Klappen Sie die Abdeckung nach oben. Sie erhalten dadurch Zugang zu den Druckköpfen. Klappen Sie den blauen Griff des Druckkopfs, den Sie herausnehmen möchten, nach oben. 166 Kapitel 9 Tintensystem DEWW...
Seite 175 Lösen Sie den Druckkopf vorsichtig mit Hilfe des blauen Griffs und ziehen Sie ihn vorsichtig nach oben, bis er aus dem Wagen freigegeben wird. ACHTUNG: Ziehen Sie nicht ruckartig. Der Druckkopf könnte sonst beschädigt werden. ACHTUNG: Wenn Sie den alten Druckkopf zur späteren Verwendung aufbewahren möchten, setzen Sie die Kappe und den Stecker wieder ein.
Seite 176 Einsetzen eines Druckkopfs Ziehen Sie die orangefarbenen Schutz- kappen nach unten ab. HINWEIS: Die Schutzkappen des Optimierers sind weiß oder transparent. Der Druckkopf ist so konstruiert, dass er nicht versehentlich in den falschen Schacht eingesetzt werden kann. Vergewissern Sie sich, dass die Farbe des Etiketts auf dem Druckkopf mit der Farbmarkierung an dem Wagenschacht übereinstimmt, in den der Druckkopf eingesetzt werden soll.
Seite 177 Setzen Sie ggf. weitere Druckköpfe ein, und schließen Sie die Wagenabdeckung. Drücken Sie den Griff nach unten auf die Wagenabdeckung. Wenn alle Druckköpfe richtig eingesetzt sind und vom Drucker akzeptiert wurden, ertönt ein Signalton. HINWEIS: Wenn Sie beim Einsetzen des Druckkopfs keinen Signalton hören und auf dem Anzeigebildschirm die Meldung Ersetzen angezeigt wird, müssen Sie den Druckkopf noch einmal einsetzen.
Seite 178: Lagern Und Transportieren Von Druckköpfen
– Bei allen anderen Farbdruckköpfen sind Düsenkappe und Nadelstecker organgefarben. – Tauschen Sie keine Farben aus. Dies könnte die Düsen dauerhaft beschädigen. HP empfiehlt, das ● Verpackungsmaterial jedes Druckkopfs (Kiste, Kit, Düsenkappe und Nadelstecker) für den späteren Bedarf sicher aufzubewahren.
Seite 179 Tippen Sie im Abschnitt „Wartungspatrone“ auf Ersetzen > Start. Die Wartungspatrone befindet sich in einem Schacht unterhalb des Anzeigebildschirms an der Vorderseite des Druckers. Öffnen Sie die Klappe. WICHTIG: Wenn Sie eine Wartungspatrone entfernen, müssen Sie daran denken, dass sie mit Tinte gefüllt ist.
Seite 180 Die Wartungspatrone hat an der Vorderseite einen Griff. Um die Patrone zu entfernen, schieben Sie sie einfach heraus. Wenn Sie sie zum Teil herausgeschoben haben, halten Sie sie mit beiden Händen (auf beiden Seiten) fest: sie ist schwer. WICHTIG: Schieben Sie sie zum Vermeiden von Spritzern horizontal heraus, da sie mit Tinte gefüllt ist. Lagern der alten Wartungspatrone.
Seite 181 Nehmen Sie den Kunststoffdeckel von der neuen Wartungspatrone ab. Setzen Sie die Wartungspatrone wie durch den Pfeil gezeigt in den Schacht ein. Drücken Sie die Wartungspatrone herunter, bis sie nicht mehr aus dem Steckplatz herausragt. Sie werden feststellen, dass der Drucker sie aufnimmt; üben Sie nicht zu starken Druck aus. HINWEIS: Die neue Wartungspatrone wird erst auf dem Anzeigebildschirm gemeldet, nachdem Sie die Klappe geschlossen haben.
Seite 182: Drucken Mit Weißer Tinte (Nur 700W Und 800W Modelle)
Drucken mit weißer Tinte (nur 700W und 800W Modelle) Das Drucken mit weißer Tinte ist vor allem dann sinnvoll, wenn Sie auf nicht-weißes Druckmaterial drucken, z. B. auf dunkles, farbiges, metallisches oder transparentes Druckmaterial. Die folgenden grundlegenden Konstruktionstechniken können verwendet werden: Unterfüllen: Ein durchgehendes Rechteck (oder eine unregelmäßige Form) aus weißer Tinte wird als erste ●...
Seite 183: Aufbewahrungssystem Für Weiße Druckköpfe
3-Liter-Eco-Carton-Tintenpatronen für 800W-Drucker, die jeweils aus einem einzigen Karton mit zwei ● Beuteln bestehen. Drehen Sie die Patrone 60 Mal um insgesamt 360 Grad, um sicherzustellen, dass die Tinte gut gemischt ist, bevor Sie sie einsetzen. WICHTIG: Vor dem Einsetzen einer weißen Tintenpatrone kippen Sie sie 60 mal vorwärts und rückwärts. Weiße Druckköpfe müssen regelmäßig manuell gereinigt werden, zusätzlich zur automatischen Wartung, die alle Druckköpfe erhalten.
Seite 184 HINWEIS: Um die bestmögliche Zuverlässigkeit der Druckköpfe zu gewährleisten, müssen die weißen Druckköpfe möglicherweise abgekühlt werden. HP empfiehlt, den Abkühlungsprozess zu befolgen, wenn der Drucker dies anfordert, und zunächst die weißen Druckköpfe aus dem Wagen zu entfernen. Entfernen Sie den Aufbewahrungsbehälter für Druckköpfe aus dem Aufbewahrungssystem.
Seite 185 Überprüfen Sie die Bodenplatte jedes weißen Druckkopfes. Wenn sich etwas Tinte darauf befindet (was aufgrund der automatischen Rezirkulation passieren kann), reinigen Sie sie vorsichtig mit einem weichen, faserfreien Tuch, das mit entionisiertem oder destilliertem Wasser befeuchtet wurde. Überprüfen Sie regelmäßig die Kunststoffnadeln im Steckplatz des Druckkopfwagens, die die Druckköpfe schützen.
Seite 186: Vorbereiten Eines Weißen Druckauftrags In Der Design-Software
WICHTIG: Die 700W und 800W Drucker sollten nie ausgeschaltet werden: Verwenden Sie stattdessen den Energiesparmodus. Die automatische Weiß-Tinten-Wartung kann nicht durchgeführt werden, wenn der Drucker vollständig ausgeschaltet ist. Und die Weiß-Tinten-Druckköpfe können ohne Wartung nicht länger als 8 Stunden überleben. Vorbereiten eines weißen Druckauftrags in der Design-Software Auftragsvorbereitung mit Schichten Vor dem Senden an den RIP, sollten Sie sicherstellen, dass sich der Teil des Bildes, der in Weiß...
Seite 187: Druckkopfwartung
Wassertank Vergewissern Sie sich vor dem Drucken mit weißer Tinte, dass der Wasserbehälter mit destilliertem Wasser gefüllt ist. Wassertank nachfüllen: Ziehen Sie den Behälter heraus. Entfernen Sie die Kappe und füllen Sie den Behälter bis zur Linie mit destilliertem Wasser auf. Setzen Sie die Kappe wieder auf und schließen Sie den Behälter.
Seite 188: Bevor Sie Druckköpfe In Der Rotierenden Kammer Lagern
Bevor Sie Druckköpfe in der rotierenden Kammer lagern Warten Sie immer, bis die Wartungsroutine zum Entfernen der weißen Druckköpfe abgeschlossen ist, bevor ● Sie die Druckköpfe aus dem Wagen entfernen. Nehmen Sie die Druckköpfe vorsichtig aus dem Wagen, wobei Sie ein Tuch unter die Nadel legen, damit ●...
Seite 189: 10 Probleme Mit Dem Tintensystem
10 Probleme mit dem Tintensystem Tintenpatrone kann nicht eingesetzt werden (Serie 700) ● Tintenpatrone kann nicht eingesetzt werden (Serie 800) ● Installation einer nicht geschüttelten Patrone ● Auf dem Anzeigebildschirm wird das erneute Einsetzen oder Ersetzen eines Druckkopfs empfohlen ● Druckkopf kann nicht eingesetzt werden ●...
Seite 190: Tintenpatrone Kann Nicht Eingesetzt Werden (Serie 700)
Tintenpatrone kann nicht eingesetzt werden (Serie 700) Vergewissern Sie sich, dass Sie den richtigen Patronentyp (Modellnummer) verwenden. Überprüfen Sie, ob die Farbe des Patronenetiketts mit der des Schachtetiketts identisch ist. Vergewissern Sie sich, dass die Tintenpatrone richtig ausgerichtet ist (der Pfeil an der Vorderseite muss nach oben zeigen).
Seite 191: Auf Dem Anzeigebildschirm Wird Das Erneute Einsetzen Oder Ersetzen Eines Druckkopfs Empfohlen
Druckkopfblockade: Systemfehler 0022-0010-0192, 0022-0010-0193, 0022-0010-0195, 0022-0010-0196, 1027-0002-0145 Nehmen Sie die Tintenpatrone heraus, schütteln Sie sie und setzen Sie sie wieder ein. Prüfen Sie, ob die Primer-Gummis an der richtigen Stelle sind (Struktur und Verriegelung). Wenn das Problem weiterhin besteht, ersetzen Sie die Druckköpfe. Tritt danach das Problem weiterhin auf, wenden Sie sich an den Kundendienst.
Seite 192: Wartungspatrone Kann Nicht Eingesetzt Werden
Wartungspatrone kann nicht eingesetzt werden Vergewissern Sie sich, dass Sie die richtige Wartungspatrone verwenden (Modellnummer) und dass die Ausrichtung stimmt. 184 Kapitel 10 Probleme mit dem Tintensystem DEWW...
Seite 193: 11 Druckerwartung
11 Druckerwartung Für die Durchführung der in diesem Kapitel beschriebenen Maßnahmen benötigen Sie das mit dem Drucker gelieferte Wartungskit. Allgemeine Anweisungen zum Reinigen ● Empfohlene Wartungswerkzeuge, die nicht mit dem Drucker geliefert werden ● Reinigen der Druckköpfe ● Reinigen der elektrischen Kontakte eines Druckkopfs ●...
Seite 194: Allgemeine Anweisungen Zum Reinigen
Allgemeine Anweisungen zum Reinigen Für die allgemeine Reinigung wird ein fusselfreies, mit destilliertem Wasser befeuchtetes Tuch empfohlen. ● Lassen Sie das gereinigte Teil trocknen oder verwenden Sie ein Tuch, um es vollständig zu trocknen. Sprühen Sie die Reinigungsflüssigkeit auf keinen Fall direkt auf das Gerät, sondern nur auf das für das Reinigen bestimmte Tuch.
Seite 195: Empfohlene Wartungswerkzeuge, Die Nicht Mit Dem Drucker Geliefert Werden
Empfohlene Wartungswerkzeuge, die nicht mit dem Drucker geliefert werden Klappleiter für allgemeine Zwecke Normaler oder Handstaubsauger mit Taschenlampe für allgemeine Zwecke Aufsatzzubehör Destilliertes Wasser für allgemeine Ein Flachschraubendreher Innensechskantschlüssel Reinigungszwecke oder Isopropanol, wenn angegeben HINWEIS: Verwenden Sie in Regionen, in denen es Bestimmungen zur Reinigung mit flüchtigen organischen Verbindungen (VOCs) und Wartungsflüssigkeiten gibt (z.
Seite 196: Reinigen Der Druckköpfe
Es kann vorkommen, dass ein Druckkopf nach dem Einsetzen nicht vom Drucker erkannt wird. Der Grund dafür sind Tintenablagerungen auf den elektrischen Kontaktflächen zwischen Druckkopf und Druckkopfwagen. In diesen Fällen empfiehlt HP das Reinigen der elektrischen Kontakte des Druckkopfs. Diese Maßnahme sollte jedoch nicht durchgeführt werden, wenn keine Probleme vorliegen.
Seite 197 Nehmen Sie einen neuen vorbefeuchteten Ersatzschwamm aus seiner Hülle. In der Schachtel mit dem Reinigungswerkzeug befinden sich mehrere Schwämme. Wenn Sie alle Schwämme benutzt haben, können Sie Ersatz beim HP Kundendienst bestellen. Öffnen Sie das Reinigungswerkzeug. Setzen Sie den Schwamm wie gezeigt mit dem kürzeren Fortsatz in die Öffnung am Werkzeug ein.
Seite 198 Schließen Sie das Werkzeug, damit der Schwamm gehalten wird. Öffnen Sie die Verriegelung des Druckkopfwagens, und nehmen Sie den am Anzeigebildschirm als problematisch gemeldeten Druckkopf heraus Siehe Ersetzen eines Druckkopfs auf Seite 165. Setzen Sie das Reinigungswerkzeug hinten in den Druckkopfschacht ein. Es muss sich zwischen den elektrischen Kontaktflächen an der Rückseite des Schachts befinden.
Seite 199 Führen Sie die Reinigung sehr sorgfältig durch, auch im unteren Bereich der Kontaktfläche. Reinigen Sie mit demselben Schwamm den unteren Kontaktstreifen des Druckkopfs (sofern dieser nicht neu ist). Berühren Sie dabei nicht die oberen Kontakte. ACHTUNG: Berühren Sie auf keinen Fall den Bereich mit den Düsen des Druckkopfs, da diese sehr leicht beschädigt werden können.
Seite 200: Reinigen Und Schmieren Des Druckkopf-Wagengestänge
Leistung des Druckers auswirken kann. ACHTUNG: Die Druckköpfe können beschädigt werden, wenn sie über einen längeren Zeitraum unverschlossen bleiben. HP empfiehlt daher, diesen Vorgang zu beenden und den Drucker innerhalb von zehn Minuten neu zu starten. Schalten Sie den Drucker aus.
Seite 201 Nehmen Sie die Wartungspatrone heraus Heben Sie das Aushärtungsmodul an. Reinigen Sie das linke Druckkopf-Wagengestänge mit einem sauberen Tuch, das mit Allzweck- Industriereiniger (z. B. „Simple Green“-Industriereiniger) angefeuchtet ist; Achten Sie darauf, das gesamte Gestänge zu reinigen, einschließlich des Abschnitts unter der linken Abdeckung. ACHTUNG: Verwenden Sie keine handelsüblichen Reinigungsmittel oder Scheuermittel.
Seite 202 ACHTUNG: Achten Sie bei der Reinigung darauf, nicht den Kunststoff-Codierstreifen oben auf der Schiene zu beschädigen. Verschieben Sie den Wagen auf die andere Seite des Druckers. Reinigen Sie die rechte Seite des Druckkopfwagens unter der rechten Abdeckung, wie in Schritt 4 beschrieben.
Seite 203: Reinigen Des Codierstreifens (Pmk13)
Reinigen des Codierstreifens (PMK13) Die Reinigung des Codierstreifens ist ein wichtiger Bestandteil der Wartung des Druckers und kann eine Vielzahl von Systemfehlern beheben: Systemfehler 0086-0003-0059 oder 0086-0010-0084 und zugehörige Fehlpositionen der ● Wagenbaugruppe wie z. B. wenn der Wagen an der Seite des Druckers anstößt. Systemfehler 0086-0003-0061 stehen mit Fehlern bei Inbetriebnahme oder Zurücksetzen des Wagens auf ●...
Seite 204: Reinigen Der Einzugsfläche Und Des Druckmaterialvorschubsensors (Pmk19)
Senken Sie das Aushärtungsmodul ab. Setzen Sie die Wartungspatrone ein. Schalten Sie den Drucker ein. Reinigen der Einzugsfläche und des Druckmaterialvorschubsensors (PMK19) Reinigen Sie die Einzugsfläche immer, nachdem 40 Liter Tinte verbraucht wurden (es wird ein Alarm auf dem Anzeigebildschirm angezeigt), und außerdem, wenn Sie eines der folgenden Symptome beobachten: Tinte verschmiert beim Drucken mit Profilen, die zuvor gut funktionierten (Vakuumverlust) ●...
Seite 205 Heben Sie das Aushärtungsmodul an. Machen Sie mit einem 1-mm-Stift alle Öffnungen der Einzugsfläche frei. Stellen Sie sicher, dass der Stift bis zum Anschlag eingeschoben wird. Verbleibende Tinte und Druckmittelfasern neigen dazu, sich in den Öffnungen anzusammeln und den Saugeffekt zu verringern. Entfernen Sie die Einzugsfläche oder den Tintenkollektor (siehe Tintenkollektor auf Seite 60).
Seite 206 Entfernen Sie mit einer trockenen Bürste trockene, gelöste Tintenrückstände von der Schnittschiene. Entfernen Sie mit derselben trockenen Bürste trockene, lose Tintenablagerungen von der Oberfläche der Einzugsfläche. Feuchten Sie ein sauberes Tuch leicht mit einem Allzweck-Industriereiniger (z. B. Simple Green- Industriereiniger) an, um die restlichen trockenen Tintenrückstände von der Einzugsfläche abzuwischen. HINWEIS: Es dauert länger, trockne Tintenablagerungen zu entfernen.
Seite 207: Ersetzen Des Schmierfilz (Pmk18)
Entfernen Sie mit dem feuchten Tuch die restlichen trockenen Tintenablagerungen von der Schnittschiene. Wischen Sie das Druckmaterialvorschubsensor-Fenster mit einem Wattestäbchen ab, um feuchte Tinte zu entfernen. Dieses kleine rechteckige Fenster befindet sich in der Nähe der zweiten Einzugsfläche von rechts. HINWEIS: Wenn sich unter dem Fenster Tinte befindet, nehmen Sie die Einzugsfläche heraus und reinigen Sie die Unterseite des Fensters auf die gleiche Weise.
Seite 208 Drehen Sie den Anzeigebildschirm. Öffnen Sie die Tintenpatronenklappe. Entfernen Sie die Wartungspatrone, indem Sie sie herausziehen. Er hat einen Griff auf der Vorderseite. Heben Sie das Aushärtungsmodul an und bewegen Sie den Wagen in die Mitte des Druckbereichs. 200 Kapitel 11 Druckerwartung DEWW...
Seite 209 Lösen Sie an der linken Seite des Wagens drei Ölfilz-Schrauben. Nehmen Sie den Ölfilz heraus. Lösen Sie die Schraube der Filzhalterung an der rechten Seite des Wagens. Ziehen Sie die Filzhalterung heraus. DEWW Ersetzen des Schmierfilz (PMK18) 201...
Seite 210 Nehmen Sie den Schmierfilz heraus. Ersetzen Sie den Schmierfilz durch die Installation des Schmierfilz-Kits (Y0U21-67014) und führen Sie die Schritte in umgekehrter Reihenfolge durch. Bewegen Sie den Wagen nicht. Reinigen Sie die linke Seite des Wagengestänges mit einem sauberen Tuch, das mit einem universellen Industriereiniger (z.
Seite 211: Ersetzen Oder Leeren Des Kondensatbehälters
Nehmen Sie die Flasche Öl aus dem Schmierfilz-Kit (Y0U21-67014) und tragen Sie eine dünne Spur von Öl zickzackförmig entlang des Gestänges auf. HINWEIS: Achten Sie bei der Reinigung darauf, nicht den Codierstreifen oben auf der Schiene zu beschädigen. Setzen Sie die Wartungspatrone wieder ein und schließen Sie die Klappe. Senken Sie das Aushärtungsmodul ab.
Seite 212: Überprüfen Und Reinigen Sie Der Kunststoffnadeln Im Druckkopf-Steckplatz
Druckköpfe). ACHTUNG: HP empfiehlt, diese Vorgänge zügig und ohne Pause zu durchführen, da ansonsten Nadeln der Luft ausgesetzt werden und die Tinte austrocknen kann. Es empfiehlt sich, die Wartung durchführen, wenn die Druckköpfe auf dem Wagen eingesetzt werden.
Seite 213: Ersetzen Der Kunststoffnadeln Im Druckkopf-Steckplatz
Überprüfen Sie die Kunststoffnadeln und reinigen Sie die verbleibende Tinte mit einem weichen, mit destilliertem Wasser befeuchteten Tuch. Trocknen Sie das restliche Wasser Tuch auf den Kunststoffnadeln mit einem trockenen. Legen Sie die Druckköpfe in den Aufbewahrungsbehälter. Legen Sie den Aufbewahrungsbehälter wieder in das Aufbewahrungssystem. Ersetzen der Kunststoffnadeln im Druckkopf-Steckplatz Die Nadeln sollten nur bei Beschädigung ersetzt werden.
Seite 214 Entfernen Sie die sechs Schrauben vom unteren Teil. Nehmen Sie eine neue Kunststoffnadel aus der Innenseite des Kunststoffteils oder aus dem Benutzer- Wartungskit. Setzen Sie die neue Kunststoffnadel von oben ein, und ziehen Sie sie mit einer Zange von unten heraus. 206 Kapitel 11 Druckerwartung DEWW...
Seite 215: Ersetzen Des Tintenmischbehälters (Pmk15)
Aushärtung zu gewährleisten. Die Reinigung wird von Ihrem Support-Vertreter durchgeführt, wenn sich der Drucker innerhalb der Garantiezeit befindet oder einem speziellen Service-Vertrag unterliegt. Wer immer die Reinigung durchführt, sollte von HP die passende Zertifizierung erhalten: siehe http://www.hp.com/go/latex700-800/curing-certification/. ANMERKUNG: HP ist nicht haftbar für Verletzungen, die bei Nichtbeachtung der Anweisungen für diesen...
Seite 216: Servicewartung
Diese Meldungen besagen, dass einige Komponenten nahezu abgenutzt sind. Je nachdem, wie Sie den Drucker benutzen, können Sie eventuell noch eine Zeit lang weiterdrucken. HP empfiehlt aber nachdrücklich, dass Sie sich mit dem Kundendienst in Verbindung setzen und eine Servicewartung vor Ort vereinbaren. Der Service-Techniker kann dann die verschlissenen Teile vor Ort ersetzen, was die Lebensdauer des Druckers verlängert und einen...
Seite 217: 12 Durch Den Kunden Reparierbare Teile
12 Durch den Kunden reparierbare Teile Das HP Programm „Reparatur durch den Kunden“ (Customer Self Repair, CSR) bietet unseren Kunden den schnellsten Service auf Garantie- oder Vertragsbasis. Es ermöglicht HP, Ersatzteile direkt an Sie (den Endbenutzer) zu senden, damit Sie die Teile selbst austauschen können. Wenn Sie dieses Programm in Anspruch nehmen, können Sie Teile nach Belieben selbst austauschen.
Seite 218: Einsetzen Des Tintenkollektors
Einsetzen des Tintenkollektors Siehe Tintenkollektor auf Seite Druckmaterial-Abstandhalter Ersetzen des Liniensensors 210 Kapitel 12 Durch den Kunden reparierbare Teile DEWW...
Seite 219 DEWW Ersetzen des Liniensensors 211...
Seite 220 212 Kapitel 12 Durch den Kunden reparierbare Teile DEWW...
Seite 221: Ersetzen Des Schmierfilz
Ersetzen des Schmierfilz DEWW Ersetzen des Schmierfilz 213...
Seite 222 214 Kapitel 12 Durch den Kunden reparierbare Teile DEWW...
Seite 223 DEWW Ersetzen des Schmierfilz 215...
Seite 224 216 Kapitel 12 Durch den Kunden reparierbare Teile DEWW...
Seite 225 DEWW Ersetzen des Schmierfilz 217...
Seite 226: Druck-Einzugsfläche
Druck-Einzugsfläche 218 Kapitel 12 Durch den Kunden reparierbare Teile DEWW...
Seite 227 DEWW Druck-Einzugsfläche 219...
Seite 228: Ersetzen Der Vakuum-Gummidichtung
Ersetzen der Vakuum-Gummidichtung 220 Kapitel 12 Durch den Kunden reparierbare Teile DEWW...
Seite 229 DEWW Ersetzen der Vakuum-Gummidichtung 221...
Seite 230 222 Kapitel 12 Durch den Kunden reparierbare Teile DEWW...
Seite 231: Ersetzen Des Tintenkollektor-Sensors
Ersetzen des Tintenkollektor-Sensors DEWW Ersetzen des Tintenkollektor-Sensors 223...
Seite 232 224 Kapitel 12 Durch den Kunden reparierbare Teile DEWW...
Seite 233 DEWW Ersetzen des Tintenkollektor-Sensors 225...
Seite 234 226 Kapitel 12 Durch den Kunden reparierbare Teile DEWW...
Seite 235: Ersetzen Des Griffs Der Hebevorrichtung
Ersetzen des Griffs der Hebevorrichtung DEWW Ersetzen des Griffs der Hebevorrichtung 227...
Seite 236: Ersetzen Der Lüftereinheit Der Leitbleche
Ersetzen der Lüftereinheit der Leitbleche 228 Kapitel 12 Durch den Kunden reparierbare Teile DEWW...
Seite 237 DEWW Ersetzen der Lüftereinheit der Leitbleche 229...
Seite 238: Ersetzen Der Schnittvorrichtung
Ersetzen der Schnittvorrichtung 230 Kapitel 12 Durch den Kunden reparierbare Teile DEWW...
Seite 239 DEWW Ersetzen der Schnittvorrichtung 231...
Seite 240: Ersetzen Des Optischen Sensors
Ersetzen des optischen Sensors 232 Kapitel 12 Durch den Kunden reparierbare Teile DEWW...
Seite 241: Ersetzen Der Wagenabdeckung
Ersetzen der Wagenabdeckung DEWW Ersetzen der Wagenabdeckung 233...
Seite 242 234 Kapitel 12 Durch den Kunden reparierbare Teile DEWW...
Seite 243 DEWW Ersetzen der Wagenabdeckung 235...
Seite 244 236 Kapitel 12 Durch den Kunden reparierbare Teile DEWW...
Seite 245: 13 Firmware-Aktualisierung
13 Firmware-Aktualisierung Die verschiedenen Druckerfunktionen werden durch Software im Drucker gesteuert. Diese spezielle Software nennt man Firmware. Von Zeit zu Zeit veröffentlicht HP Aktualisierungen der Firmware. Sie erhöhen die Leistungsfähigkeit des Druckers und erweitern den Funktionsumfang. Firmware-Update mit einem USB-Stick Bei der Erstinstallation des Druckers werden Sie unter Umständen aufgefordert, die Firmware zu aktualisieren.
Seite 246: Automatische Firmware-Aktualisierungen
Festplatte. Wählen Sie anschließend die heruntergeladene FMW-Datei aus, und klicken Sie auf Aktualisieren. Sollte das Hochladen der Firmware-Datei auf den Drucker sehr lange dauern, verwenden Sie möglicherweise einen Proxyserver. Versuchen Sie in diesem Fall, den Proxyserver zu umgehen und direkt auf den integrierten Web-Server zuzugreifen.
Seite 247: 14 Transportieren Oder Lagern Des Druckers
14 Transportieren oder Lagern des Druckers Transportieren des Druckers Für den Transport des Druckers sind bestimmte Vorbereitungen zu treffen, damit das Gerät keinen Schaden nimmt. Nehmen Sie alle Tintenpatronen (siehe Entfernen einer Eco-Carton-Tintenpatrone auf Seite 162) und die Wartungspatrone heraus. Entnehmen Sie das gesamte Druckmaterial. Stellen Sie sicher, dass Sie den Kondensatbehälter leeren.
Seite 248 Entfernen Sie die Schrauben an der Tintenzufuhrwanne. Heben Sie die Tintenzufuhrwanne mit Hilfe des Wannengriffs an und legen Sie das Hebestück unter die Wanne. 240 Kapitel 14 Transportieren oder Lagern des Druckers DEWW...
Seite 249: Lagern Des Druckers
Wiederholen Sie den gleichen Vorgang in umgekehrter Reihenfolge, um die Hebestücke herauszunehmen und in der Lagerposition zu verstauen. TIPP: HP empfiehlt, auf der rechten Seite des Druckers zu beginnen, um das Tintenzufuhrfach korrekt in der Druckposition einzustellen. Lagern des Druckers...
Seite 250: Lagerung Außerhalb Der Umgebungsbedingungen
HINWEIS: Wenn Sie den Drucker nach einer Zeit der Lagerung neu starten, müssen Sie möglicherweise die Druckköpfe reinigen. Lagerung außerhalb der Umgebungsbedingungen Wenn Sie den Drucker unter Bedingungen außerhalb der Umgebungsbedingungen lagern möchten (siehe Umgebungsbedingungen auf Seite 256), wenden Sie sich an Ihren Support-Vertreter. 242 Kapitel 14 Transportieren oder Lagern des Druckers DEWW...
Seite 251: 15 Verbrauchsmaterial Und Zubehör
HP 832 Latex Eco-Carton-Tintenpatrone 1 Liter Optimierer HP 832 Latex Eco-Carton-Tintenpatrone 1 Liter Überzug HP 832 Latex Eco-Carton-Tintenpatrone 1 Liter Weiß (nur für HP Latex 700W) HP 832 Tintenmischbehälter (nur für HP Latex 700W) Große Eco-Carton-Tintenpatronen für HP Latex Drucker der Serie 800...
Seite 252: Entsorgungsanweisungen
Rücknahmeprogramm für HP Großformat-Druckmedien zurückgegeben werden, sofern es in Ihrer Region verfügbar ist. Einzelheiten finden Sie unter http://www.HPLFMedia.com/hp/ecosolutions/. HP 873 Serie 3-Liter Latex Eco-Carton-Tintenpatronen für die Drucker der HP Latex 800 Druckerserie sollten gemäß den Anweisungen auf der Patronenverpackung entsorgt werden.
Seite 253 HP Latex 700/800 Druckerserie Wischrolle ● HP Latex 700/800 Druckerserie Tintenkollektor ● HP Latex 700/800 Druckerserie Kondensatbehälter ● HP empfiehlt, Handschuhe zu tragen, wenn Sie die Wartungspatrone, die Einzugsfläche, den Tintenkollektor, die Kondensate und die Komponenten des Kondensationssystems berühren. DEWW Entsorgungsanweisungen 245...
Seite 254: 16 Sonstige Probleme
16 Sonstige Probleme Dem Drucker wird keine IP-Adresse zugewiesen ● Kein Zugriff auf den integrierten Web-Server möglich ● Der Drucker druckt nicht ● Das Programm wird beim Erstellen des Druckauftrags langsamer oder kommt zum Stillstand ● Langsame Druckausgabe ● Probleme bei der Kommunikation zwischen Computer und Drucker ●...
Seite 255: Dem Drucker Wird Keine Ip-Adresse Zugewiesen
Dem Drucker wird keine IP-Adresse zugewiesen Wenn im Netzwerk kein DHCP-Server vorhanden ist, kann der Drucker seine IP-Adresse nicht automatisch abrufen. In diesem Fall muss die IP-Adresse wie folgt manuell eingegeben werden: Tippen Sie auf dem Anzeigebildschirm auf und anschließend auf Einrichtung > Netzwerkkonnektivität >...
Seite 256: Der Drucker Druckt Nicht
Der Drucker druckt nicht Nachfolgend finden Sie einige Gründe, warum eine vom Computer gesendete Datei nicht wie erwartet gedruckt wird: Überprüfen Sie, ob das Aushärtungsmodul, das obere Fenster und die Wartungspatronen geschlossen sind. ● Ein Problem mit der Stromversorgung liegt vor. Wenn der Drucker überhaupt nicht funktioniert und das ●...
Seite 257: Langsame Druckausgabe
Es sind große Datenmengen erforderlich, um einen qualitativ hochwertigen Großformat-Druckauftrag zu erstellen, was dazu führen kann, dass Ihre Software deutlich langsamer läuft oder hängen bleibt. Absenken der Druckauflösung kann helfen, dieses Problem zu vermeiden. Eine Senkung der Druckauflösung vermindert jedoch die Druckqualität.
Seite 258: Es Kann Keine Verbindung Zu Diensten Wie Firmware-Aktualisierung, Online-Suche Oder Kundenbeteiligungsprogramm Aufgebaut Werden
Kundenbeteiligungsprogramm-Test: Überprüfen Sie die Verbindung des Druckers mit dem ● Kundenbeteiligungsprogramm (CIP). Konfigurationseinstellungen des Navigators für HP Medien: Stellen Sie sicher, dass Sie auf die Online- ● Druckmaterialprofil-Bibliothek zugreifen können. Alternativ können diese Tests über den integrierten Web-Server gestartet werden: Wählen Sie Support >...
Seite 259: Lesen Eines Systemfehlercodes
Lesen eines Systemfehlercodes Systemfehlercodes erklären, welche Komponente bzw. welches System einen Fehler verursacht hat und welche Maßnahme ergriffen werden sollte, um das Problem zu lösen. Systemfehlercodes wurden im Format D0XX-nnYY-mmZZ definiert. Werte von D (Gerät) Drucker Zubehör Interner Drucker-Firmware-Fehler Interner Hostsoftware-Fehler Werte von XX für Gerät 0 (Drucker) Schaltkasten Energieverwaltung...
Seite 260 System funktioniert nicht mehr. Sie treten sehr selten auf, da es sich um unerwartete Fehlerzustände handelt. Nachdem einer dieser Fehler an HP gemeldet und analysiert wurde, ist er nicht mehr völlig unerwartet, so dass es weniger wahrscheinlich ist, dass er erneut auftritt.
Seite 261: 17 Druckerspezifikationen
17 Druckerspezifikationen Funktionale Spezifikationen ● Maße und Gewicht ● Speicherspezifikationen ● Stromversorgung ● Ökologische Spezifikationen ● Umgebungsbedingungen ● Geräuschparameter ● DEWW...
Seite 262: Funktionale Spezifikationen
Magenta, Gelb, Hell-Zyan, Hell-Magenta, Optimierer und Überzug) Zusätzlich zwei HP 832 weiße Eco-Carton-Tintenpatronen für 700W Drucker Drucker der Serie 800: Acht HP 873 Eco-Carton-Tintenpatronen (3 Liter), eine für jede Farbe (Schwarz, ● Zyan, Magenta, Gelb, Hell-Zyan, Hell-Magenta, Optimierer und Überzug) Zusätzlich zwei HP 873 weiße Eco-Carton-Tintenpatronen (3 Liter) für 800W Drucker...
Seite 263: Maße Und Gewicht
Druckgeschwindigkeiten (Fortsetzung) Annähernde Druckgeschwindigkeit (m²/h) Durchläufe Serie 700 Serie 800 8P UNI: High-Definition 14: Hohe Qualität, rückseitige Beleuchtung oder Textilien 16: Rückseitig beleuchtbare Medien mit hoher Sättigung 18: Hohe Sättigung, Textilien HINWEIS: Umgebungsbedingungen, Auftragslänge und Tintendichte beeinflussen die Geschwindigkeit, die maximal in einem bestimmten Druckmodus erreicht werden kann.
Seite 264: Speicherspezifikationen
105 W Der endgültige Stromverbrauch beim Drucken kann durch Raum- und Drucktemperatur, Eingangsspannung und andere Faktoren beeinflusst werden. Ökologische Spezifikationen Die neuesten Umweltschutzinformationen erhalten Sie unter http://www.hp.com/. Suchen Sie dort nach dem Begriff „ecological specifications“. Umgebungsbedingungen Umgebungsbedingungen Luftfeuchtigkeitsbereich für beste Druckqualität...
Seite 265: Geräuschparameter
Umgebungsbedingungen (Fortsetzung) Luftfeuchtigkeitsbereich für das Drucken 20 bis 80 % (je nach Druckmaterial) Temperaturbereich für beste Druckqualität 20 bis 25 °C (je nach Druckmaterial) Temperaturbereich (in Betrieb) 15 bis 30 °C (je nach Druckmaterial) Temperaturbereich (Leerlauf) -15 bis +55 °C Temperaturgefälle Max.
Seite 266: Anhang A Überblick Über Die Am Häufigsten Auftretenden Druckprobleme
Überblick über die am häufigsten auftretenden Druckprobleme Diese Tabelle enthält eine Liste der häufig auftretenden Probleme und der Parameter, die zum Lösen des Problems geändert werden können. Mögliche Nebeneffekte sind ebenfalls aufgeführt. Ausführlichere Informationen zur Behebung eines bestimmten Problems finden Sie im entsprechenden Kapitel dieses Handbuchs.
Seite 267 Problem Parameter Ändern Mögliche Nebeneffekte Optimiererstufe Erhöhen Reduzierter Glanz in einem dunklen gefüllten Flächen. Bei einigen Druckmaterialien kann evtl. keine Wirkung auf das Zusammenfließen festgestellt werden. Verwenden Sie nach Möglichkeit das erweiterte Optimierer-Testmuster, um die beste Optimierer-Ebene auswählen. Effizienzmodus Deaktivieren Mehr Tintenverbrauch Wischrolle Aktivieren...
Seite 268: Glossar
Glossar Aushärten Das Druckmaterial wird im Aushärtungsbereich erhitzt, damit sich das Latex verbindet. Während des Vorgangs wird eine Polymerfolie als Schutzschicht erzeugt, und gleichzeitig werden die verbliebenen Zusatzlösungsmittel aus dem Druck entfernt. Das Aushärten ist äußerst wichtig, um die Dauerhaftigkeit der gedruckten Bilder sicherzustellen. Eine zu hohe oder zu niedrige Aushärtungstemperatur kann zu Problemen mit der Druckqualität führen.
Seite 269 Druckmaterialsorten zu kompensieren. Der Drucker führt diese Anpassung normalerweise automatisch durch. Wenn Sie jedoch in Umgebungen mit einer extremen Luftfeuchtigkeit bzw. Temperatur drucken oder ein nicht von HP unterstütztes Druckmaterial verwenden, muss der Drucker erneut kalibriert werden. Eine falsche Vorschubkompensation kann bei weniger als 8 Durchläufen zu Streifenbildung und bei mehr als 8 Durchläufen zu einem körnigen Druckbild führen.
Seite 270 Polypropylen. Polyvinylchlorid. Randhalter Metallstück, mit dem verhindert werden soll, dass sich der Rand des Druckmaterials beim Drucken anhebt. Schnittvorrichtung Ein Bauteil des Druckers, das von links nach rechts über die Einzugsfläche läuft und das Druckmaterial abschneidet. Spannung Die Zugbelastung, die durch die Eingangsspindel auf das Druckmaterial ausgeübt wird. Sie muss über die gesamte Breite des Druckmaterials gleichmäßig sein.
Seite 271 Index Symbole/Zahlen Maßeinheit auswählen 23 (Serie 700) Netzwerk 32 Codierstreifen Wartung 153 Netzwerkdaten 247 reinigen 195 (Serie 800) Nutzungsbericht drucken 28 Customer Care 42 Status 160 Rolle laden 56 Schmales Druckmaterial Dateisystemüberprüfung 25 aktivieren 74 Abgesicherter Modus 152 Datum und Uhrzeit 30 Schnittvorrichtung 128 Abrechnung 121 DHCP-Einstellungen 35...
Seite 272 227 Druckmaterial Druckmaterial wird nicht geladen Helligkeit der Aufwickelvorrichtung 83 Anzeigebildschirmanzeige 22 Breite, ändern 90 Druckqualität, verbessern 132 HP Customer Care 42 dehnt sich 127 Druckqualität optimieren 131 HP PrintOS 28 Einstellungen beim Drucken Druckqualitätsprobleme ändern 104 allgemeine 130...
Seite 273 Geräusch 257 Vorsichtshinweis 6 Statussignal 19 poröses Druckmaterial 59 Stromversorgung 256 PrintOS 28 Supportdienste Wagenabdeckung Protokolle, Netzwerk 35 HP Customer Care 42 ersetzen 233 Proxyservereinstellungen 38 Systemfehlercodes 250 Warnhinweis 6 Wartung, Service 208 QR-Code 3 Wartungspatrone TCP/IP-Einstellungen 35 ersetzen 170 telefonische Unterstützung 42...
Seite 274 Wischrolle 88 Zubehör für das Laden von Druckmaterial 68 Zugriffssteuerung 30 266 Index DEWW...
