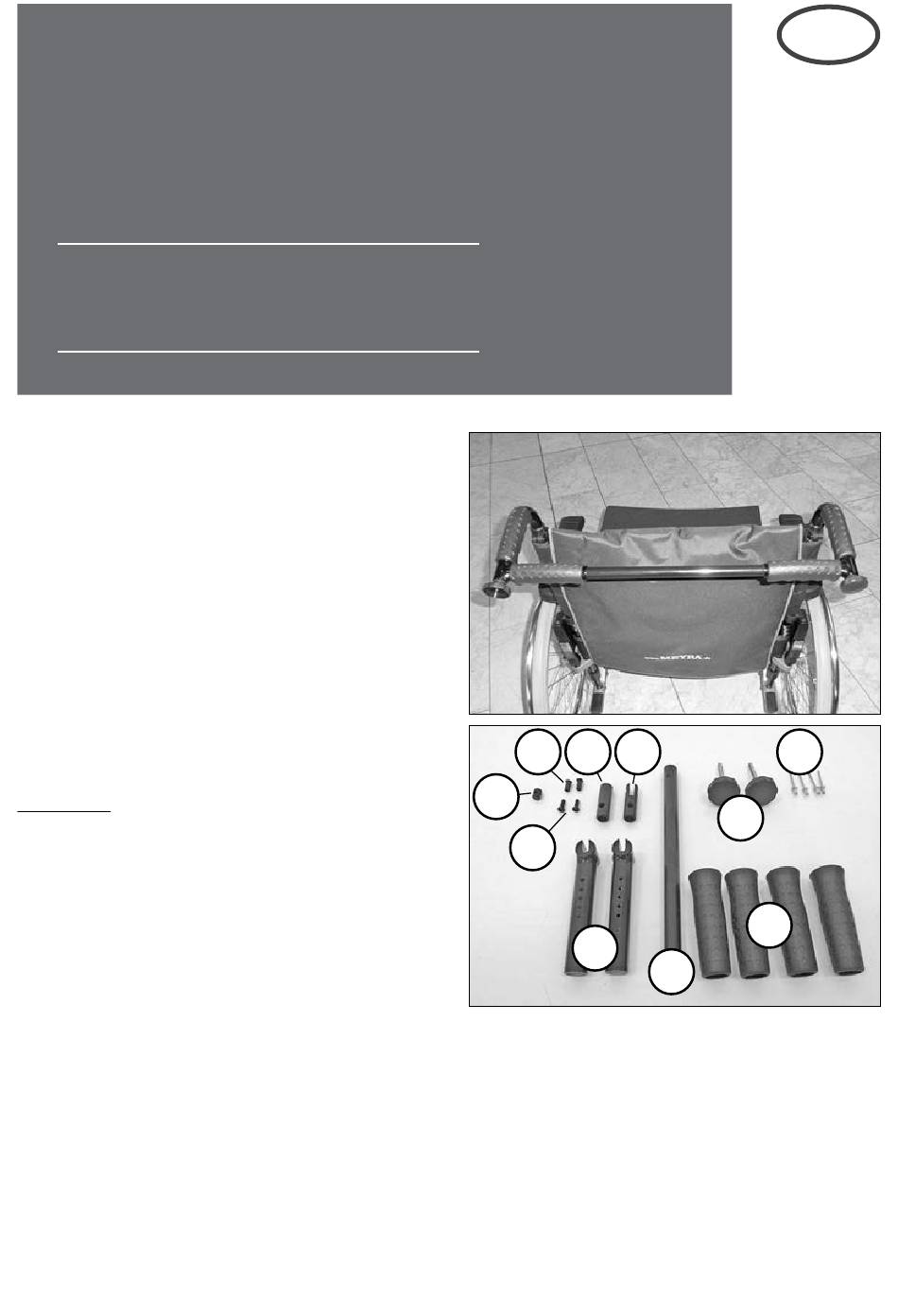

Querliegende Schiebestange Code
138 und Code 814 sowie die Kombi-
nation mit der Kopfstütze Code 913
Modell 1.840, 1.850, 1.845, 3.310
Montageanleitung
☞ Hinweis:
Lesen und beachten Sie vor der Mon-
tage der querliegenden Schiebestange
diese Montageanleitung.
Es gelten die MEYRA-spezifischen Garan-
tie-Bestimmungen.
VERWENDBARKEIT
Die querliegende Schiebestange Code 138
und Code 814 wird an die gebogenen En-
den der Rückenrohre montiert.
Ihr Vorteil:
–
Erhöhte Rückenstabilität sowie ergono-
mische Schiebemöglichkeit für die Be-
gleitperson.
–
Befestigung für Kopfstütze Code 913.
LIEFERUMFANG CODE 138
UND CODE 814
(–) 1x Montageanleitung
(1) 2x Hülsenmutter M5
(2) 1x Bolzen links
(3) 1x Bolzen rechts
(4) 2x Handrad
1
2
3
10
9
8
(5) 4x POP-Blindniet ø 4 x 8,5
(6) 4x Handgriff
(7) 1x Zwischenrohr
(8) 2x Verbindungsrohr
(9) 2x Senkschraube DIN 966 - M5 x 16
(10) 1x Gelenkstück
de
5
4
6
7
Werbung
Verwandte Anleitungen für Meyra 1.840
Inhaltszusammenfassung für Meyra 1.840
- Seite 1 Querliegende Schiebestange Code 138 und Code 814 sowie die Kombi- nation mit der Kopfstütze Code 913 Modell 1.840, 1.850, 1.845, 3.310 Montageanleitung ☞ Hinweis: Lesen und beachten Sie vor der Mon- tage der querliegenden Schiebestange diese Montageanleitung. Es gelten die MEYRA-spezifischen Garan- tie-Bestimmungen.
- Seite 2 MONTAGE Bolzen links verschrauben [A] Vorhandenen Griff aufschneiden und abnehmen. 2. Bolzen (2) bündig in das Rückenrohr schieben und rohrmittig durchbohren. ☞ Bohrungsabstand vom Rückenroh- rende = 35 mm. Lochdurchmesser 5,2 mm für die Senk- schraube (9) durchbohren. 4. Lochdurchmesser 6,6 mm für die Hül- senmutter (1) aufbohren.
- Seite 3 Schiebestange auf Sitzbreite ein- Nietposition Nietposition stellen [C] A B C D E F G G F E D C B A 8. Zwischenrohr (7) in linkes Verbindungs- rohr (8) schieben und vernieten. ☞ Die Nietposition ist der Tabelle ent- sprechend der Sitzbreite, zu ent- nehmen.
- Seite 4 Kopfstütze Code 913 montieren [F] Klemmblock (H) positionieren und fest- schrauben. Kopfstütze einstecken und in gewünschter Höhe über den Klemmhebel (J) festklem- men. MEYRA GmbH Meyra-Ring 2 D-32689 Kalletal-Kalldorf +49 5733 922 - 311 +49 5733 922 - 9311 info@meyra.de Dieses Produkt ist konform mit der EG-Richt- www.meyra.de...
