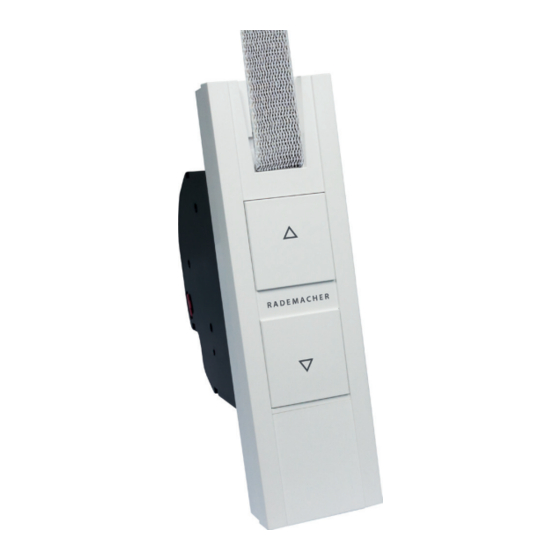

RADEMACHER RolloTron Montage- Und Bedienungsanleitung
Quelle: rademacher.de
Verwandte Anleitungen für RADEMACHER RolloTron
Inhaltszusammenfassung für RADEMACHER RolloTron
- Seite 1 RolloTron DECT Typ 1213 Artikelnr. 1823 45 13 Montage- und Bedienungsanleitung Originalanleitung DE / EN VBD 709-1-1 (02.21)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Diese Anleitung ................. 3 9.6 Den RolloTron DECT mit der FRITZ!App Smart 2. Gefahrensymbole ................4 Home oder mit dem FRITZ!Fon steuern ......29 3. Sicherheitshinweise ................5 9.7 Alle Einstellungen löschen - Werkseinstellungen 3.1 Bestimmungsgemäße Verwendung ......... 6 laden ...................30... -
Seite 3: Diese Anleitung
Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Diese Anleitung ist Teil des Produkts. Bewahren Sie sie gut ● erreichbar auf. Fügen Sie diese Anleitung bei Weitergabe des RolloTron ● DECT an Dritte bei. Bei Schäden, die durch Nichtbeachtung dieser Anleitung ●... -
Seite 4: Gefahrensymbole
2. Gefahrensymbole Lebensgefahr durch Stromschlag Verwendete Darstellungen und Symbole Darstellung Beschreibung Gefahrenstelle / gefährliche Situation Handlungsschritte Gefahrenstufen und Signalwörter Aufzählung ● GEFAHR! oder a) Liste Diese Gefährdung wird zu schweren Verletzungen oder zum Tode führen, sofern sie nicht vermieden wird. Lesen Sie die zugehörige Anleitung WARNUNG! WARNUNG! -
Seite 5: Sicherheitshinweise
Die maximal zulässige Laufzeit für eine Fahrt darf ● dung des RolloTron DECT im Außenbereich! im Betrieb nicht überschritten werden. Die Verwenden Sie den RolloTron DECT nur in Gebäuden Laufzeitbegrenzung (KB) für eine Fahrt beträgt und trockenen Räumen. vier Minuten. -
Seite 6: Bestimmungsgemäße Verwendung
Bauteile und daraus entstehen- der Folgeschäden. Alle Reparaturen am RolloTron DECT dürfen nur vom auto- ● risierten Kundendienst durchgeführt werden. Gefahren bei nicht bestimmungsgemäßer Verwendung Die Verwendung des RolloTron DECT für andere als den zuvor genannten Anwendungsbereich ist nicht zulässig. -
Seite 7: Erforderliches Fachwissen Des Installateurs
DECT-Basisstation (FRITZ!Box) Zentrale Steuereinheit für DECT-Produkte. Alle Geräte eines Laufzeitbegrenzung - Kurzzeitbetrieb (KB) DECT-Netzwerks müssen angemeldet sein. Der RolloTron DECT ist nicht für den Dauerbetrieb ausgelegt. Der Kurzzeitbetrieb definiert die maximal zulässige Laufzeit, Hinderniserkennung siehe Seite 5 / 35. Trifft der Rollladen bei der AB ( t )-Bewegung auf ein Hindernis, wird der RolloTron DECT ausgeschaltet, siehe Seite 12. -
Seite 8: Lieferumfang
4. Lieferumfang RolloTron DECT Typ 1213 Artikelnr. 1823 45 13 Montage- und Bedienungsanleitung Originalanleitung DE / EN Anschlusskabel mit Montageschrauben Eurostecker (4 x 55 mm) VBD 709-1 (01.21) Montage- und Bedienungsanleitung Zugentlastung Wickelradfach- abdeckung Prüfen Sie den Verpackungs- RolloTron DECT... -
Seite 9: Gesamtansicht
5. Gesamtansicht Frontblende Befestigungslöcher Wickelradfach- Umlenkrolle abdeckung Gurteinlass Auf-Taste Typenschild Ab-Taste Wickelrad Kontrollleuchte Befestigungs- haken Endpunkttaste DECT-Taste Zugentlastung Entriegelungs- Lieblings- klammer position Kabelkanal Anschlussklemmen Abdeckblende Befestigungslöcher... -
Seite 10: Bedientasten Und Kontrollleuchte
5.1 Bedientasten und Kontrollleuchte Pos. Symbol Beschreibung Auf-/Stopp-Taste + Ab-/Stopp-Taste Der Rollladen fährt Auf / Ab oder stoppt Kontrollleuchte / Statusanzeige (rot / grün) Endpunkttaste Einstellen der beiden Endpunkte Lieblingsposition Einstellen einer beliebigen Position, an der der Rollladen beim Herunterfahren stoppt. DECT-Taste DECT An- und Abmelden an der DECT-Basisstation (FRITZ!Box) -
Seite 11: Produktbeschreibung / Verwendungszweck
Anschlusskabel mit Netzstecker. Bequeme Steuerung via DECT-Funkstandard über das Internet, z. B. mit einem Smartphone Neben der manuellen Bedienung vor Ort kann der RolloTron DECT per Funk mit einer FRITZ!Box verbunden und mit Hilfe der FRITZ!App Smart Home bequem von zu Hause oder unterwegs... -
Seite 12: Funktionen
> > Danach ist der Betrieb in beide Fahrtrichtungen wieder ● möglich. Trifft der Rollladen beim Runterfahren auf ein Hindernis, wird der RolloTron DECT ausgeschaltet. Danach ist ein Betrieb in die Manuelle Bedienung vor Ort oder via gleiche Fahrtrichtung nicht mehr möglich. ●... -
Seite 13: Technische Daten
7. Technische Daten Spannungsversorgung Betriebsbedingungen 4 Minuten Versorgungsspannung: 230 V ~ / 50 Hz Kurzzeitbetrieb (KB): (maximale Laufzeit) Nennleistung: 70 W Schutzklasse: Leistungsaufnahme: Stand-by: < 0,5 W Schutzart: IP20 (nur für trockene Räume) Netzanschlusskabel: 2 x 0,75 mm (H03VVH2-F) Mechanische Leistung Zulässige Umgebungs- 0 °C bis +40 °C Nenndrehmoment:... -
Seite 14: Abmessungen
7.1 Abmessungen R A D E M A C H 1 3 9 Alle Maßangaben in mm... -
Seite 15: Zulässige Rollladen-Gurtbänder
7.2 Zulässige Rollladen-Gurtbänder Die Verwendung zu langer Gurtbänder kann zur Zulässige Rollladen-Gurtbänder Beschädigung des RolloTron DECT führen. Verwenden Sie nur Gurtbänder in den zulässigen RolloTron DECT Längen. Gurtbandbreite: Gurtstärke Maximale Gurtlänge 1,0 mm 7,6 m Die Angaben sind Richtwerte und gelten für eine ideale Einbausituation. -
Seite 16: Montage
Montieren Sie den Gurtwickler so, dass das Stift ● ● Gurtband möglichst senkrecht in das Gerät ein- läuft, Sie vermeiden dadurch unnötige Reibung und Verschleiß. Um einen optimalen Betrieb zu gewährleisten, soll- ten Sie den RolloTron DECT nicht in der Nähe von metallischen Gegenständen montieren. -
Seite 17: Montagevorbereitungen
8.1 Montagevorbereitungen Den alten Gurtwickler ausbauen Das Gurtband kürzen und einschneiden Den Rollladen vollständig schließen. Anschließend den Gurt- wickler ausbauen und das Gurtband vollständig abwickeln. Empfehlung VORSICHT! Bei schwergängigen Rollläden Durch die vorgespannte Feder des alten Gurtwicklers eine Umlenkrolle an den Gurt- besteht Verletzungsgefahr. -
Seite 18: Elektrischer Anschluss
8.2 Elektrischer Anschluss Der elektrische Anschluss kann sowohl mit dem beiliegenden Netzkabel als auch über eine vor Ort fest verlegte Zuleitung erfolgen. GEFAHR! Bei Berührung von elektrischen Komponenten besteht Lebensgefahr durch Stromschlag. Führen Sie alle Montage- und Anschlussarbeiten im span- ●... - Seite 19 Die Farbbelegung ist für diesen Anschluss nicht relevant. Die Zugentlastung mit den beiliegenden Schrauben festschrau- ben und das Kabel im Kabelkanal verlegen. WARNUNG! WARNUNG! Ein beschädigtes Anschlusskabel kann einen Kurzschluss verursachen. Das Anschlusskabel darf später beim Anschrauben des RolloTron DECT nicht gequetscht und beschädigt werden.
-
Seite 20: Das Gurtband Einführen Und Befestigen
8.3 Das Gurtband einführen und befestigen Den Befestigungshaken in die richtige Position fahren Das Gurtband senkrecht von oben einführen Gurtbandverlauf im Gerät Befestigungshaken Den Netzstecker in die Steckdose stecken. Das Gurtband - wie in der Schnittdarstellung gezeigt - durch das Gerät führen und von oben über den Befestigungshaken Die Auf-Taste solange drücken, bis der Befestigungshaken schieben. - Seite 21 8.3 Das Gurtband einführen und befestigen Das Gurtband eine vollständige Umdrehung aufwickeln Den Netzstecker erneut in die Steckdose stecken. Die Wickelradfachabdeckung auf das Gehäuse stecken. Die Auf-Taste solange drücken, bis sich das Gurtband ein- mal ganz um das Wickelrad gedreht hat. Den Netzstecker wieder aus der Steckdose ziehen.
-
Seite 22: Den Rollotron Dect Einbauen
8.4 Den RolloTron DECT einbauen Den RolloTron DECT möglichst gerade einbauen, damit sich das Gurtband korrekt aufwickeln kann. Den RolloTron DECT in den Gurtkasten schieben und mit den beiliegenden Schrauben festschrauben. Anschließend den Netzstecker in die Steckdose stecken. Der RolloTron DECT muss frei im Gurtkasten sitzen und darf nicht am Mauerwerk anliegen, es kann sonst zur Geräuschbildung kommen. -
Seite 23: Einstellungen Und Bedienung
Endpunkte eingestellt werden. Es müssen unbedingt beide Endpunkte eingestellt werden, sonst kann es zu Funktionsstörungen kommen. Ohne Endpunkteinstellung läuft der RolloTron DECT nur solange, wie eine der beiden Bedientasten gedrückt wird. Ohne Endpunkteinstellung sind die Lieblings- position und DECT-Fahrbefehle nicht verfügbar. - Seite 24 Gurtband nicht zu schlaff werden. Straffen Sie Die falsche Einstellung des oberen Endpunktes kann zur das Gurtband etwas, bis es durch das Rollladen- Überlastung bzw. Zerstörung des RolloTron DECT bzw. des gewicht gespannt wird. Antriebs führen. Stellen Sie den oberen Endpunkt nicht ganz bis zum ●...
- Seite 25 9.1 Endpunkte einstellen Einen Endpunkt korrigieren Den Rollladen in die Mittelstellung fahren. Anschließend den Endpunkt neu einstellen (Beispiel für den oberen Endpunkt).
-
Seite 26: Dect Anmeldung/Abmeldung
> 1 Sekunde Danach bleibt der Anmeldemodus DECT DECT oder des RolloTron DECT 1 Minute lang aktiv. die Abmeldung in der FRITZ!Box starten. In dieser Zeit die DECT-Anmeldung der FRITZ!Box starten. Die LED "Info" oder "DECT" blinkt. Kontrollleuchten am RolloTron DECT Kontrollleuchten am RolloTron DECT grün blinkend... -
Seite 27: Manuelle Bedienung
9.3 Manuelle Bedienung Die Bedienung von Hand ist jederzeit möglich. Den Rollladen öffnen /schließen Öffnen und Schließen durch langes Drücken Eine der beiden Tasten kurz drücken. Der Rollladen fährt in die Der Rollladen fährt in die gewählte Richtung bis zum Endpunkt gewählte Richtung und stoppt am eingestellten Endpunkt. -
Seite 28: Lieblingsposition Einstellen
9.4 Lieblingsposition einstellen Falls der RolloTron DECT sich nicht bis zum unteren Endpunkt schließen soll, können Sie mit Hilfe dieser Funktion eine beliebi- ge Position (z. B. als Lüftungsposition) festlegen. Die Lieblingsposition anfahren und speichern Die Lieblingsposition aktivieren/deaktivieren kurz DECT Taste jeweils kurz drücken. -
Seite 29: Den Rollladen Bei Aktiver Lieblingsposition Schließen
... fährt er bis zur eingestellten ... fährt er bis zum unteren Lieblingsposition. Endpunkt. 9.6 Den RolloTron DECT mit der FRITZ!App Smart Home oder mit dem FRITZ!Fon steuern FRITZ!App Smart Home FRITZ!Fon Mit der FRITZ!App Smart Home können Sie den an einer Mit dem Startbildschirm „Smart Home“... -
Seite 30: Alle Einstellungen Löschen - Werkseinstellungen Laden
Alle drei Tasten gleichzeitig 4 Sekunden lang drücken, die rote Einstelltasten abziehen. LED blinkt dabei. Anschließend leuchtet die rote LED 5 Sekunden lang. Nach dem Loslassen sind folgende Einstellungen gelöscht: Endpunkte ● Lieblingsposition ● DECT-Basisstation (FRITZ!Box) ● Danach befindet sich der RolloTron DECT wieder im Auslieferungszustand. -
Seite 31: Den Rollotron Dect Ausbauen
10. Den RolloTron DECT ausbauen Den RolloTron DECT auf die Werkseinstellungen zurück- DECT 4 Sekunden setzen. Den Rollladen vollständig schließen und die Ab-Taste weiter gedrückt halten. Danach das Gurtband soweit wie möglich oben aus dem RolloTron DECT herausziehen. Den Netzstecker aus der Steckdose ziehen. - Seite 32 Fassen Sie nicht bei laufendem Motor in das Wickelradfach. ● Ziehen Sie immer den Netzstecker, bevor Sie in das ● Wickelradfach fassen. Den Netzstecker wieder aus der Steckdose ziehen. Das Gurtband vom Befestigungshaken lösen und vollstän- dig vorne aus dem RolloTron DECT herausziehen.
-
Seite 33: Das Gurtband Bei Geräteausfall Entfernen
11. Das Gurtband bei Geräteausfall entfernen Sollte der RolloTron DECT einmal ausfallen und der Motor nicht Getriebe- mehr laufen, können Sie mit Hilfe der Getriebeentriegelung das entriegelung Gurtband vollständig aus dem Gurtwickler ziehen, ohne es zer- schneiden zu müssen. Den Netzstecker aus der Steckdose ziehen und den RolloTron DECT demontieren, siehe Seite 31. -
Seite 34: Was Tun, Wenn
12. Was tun, wenn ... ? Störung Mögliche Ursache / Lösung ... der RolloTron DECT keine Funktion zeigt? Überprüfen Sie die Stromversorgung inkl. Anschlusskabel und Anschlussstecker..der Rollladen an den eingestellten Endpunkten nicht Möglicherweise haben sich die Endpunkte durch die Banddehnung verstellt. Stellen mehr stehen bleibt? Sie die Endpunkte neu ein, s. - Seite 35 Der Motor ist zu heiß, nach ca. 1 Stunde ist der Gurtwickler wieder voll betriebsbe- reit..der RolloTron DECT manuell oder automatisch nicht Der RolloTron DECT ist nicht mehr betriebsbereit. Löschen Sie alle Einstellungen, mehr ordnungsgemäß reagiert? siehe Seite 30, und testen Sie den RolloTron DECT mit den Werkseinstellungen.
-
Seite 36: Wartung Und Pflege
Kontrollieren Sie regelmäßig den RolloTron DECT und alle ● Komponenten Ihrer Rollladenanlage auf Beschädigung. > > Prüfen Sie den RolloTron DECT auf korrekte Funktion. > > Der Behang darf nicht beschädigt sein. > > Das Gurtband darf nicht ausfransen. > > Die Umlenkrolle am Rollladenkasten muss immer leichtgängig sein. -
Seite 37: Vereinfachte Eu-Konformitätserklärung
14. Vereinfachte EU-Konformitätserklärung Hiermit erklärt die RADEMACHER Geräte-Elektronik Der vollständige Text der EU-Konformitätserklärung liegt dem GmbH, dass der RolloTron DECT den Richtlinien Produkt bei und ist beim Hersteller hinterlegt. 2006/42/EG (Maschinenrichtlinie) und 2014/53/ EU (Funkanlagenrichtlinie) entspricht. RADEMACHER Geräte-Elektronik GmbH Buschkamp 7... -
Seite 38: Garantiebedingungen
RADEMACHER Geräte-Elektronik GmbH gibt eine 36-monatige Innerhalb der Garantiezeit auftretende Mängel beseitigt Garantie für Neugeräte, die entsprechend der Einbauanleitung RADEMACHER kostenlos entweder durch Reparatur oder durch montiert wurden. Von der Garantie abgedeckt sind alle Ersatz der betreffenden Teile oder durch Lieferung eines gleich- Konstruktionsfehler, Materialfehler und Fabrikationsfehler. - Seite 40 RADEMACHER Geräte-Elektronik GmbH Buschkamp 7 46414 Rhede (Deutschland) info@rademacher.de www.rademacher.de Service: Hotline 01807 933-171* * 30 Sekunden kostenlos, danach 14 ct/Minute Telefax +49 2872 933-253 aus dem dt. Festnetz bzw. max. 42 ct/Minute aus service@rademacher.de dem dt. Mobilfunknetz.
