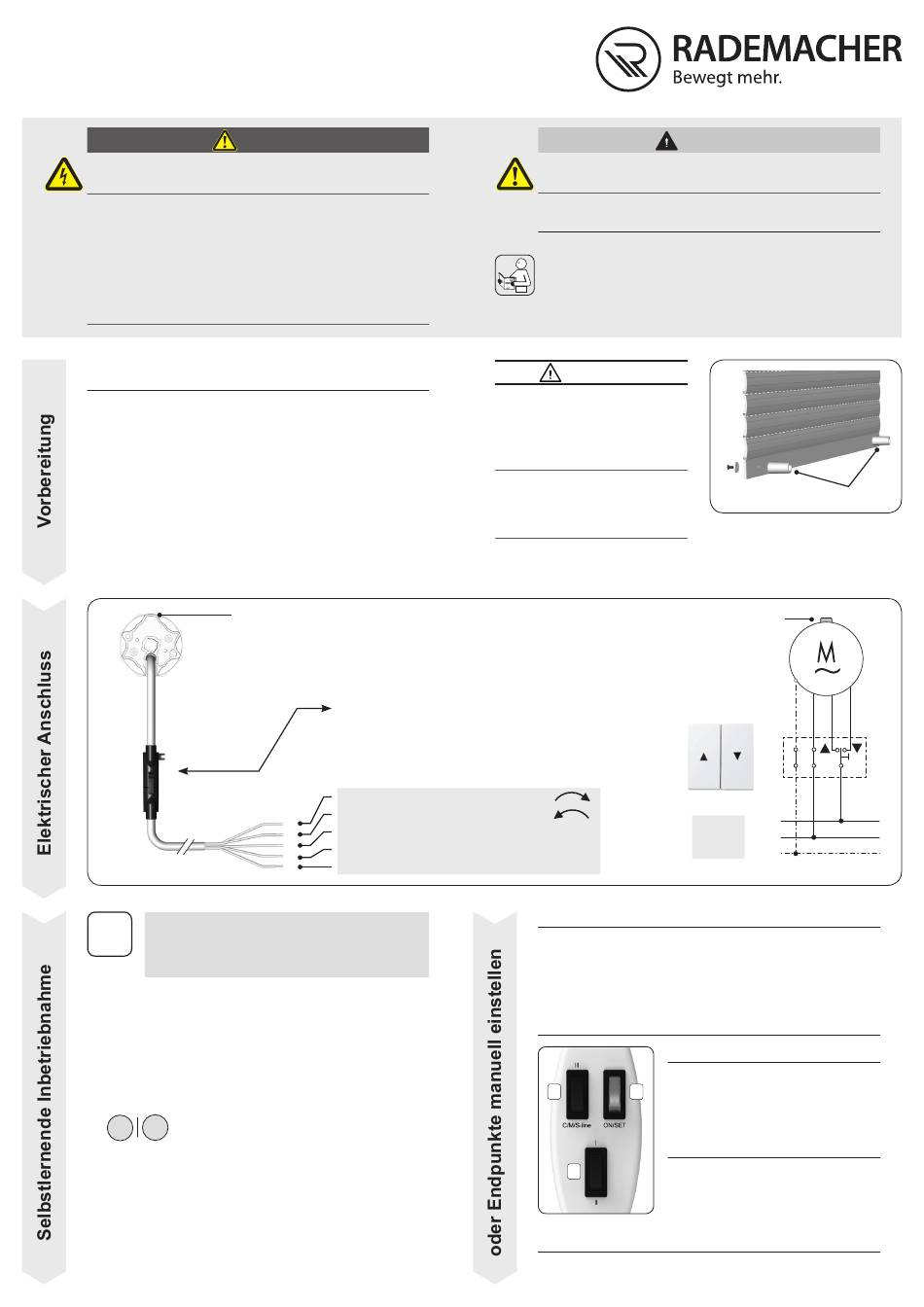

RADEMACHER RolloTube M-line Kurzanleitung Zur Montage- Und Erstinbetriebnahme

RolloTube M-line
Kurzanleitung zur Montage- und Erstinbetriebnahme
Lebensgefahr durch Stromschlag bei Berührung von
elektrischen Komponenten.
◆ Der Netzanschluss des Rohrmotors und alle Arbeiten an
elektrischen Anlagen dürfen nur durch eine zugelassene
Elektrofachkraft erfolgen.
◆ Führen Sie alle Montage- und Anschlussarbeiten nur im
spannungslosen Zustand aus.
◆ Trennen Sie die Zuleitung allpolig vom Netz und sichern
Sie sie gegen Wiedereinschalten.
◆ Prüfen Sie die Anlage auf Spannungsfreiheit.
Bedingungen für die korrekte Ausführung der
folgenden Funktion:
Selbstlernender Betrieb:
◆ Stopper oder Endschiene auf der letzten Lamelle.
◆ Der Mitnehmer muss mit Freilauf montiert werden. Dabei
sind sowohl Befestigungsfedern als auch Wellenverbinder
möglich.
◆ Wird der Mitnehmer ohne Freilauf montiert, sind starre
Wellenverbinder zur Montage des Rollladens erforderlich.
Hinderniserkennung:
◆ Der Mitnehmer muss mit Freilauf montiert werden.
Behanglängenausgleich:
◆ Der obere Endpunkt muss automatisch erlernt werden.
Zur Nutzung des RolloTube M-line im selbstler-
i
nenden Betrieb müssen Sie den Rollladen mit
Stoppern oder mit einer Endschiene ausrüsten,
siehe „Vorbereitung".
Die RolloTube M-line Rohrmotoren sind selbstlernende Mo-
toren mit Sanftanschlag an beiden Endpositionen. Dadurch
entfällt die Einstellung von Endpunkten oder eine Lernfahrt.
1.
Schalten Sie die Netzspannung ein.
Der RolloTube M-line ist sofort betriebsbereit.
2.
Fahren Sie den Rollladen auf und ab.
t
▲
Die Endpositionen für den Sanftanschlag
werden automatisch während der ersten
Fahrzyklen gelernt.
3.
Kontrollieren Sie anschließend die Laufrichtung des
Rollladens. Tauschen Sie bei falscher Laufrichtung die
Leitungen für die Drehrichtung.
GEFAHR!
Setztaste
Verbinden Sie das Motorkabel per Stecker mit
dem beiliegenden Anschlusskabel (2,5 m) und
führen Sie den Anschluss gemäß der folgen-
den Adernbelegung durch.
schwarz (a) = L1
braun (b) = L1
blau (c) = N
grün/gelb (d) = PE Schutzleiter
grau
Bei geöffnetem Rollladenkasten besteht Verletzungsge-
fahr durch Quetschen der Hand.
◆ Greifen Sie nie bei laufendem Motor in den Bereich
der Wickelwelle.
Bitte lesen Sie die ausführliche Bedienungsanleitung des
RolloTube M-line vollständig durch und beachten Sie alle
Sicherheits- und Montagehinweise, bevor Sie mit den
Arbeiten beginnen.
ACHTUNG!
Ohne Stopper oder Endschie-
ne kann der Rollladen im
selbstlernenden Betrieb in den
Rollladenkasten fahren und
beschädigt werden.
◆ Montieren Sie immer zwei
Stopper oder eine Endschiene
an die unterste Lamelle des
Rollladens.
Laufrichtung 1
Laufrichtung 2
Neutralleiter
= ohne Funktion *
Erstinstallation
Bei einer Erstinstallation kann der Rollladenmonteur die Ein-
stellung der Endpunkte mit Hilfe der Setztaste am Motor
oder mit einem im Fachhandel erhältlichen Universal-Ein-
stellkabel vornehmen, siehe Bedienungsanleitung des
RolloTube M-line.

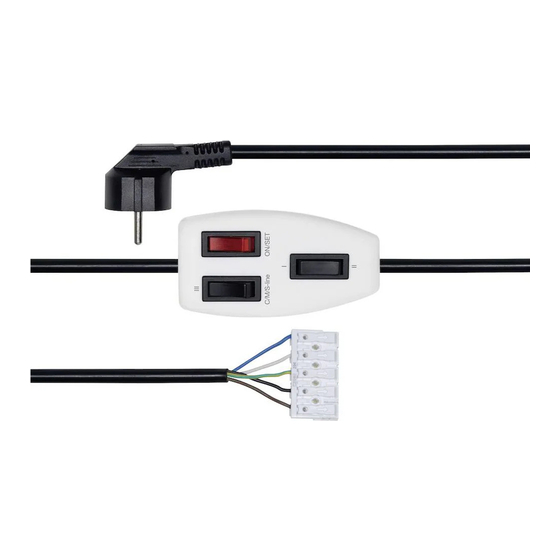

Universal-Einstellkabel
2
1
Schnurschalter-Setzgerät
Siehe Bedienungsanleitung des RolloTube M-line.
VORSICHT!
Setztaste
Rollladentaster
* Die graue
Leitung
sollte am L1
230 V ~
Neutralleiter
N
50 Hz
angeschlos-
PE
sen werden.
Anschlussbelegung:
Der Anschluss des Universal-
Einstellkabels erfolgt farbgleich zum
3
Motor-Anschlusskabel des RolloTube
M-line, siehe oben.
Tastenbelegung:
Taste 1 = Laufrichtung 1 / 2
Taste 2 = Setztaste
Taste 3 = ohne Funktion
VBD 671-8 (08.19)
Stopper
d c a b
