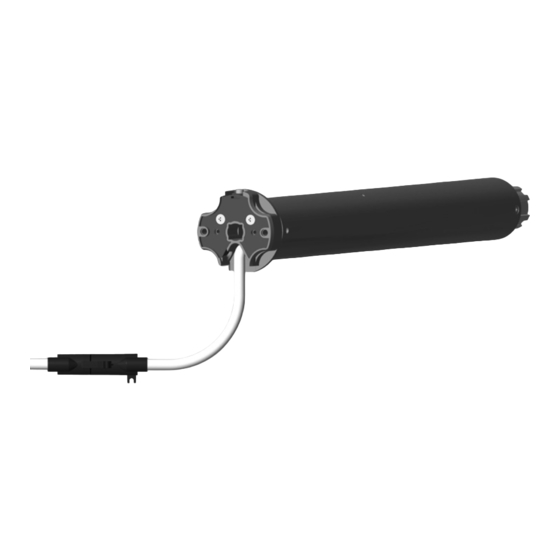

RADEMACHER RolloTube I-line Kurzanleitung Zur Montage- Und Erstinbetriebnahme

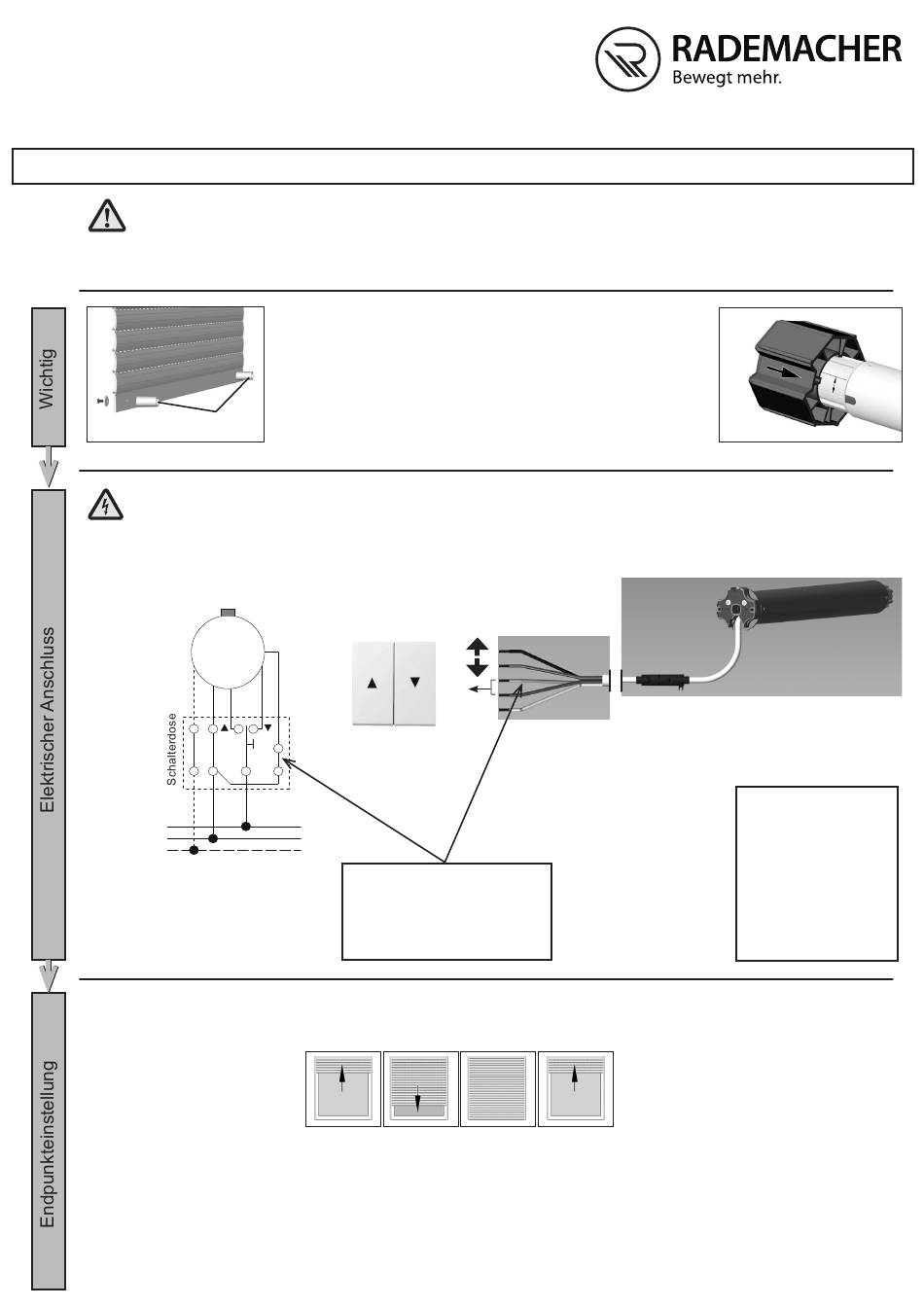

RolloTube I-line
Kurzanleitung zur Montage- und Erstinbetriebnahme
Diese Anleitung beschreibt den einfachsten Weg, den RolloTube I-line einzustellen. Zu Sicherheitshinweisen, weiteren Einstellmöglichkeiten,
Anschlussmöglichkeiten sowie Hinweisen zum Reset beachten Sie bitte unbedingt die Bedienungsanleitung!
VORSICHT!
Quetschgefahr durch drehende Welle!
Bei geöffnetem Rollladenkasten besteht Gefahr durch Quetschungen an den Händen.
Deshalb:
• Greifen Sie bei laufendem Motor nicht in den Bereich der Wickelwelle.
Stopper
(Bild 1)
GEFAHR!
Lebensgefahr durch elektrischen Strom!
Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag. Deshalb:
• Arbeiten an der elektrischen Anlage nur von qualifiziertem Fachpersonal ausführen lassen.
Vor Montagearbeiten Spannungsversorgung abschalten.
•
• Feuchtigkeit von spannungsführenden Teilen fernhalten.
4
L1
N
PE
1 = L1 Phase = schwarz
2 = L1 Phase = braun
3 = N Neutralleiter = blau
4 = PE Schutzleiter = grün-gelb
5 = Setzleitung = weiß/grau
Fahren Sie nun den Motor aufwärts (je nach Montagesituation muss dazu die Auf oder Ab-Taste betätigt werden).
Die Endpunkteinstellung und Drehrichtungszuordnung erfolgt automatisch (Programmablauf siehe Bild).
WICHTIG: Während der Einstellung bitte keine weiteren Tasten betätigen!
Der Motor ist jetzt vollständig eingestellt und kann bedient werden.
WICHTIG!
1. Bei der automatischen Einstellung der Endpunkte muss der Rollladen immer zuerst nach oben fahren.
2. Nach der automatischen Einstellung der Endpunkte muss der Rollladen am oberen Endpunkt stehen bleiben.
Falls diese beiden Bedingungen nicht erfüllt wurden, ist die automatische Einstellung der Endpunkte nicht korrekt durchgeführt. In diesem Fall müssen
Sie den Rohrmotor auf die Werkseinstellungen zurücksetzen und den Vorgang wiederholen.
Für die anschließende automatische Endpunkteinstellung muss der Rollla-
denpanzer über Stopper oder eine Endschiene verfügen (Bild 1).
Zudem muss der Mitnehmer mit Freilauf montiert sein. Im Freilauf lässt sich
der Mitnehmer leicht hin- und herdrehen (Auslieferungszustand Bild 2).
Setztaste
230 Volt~
M
~
3 1 2 5
Wird die weiß/graue Setzleitung,
wie in diesem Fall nicht verwendet,
muss diese am Neutralleiter
50 Hz
1 L
2 L
3 N
4 PE
WICHTIG:
angeschlossen werden!
(Bild 2)
Hinweis:
Der Motor hat eine auto-
matische Drehrichtungs-
zuordnung. Schwarz ist
nach der automatischen
Endpunkteinstellung
immer Richtung AUF.
Beachten Sie unbedingt,
dass der Schalter/Schalt-
uhr/Aktor entsprechend
angeschlossen ist.
VBD 550-13-1 (05.18)
