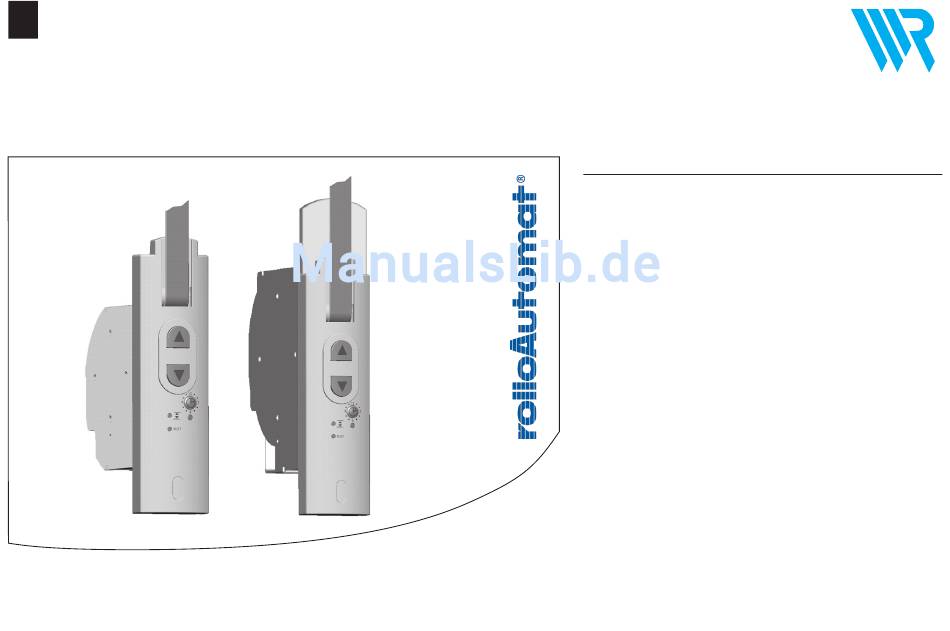

- Seite 1 Elektrischer Rollladen-Gurtwickler rolloAutomat Standard Betriebs- und Montageanleitung RADEMACHER Artikel-Nr. : rolloAutomat Standard (VK 2-1001) rolloAutomat Minigurt (VK 2-1002) rolloAutomat Standard Plus (VK 2-1012) * * für große Gurtkästen VBD 314-3 (10.13)
- Seite 2 Sehr geehrte Kunden ... Diese Anleitung ..mit dem Kauf des Rollladen-Gurtwicklers rolloAutomat haben Sie sich für ein Qualitätsprodukt aus dem Hause RADEMACHER entschieden. Wir danken Ihnen für Ihr ...beschreibt Ihnen die Montage, den elektrischen Anschluss Vertrauen. und die Bedienung Ihres Rollladen-Gurtwicklers.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Lieferumfang ................4 17. Den Rollladen-Gurtwickler ausbauen (z. B. bei Umzug) ..............23 2. Gesamtansicht ................5 18. Das Gurtband bei Geräteausfall entfernen ....25 3. Zeichenerklärung ..............6 19. Was tun, wenn... ? ..............26 4. Allgemeine Sicherheitshinweise ........6 20. -
Seite 4: Lieferumfang
1. Lieferumfang Legende 1. Rollladen-Gurtwickler Standard-Gerät oder Standard-Gerät für Minigurt oder oder Rollladen-Gurtwickler für große Gurtkästen 2. Abdeckblende für Rollladen-Gurt- wickler für große Gurtkästen 3. 2 x Montageschrauben 4. Entriegelungsklammer (im Gehäuse) 5. Wickelradfachabdeckung 6. Abdeckblende 7. Zugentlastung für Standard-Geräte oder Standard-Geräte für Minigurt * 8. -
Seite 5: Gesamtansicht
2. Gesamtansicht Rollladen-Gurtwickler * gilt analog auch für den Rollladen-Gurtwickler für große Gurtkästen Frontblende Befestigungslöcher Umlenkrolle Wickelradfach- abdeckung Gurteinlass Auf-Taste Ab-Taste Uhr-Taste Wickelrad Befestigungs- Setztaste haken Kontrollleuchte Reset-Taste Zugentlastung Befestigungslöcher Abdeckblende Verschlussklappe Moduleinschub Kabelkanal Anschlussklemmen... -
Seite 6: Zeichenerklärung
3. Zeichenerklärung Lebensgefahr HINWEIS / WIcHtIG durch Stromschlag. Auf diese Weise machen wir Sie auf weitere, für die ein- wandfreie Funktion, wichtige Inhalte aufmerksam. ◆ Dieses Zeichen weist Sie auf Gefahren bei Arbeiten an elektrischen Anschlüssen, Bauteilen etc. hin. Es fordert Sicherheitsmaßnahmen zum Schutz von Gesundheit und Leben. - Seite 7 4. Allgemeine Sicherheitshinweise Bei unsachgemäßem Gebrauch besteht erhöhte Nach der Norm DIN EN 13659 muss dafür Sorge getragen STOP Verletzungsgefahr. werden, dass die für die Behänge festgelegten Verschiebe- bedingungen nach EN 12045 eingehalten werden. In ◆ Unterweisen Sie alle Personen im sicheren Gebrauch ausgerollter Stellung muss bei einer Kraft von 150 N in des Rollladen-Gurtwickler.
-
Seite 8: Richtige Verwendung
◆ Für den elektrischen Anschluss muss am Einbauort Verwenden Sie nur Original-Ersatzteile ständig ein 230 V / 50 Hz Stromanschluss mit bauseiti- von RADEMAcHER. ger Freischaltvorrichtung (Sicherung) vorhanden sein. ◆ Sie vermeiden so Fehlfunktionen bzw. Schäden am ◆ Bei Verwendung eines Anschlusskabels mit Netzstecker Rollladen-Gurtwickler. -
Seite 9: Zulässige Rollladen-Gurtbänder
7. Zulässige Rollladen-Gurtbänder WIcHtIG HINWEIS Verwenden Sie nur Gurtbänder in den zulässigen Längen. Die Angaben sind Richtwerte und gelten für eine ideale Werden längere Gurtbänder eingezogen, kann das zur Einbausituation. Auf Grund von bauseitigen Gegebenhei- Beschädigung des Rollladen-Gurtwicklers führen. ten können die Werte abweichen. tabelle 1: Zulässige Rollladen-Gurtbänder für große Rollladen-Gurtwickler... -
Seite 10: Kurzbeschreibung
8. Kurzbeschreibung Funktionsmerkmale und Der Rollladen-Gurtwickler ist ein Rollladenantrieb für den Innenbereich. Die Montage erfolgt als Unterputzgerät. Steuerungsmöglichkeiten: Die Stromversorgung erfolgt über ein Anschlusskabel mit Netzstecker oder über eine fest verlegte Zuleitung. ◆ Manuelle Bedienung ◆ Zeitautomatik, je eine Schaltzeit für AUF ( s ) und AB ( t ) ◆... -
Seite 11: Sie Benötigen Folgendes Werkzeug
9.1 Sie benötigen folgende Werkzeuge ◆ Schraubendreher ◆ Kreuzschlitzschraubendreher ◆ Schere ◆ Zollstock oder Maßband ◆ Stift 9.2 Montagevorbereitungen Maße nehmen. ◆ Prüfen Sie, ob der Gurtkasten ausreichend Platz für den Rollladen-Gurtwickler bietet. Abbildung A) Standard-Gerät / Standard-Gerät für Minigurt Abbildung B) Gerät für große Gurtkästen Alle Maßangaben in mm... - Seite 12 9.2 Montagevorbereitungen Den alten Gurtwickler ausbauen, falls Sie eine bestehende Rollladenanlage umrüsten. ◆ Lassen Sie den Rollladen ganz herunter, bis die Lamel- len vollständig geschlossen sind. ◆ Bauen Sie den alten Gurtwickler aus und wickeln Sie das Gurtband ab. Es besteht Verletzungsgefahr durch die vorgespannte Feder im alten Gurtwickler.
-
Seite 13: Sicherheitshinweise Zum Elektrischen Anschluss
10. Sicherheitshinweise zum elektrischen Anschluss Bei allen Arbeiten an elektrischen Anlagen besteht HINWEIS Lebensgefahr durch Stromschlag. Der elektrische Anschluss des Rollladen-Gurtwicklers kann sowohl mit einem Anschlusskabel mit Netzstecker ◆ Der elektrische Anschluss und alle Arbeiten an elek- als auch über eine fest verlegte Zuleitung erfolgen. trischen Anlagen müssen durch eine zugelassene Elektrofachkraft, nach den Anschlussplänen in dieser Anleitung, erfolgen. -
Seite 14: Elektrischer Anschluss
10.1 Elektrischer Anschluss Standard-Gerät Gerät für große Gurtkästen Die gewünschte Zuleitung anschließen. Die Farbbelegung ist beim Anschluss nicht relevant. Beschädigte Kabel können einen Kurzschluss verursachen. ◆ Achten Sie auf eine sichere Verlegung. Zugent- lastung ◆ Das Anschlusskabel darf beim Anschrauben des Gurt- wicklers nicht gequetscht und beschädigt werden. -
Seite 15: Das Gurtband Einziehen Und Befestigen
11. Das Gurtband einziehen und befestigen Gurtband von oben einführen. Stecken Sie den Netzstecker in die Steckdose oder schalten Sie die Netzversorgung ein. Drücken Sie die [ Auf ]-taste solange, bis der Befestigungshaken im Wickelradfach gut erreichbar ist. Es besteht Verletzungsgefahr durch STOP das Wickelrad. -
Seite 16: Den Rollladen-Gurtwickler Einbauen
12. Den Rollladen-Gurtwickler einbauen Bauen Sie den Rollladen-Gurtwickler möglichst gerade ein, Standard-Gerät Gerät für große Gurtkästen damit sich das Gurtband korrekt aufwickeln kann. Achten Sie darauf, dass der Rollladen-Gurtwickler frei im Gurtkasten sitzt und nicht am Mauerwerk anliegt, es kann sonst zu Geräuschbildung kommen. -
Seite 17: Endpunkte Einstellen
13. Endpunkte einstellen WIcHtIG Damit der Rollladen oben und unten an der von Ihnen gewünschten Stelle stehenbleibt, müssen die Endpunkte eingestellt werden. Sie müssen unbedingt beide Endpunkte einstellen, sonst kann es zu Funktionsstörungen kommen. Den oberen Endpunkt einstellen WIcHtIG Die Setztast drücken und gedrückt halten. - Seite 18 13. Endpunkte einstellen Den unteren Endpunkt einstellen WIcHtIG Die Setztaste drücken und gedrückt halten. Achten Sie beim Einstellen des unteren Endpunktes darauf, dass das Gurtband beim Erreichen des Endpunktes nicht 1 x die [ Ab ]-taste drücken zu schlaff wird. Der Rollladen fährt herunter.
-
Seite 19: Manuelle Bedienung
14. Manuelle Bedienung Nach dem Einstellen der Endanschläge können Sie den Rollladen-Gurtwickler mit Hilfe der beiden Bedientasten steuern. Die Bedienung von Hand ist in jeder Betriebsart möglich und hat Vorrang vor den Automatikfunktionen. Den Rollladen öffnen. Der Rollladen fährt durch kurzen Tasten- druck bis zum oberen Endpunkt. -
Seite 20: Zeitautomatik; Kurzbeschreibung
15. Zeitautomatik; Kurzbeschreibung Gleiche Schaltzeiten für alle tage HINWEIS Sie können am Gurtwickler je eine Öffnungs- und Schließ- ◆ Zur Einstellung der Schaltzeiten müssen Sie diesen zeit einstellen, die an allen Tagen gilt. Beim Erreichen dieser Schritt einmalig zu der Zeit vornehmen, zu der sich Ihr Zeit öffnet oder schließt sich Ihr Rollladen automatisch. -
Seite 21: Die Zeitautomatik Ein - /Ausschalten
15.1 Eine Öffnungs- und Schließzeit einstellen Eine Schließzeit ( t ) einstellen Die tasten gleichzeitig kurz drücken. (z. B. um 20:30 Uhr abends) Die Kontrollleuchte blinkt zweimal kurz auf und der Rollladen fährt bis zum unteren Endpunkt. Die Zeitautomatik ist jetzt eingeschaltet und die Kontrollleuchte leuchtet dau- erhaft. -
Seite 22: Alle Einstellungen Löschen, Reset
16. Alle Einstellungen löschen, Reset Bei Bedarf können Sie alle Einstellungen löschen und den Auslieferungszustand des Rollladen-Gurtwicklers wieder herstellen. Drücken Sie die [ Reset ]-taste ca. 2 Sekunden lang. Die [ Reset ]-taste loslassen, ... ◆ ... danach sind alle Einstellungen gelöscht, (Endpunkte und Schaltzeiten). -
Seite 23: Den Rollladen-Gurtwickler Ausbauen (Z. B. Bei Umzug)
17. Den Rollladen-Gurtwickler ausbauen (z. B. bei Umzug) Standard-Gerät Gerät für große Gurtkästen Alle Einstellungen löschen. Dazu die [ Reset ]-Taste ca. 2 Sekunden lang drücken. Den Rollladen vollständig schließen. Die Taste weiter drücken und halten. Ziehen Sie dabei das Gurtband soweit wie möglich oben aus dem Rollladen-Gurtwickler heraus. - Seite 24 17. Den Rollladen-Gurtwickler ausbauen (z. B. bei Umzug) Kontrollieren Sie die Position des Befestigungshakens und fahren Sie, wenn nötig, den Haken in eine leicht zugängliche Position. Schalten Sie anschließend die Netzversorgung endgül- tig ab und lösen Sie die Netzverbindung des Rollladen- Gurtwicklers.
-
Seite 25: Das Gurtband Bei Geräteausfall Entfernen
18. Das Gurtband bei Geräteausfall entfernen Sollte der Rollladen-Gurtwickler einmal ausfallen und Standard- Getriebe- Gerät der Motor nicht mehr laufen, können Sie mit Hilfe der entriegelung Getriebeentriegelung das Gurtband vollständig aus dem Gurtwickler ziehen, ohne es zerschneiden zu müssen. Ziehen Sie den Netzstecker aus der Steckdose oder schalten Sie die Netzversorgung aus. -
Seite 26: Was Tun, Wenn
19. Was tun, wenn... ? Störung Mögliche Ursache / Lösung ...der Rollladen-Gurtwickler keine Funktion zeigt? Überprüfen Sie die Stromversorgung inkl. Anschlusskabel und Anschlussstecker..der Rollladen-Gurtwickler zur eingestellten a) Eventuell hat es einen Netzausfall gegeben. Stellen Sie die Schaltzeit nicht reagiert? Schaltzeiten neu ein, s. - Seite 27 19. Was tun, wenn... ? Störung Mögliche Ursache / Lösung ... der Rollladen im Tieflauf stehen bleibt? a) Der Rollladen ist eventuell auf ein Hindernis gelaufen. Fahren Sie den Rollladen wieder hoch und entfernen Sie das Hindernis. b) Die Lamellen haben sicher verschoben. Fahren Sie, wenn möglich, den Rollladen wieder hoch und richten Sie die Lamellen aus.
- Seite 28 19. Was tun, wenn... ? Störung Mögliche Ursache / Lösung ... der Rollladen-Gurtwickler morgens zur eingestellten Die Elektronik hat den Antrieb nach dem Schließen des Rollladens Schaltzeit nicht reagiert? abgeschaltet, da sich die Umlenkrolle nicht mehr bewegt hat. Das ist dann der Fall, wenn: a) beim Einstellen des unteren Endpunktes die [ Ab ]-Taste zu lange gedrückt wurde.
-
Seite 29: Hinweise Zur Wartung Und Pflege
20. Hinweise zur Wartung und Pflege Pflege Wartung AcHtUNG Sie können den Rollladen-Gurtwickler mit einem ange- feuchteten Tuch reinigen. Verwenden Sie bitte keine Eine mangelhafte Wartung kann zur Gefährdung aggressiven oder scheuernden Reinigungsmittel. von Personen durch Beschädigung Ihres Rollladen- Gurtwicklers und der Rollladenanlage führen. ◆... -
Seite 30: Technische Daten
21. technische Daten Versorgungsspannung: 230 V / 50 Hz Nennleistung: 70 W Leistung Stand-by: < 0,5 W Nenndrehmoment: 10 Nm (Standard-Gerät und Standard-Gerät für Minigurt) 14 Nm (Gerät für große Gurtkästen) Maximale Drehzahl: 30 U/min. (Standard-Gerät und Standard-Gerät für Minigurt) 24 U/min. -
Seite 31: Ce-Zeichen Und Eg Konformitätserklärung
22. cE-Zeichen und EG Konformitätserklärung Die elektrischen Rollladen-Gurtwickler rolloAutomat Die Konformität wurde nachgewiesen, die entsprechen- Standard (Art.-Nr. VK 2-1001 / VK 2-1002 / VK 2-1012)erfül- den Erklärungen und Unterlagen sind beim Hersteller len die Anforderungen der geltenden europäischen und hinterlegt. -
Seite 32: Garantiebedingungen
24. Garantiebedingungen RADEMACHER Geräte-Elektronik GmbH gibt eine 24-mona- ◆ Verwendung ungeeigneter Zubehörteile ◆ Schäden durch unzulässige Überspannungen tige Garantie für Neugeräte, die entsprechend der Einbau- (z. B. Blitzeinschlag ) anleitung montiert wurden. Von der Garantie abgedeckt ◆ Funktionsstörungen durch Funkfrequenzüberlagerun- sind alle Konstruktionsfehler, Materialfehler und Fabri- gen und sonstige Funkstörungen...
