4.5.3 Infrarot Verlängerung
Sofern Sie eine Verlängerung für das Infrarotkabel benötigen,
erhalten Sie bei TLS unter der Ident-No. 864 0018 ein zweipoliges
Kabel mit Stecker und Buchse. Das Kabel des Infrarot-Senders wird
mit der Klemmvorrichtung der Buchse verbunden.
Anschließend wird die Buchse mit dem Verlängerungskabel
zusammengeschlossen. Das andere Ende des Kabel wird an den
Anschlüssen IR1 und GND oder

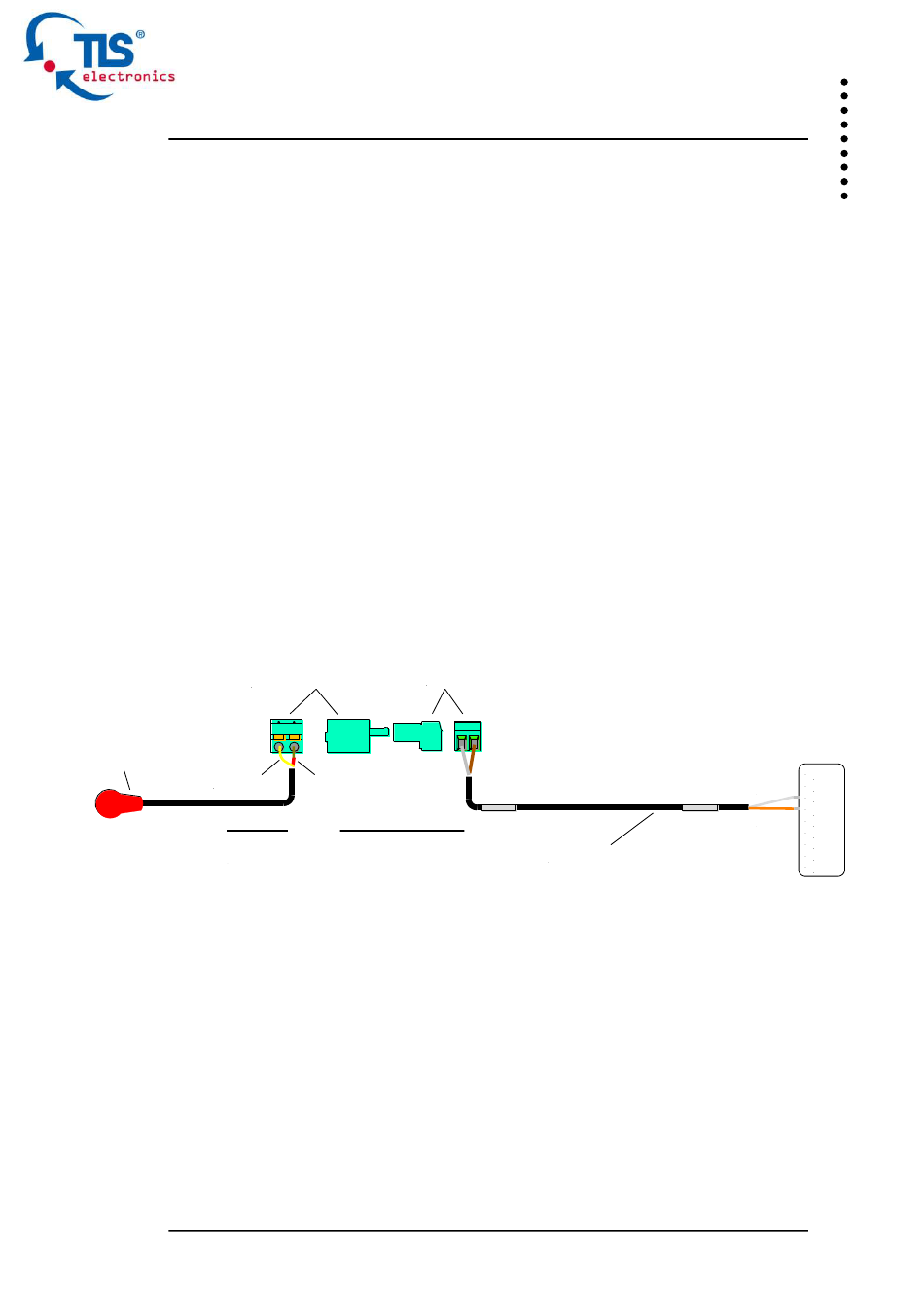

angebracht (siehe C 4.5.3 Skizze 9).
8705567
Buchse 2 polig,
zum einklemmen
Schirm
Infrarot Sender
Kupfer
IR Sender
Schirm Kupfer
rote / blaue Ader - weiße Ader
16
Skizze 9
8705568
Stecker 2 polig,
zum festschrauben
rot oder blau
Verlängerungskabel
- braune Ader
Bedienungsanleitung
IR2 und GND der Klemme X1
8640019 IR Sendekabel ÜL
PWR
1
GND
weiß 2
IR 1
3
4 GND
braun
5 IR 2
6
GND
TxD
7
GND
8
9 IN SS
