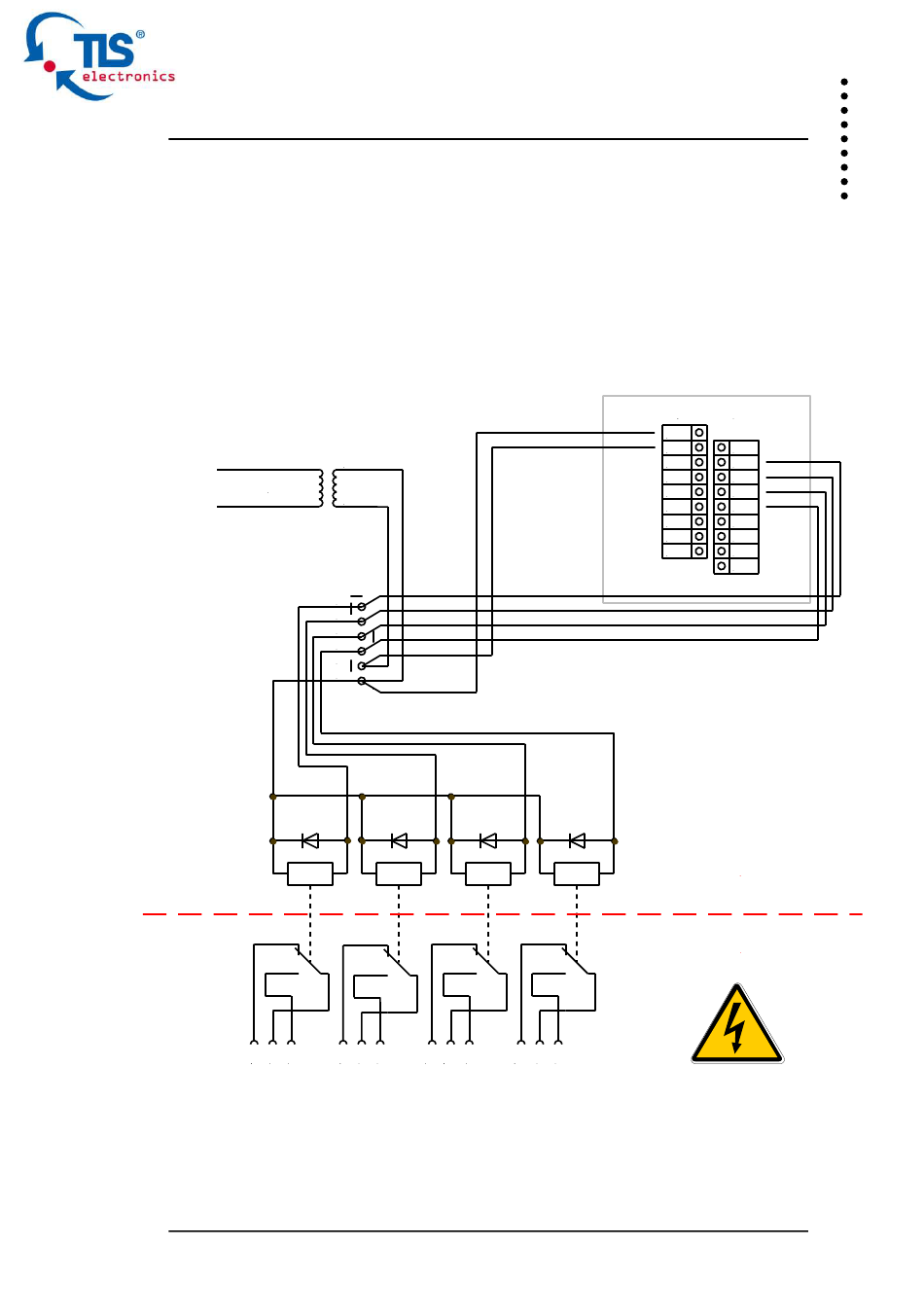

Die 4 Eingänge der Relaisbox sind an die Klemmen 2, 3, 4, 5 (OUT1,
OUT2, OUT3, OUT4) der Klemmleiste X2 auf der Rückseite der
QuickControl XL anzuschließen. Die Versorgungsspannung der
Relaisbox ist an die Klemme 1 (Power) der Klemmleiste X1 (QC)
anzuschließen.
7,5 VDC
230 VAC
0 V
1
2
3
4
0V
+
5 6 7 8
54
Skizze 49
9 10 11 12 13 14
Bedienungsanleitung
X1
PWR
GND
IR 1
GND
IR 2
GND
TxD
GND
IN SS
ANSCHLUSS
JEDER
ANSCHLUSS
ELEKTROFACHKRAFT
