9 Ground

C 4 Montage/Verkabelung

C 4.1 Montage QuickControl XL
 Montieren
Unterputzdose oder Kanaldose (Kennzeichen TOP = OBEN)
 Stecken Sie den Abdeckrahmen auf den Trägerrahmen
 Schließen Sie die QuickControl XL an Ihre Endgeräte an (siehe
C 4.2 und C 4.4)
 Stecken Sie die QuickControl XL auf den Trägerrahmen
 Eine Einbauverriegelung gegen Demontage ist möglich (siehe
C 3.1 Skizze 2)
12

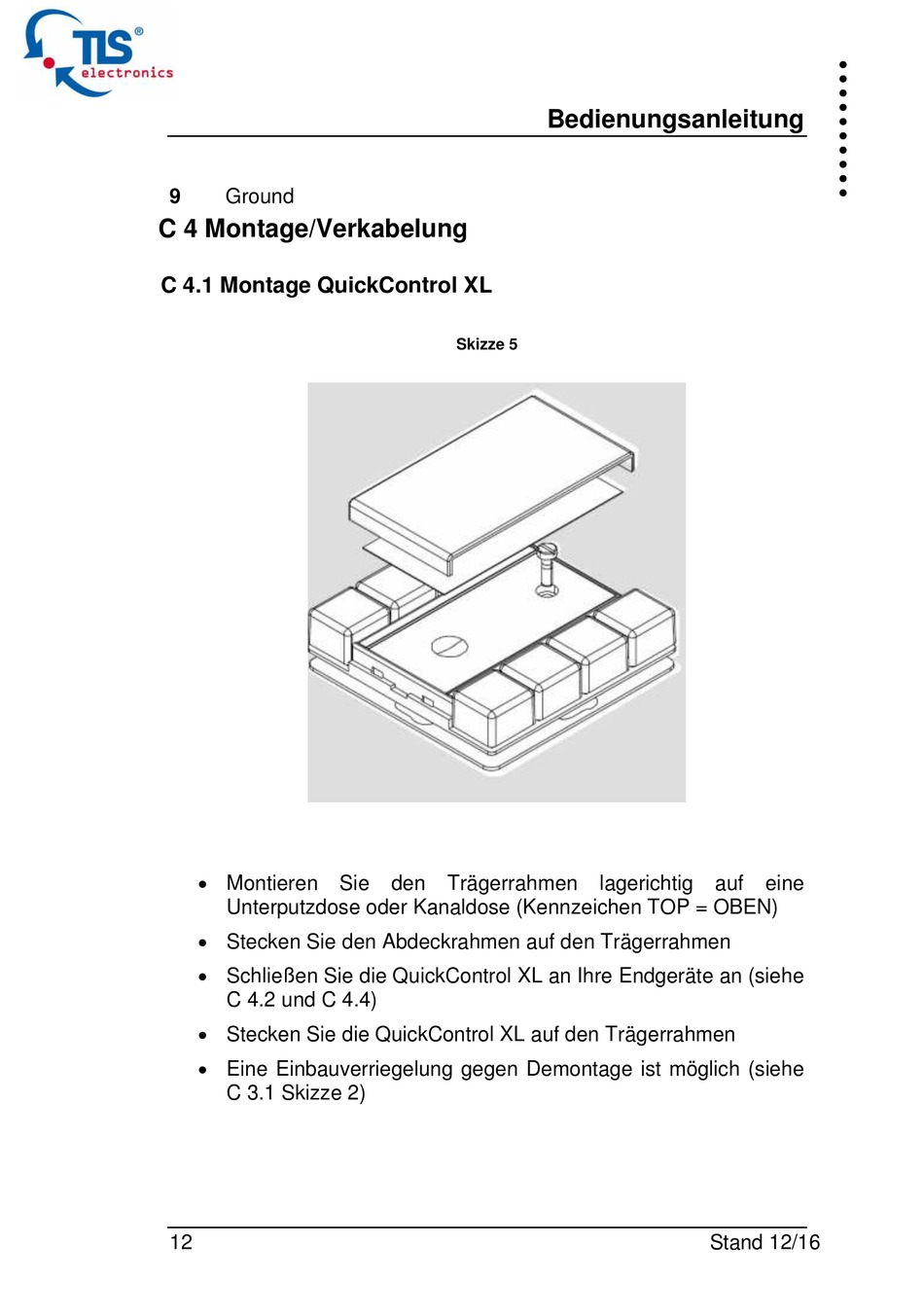

Skizze 5
Sie den Trägerrahmen
Bedienungsanleitung
lagerichtig auf
Stand 12/16
eine
