TLS ELECTRONICS QuickControl XL Bedienungsanleitung Seite 11

Bedienungsanleitung

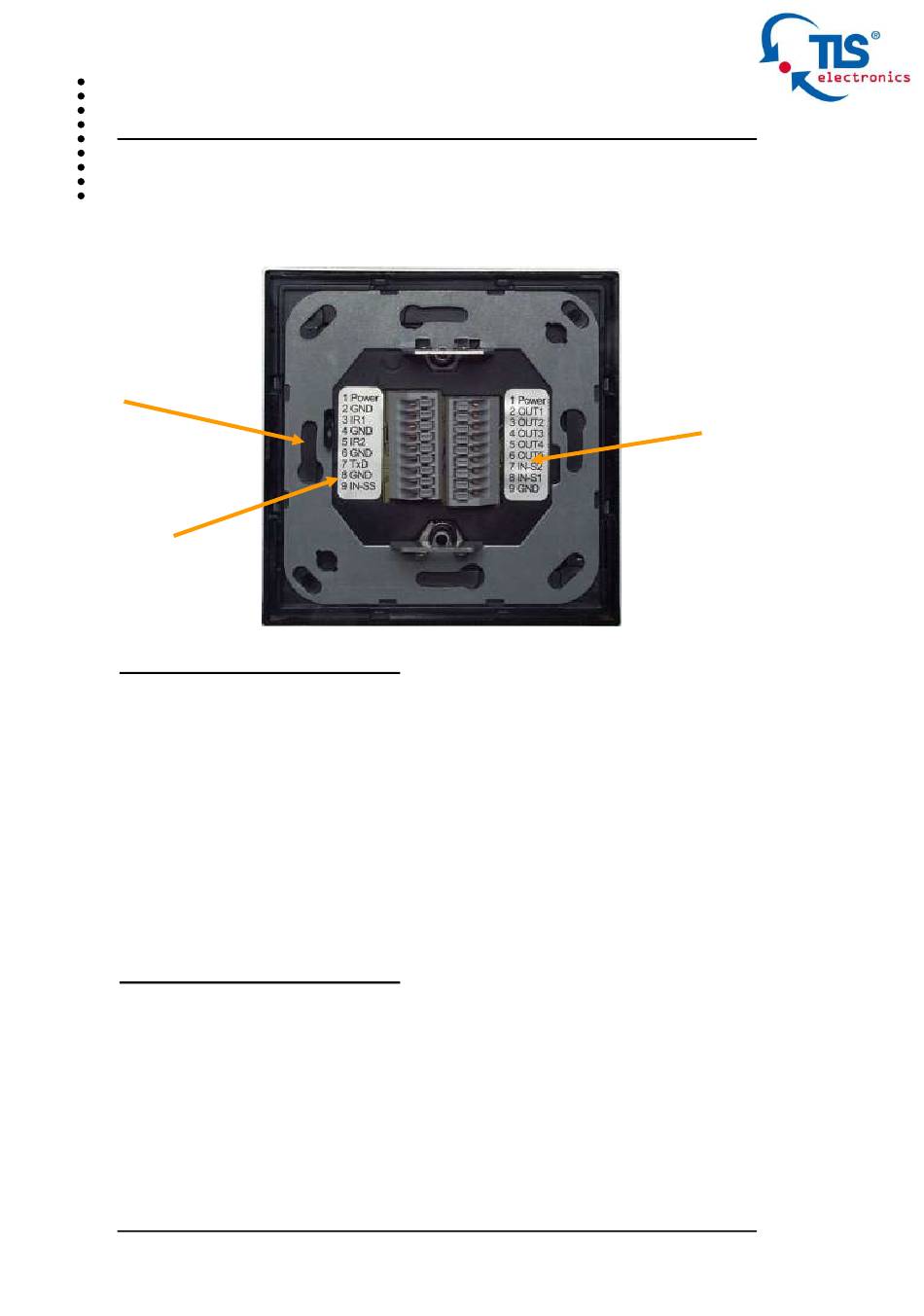

Mechanische Verriegelung
Gehäuse
X1
Anschlüsse Klemmleiste X1:
1 Spannungsversorgung +7,5 Volt
2 Spannungsversorgung Ground
3 Infrarot-Ausgang 1
4 Ground
5 Infrarot-Ausgang 2
6 Ground
7 RS232-Ausgang
8 Ground
9 Eingang Schlüsselschalter
Anschlüsse Klemmleiste X2:
1 Spannungsversorgung +7,5V
(z. B. für Spannungsversorgung Relaisbox)
2 Ausgang 1 (Relais)
3 Ausgang 2 (Relais)
4 Ausgang 3 (Relais)
5 Ausgang 4 (Relais)
6 Ausgang 5 (GreenLine-Funktion)
7 Externer Eingang 2
8 Externer Eingang 1
Stand 12/16
Skizze 4
X2
11
