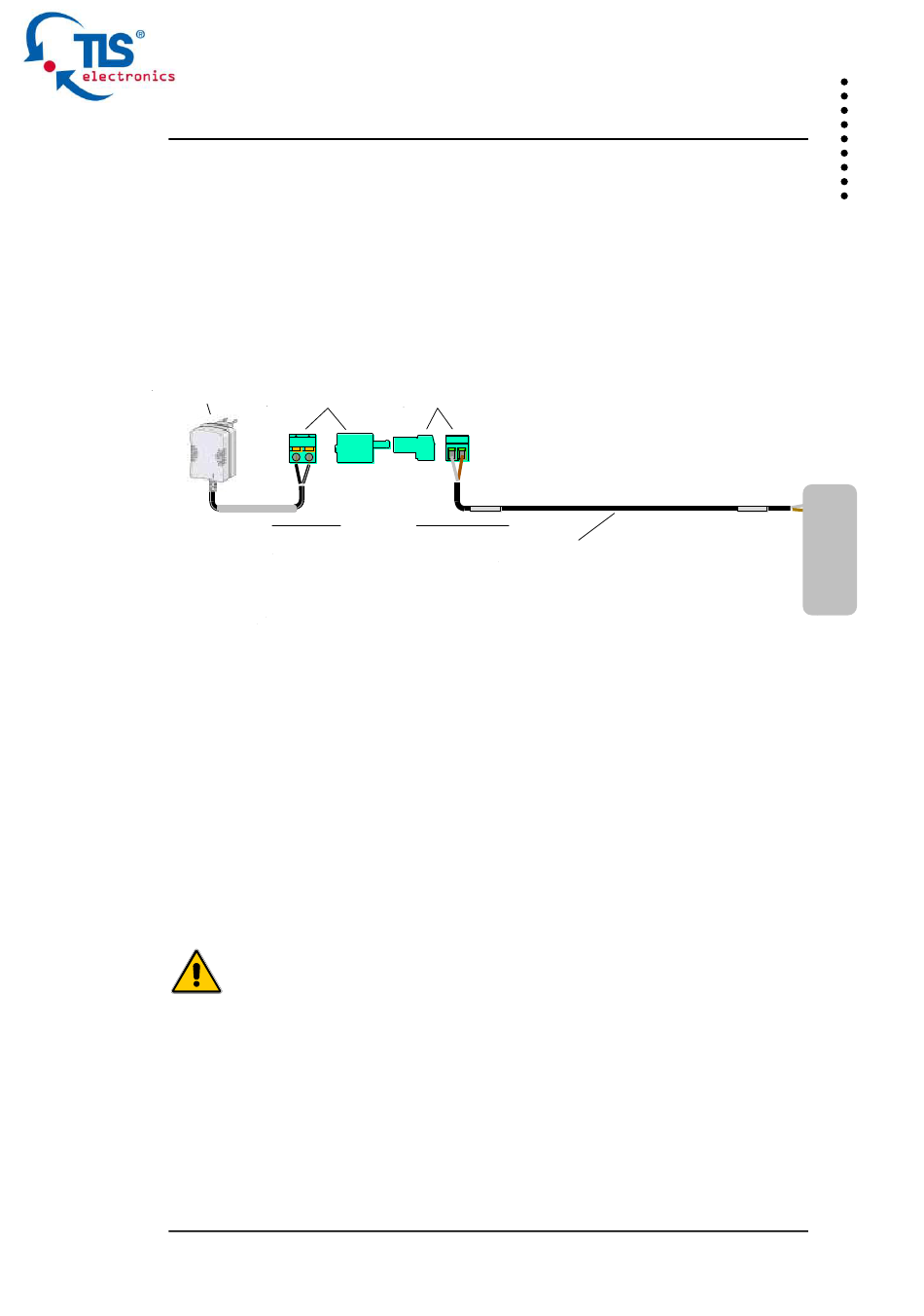

C 4.4 Steckernetzteil Verlängerung
8705567
Buchse 2 polig,
Steckernetzteil
zum einklemmen
Steckernetzteil
schwarz-weiße Ader
schwarze Ader
Wenn Sie eine Verlängerung für das Steckernetzteil benötigen,
bekommen Sie ein zweipoliges Kabel mit Stecker und Buchse
(Ident.No. 8640033). Die Buchse stecken Sie auf das zweipolige
Kabel des Steckernetzteils. Den Stecker stecken Sie auf das
Verlängerungskabel und verbinden das Kabel mit Power und GND
der Klemmleiste X1 (siehe C 4.2.2 Skizze 7).

C 4.5 Anschluss des Infrarot Emitters

Die Infrarot Emitter werden an der Klemmleiste X1 an den Klemmen
3 und 4 (beziehungsweise 5 und 6) angeschlossen. Achten Sie hier
auf die richtige Polung der Sendedioden.
Die rot gekennzeichnete Leitung des IR-Emitters wird immer an die
Klemmen IR1 oder IR2 angeschlossen. Die kupferfarbene Leitung
des IR-Emitters muss an die Klemme GND angeschlossen werden.
Der IR-Emitter wird direkt an den IR-Empfänger des Endgerätes
aufgeklebt.
C 4.5.1 Anschlussmöglichkeiten IR-Emitter
14
Bedienungsanleitung
Skizze 7
8705568
Stecker 2 polig,
zum festschrauben
Verlängerungskabel
- weiße Ader
- braune Ader
8640033 Spannungsversorg - Kabel ÜL
Das Steckernetzteil wird an die
Klemmen 1 und 2 der Klemmleiste
X1 angeschlossen. Achten Sie
hier auf die richtige Polung
des Steckernetzteiles.
Braune Ader an Anschluss GND.
Weiße Ader an Anschluss Power.
Stand 12/16
X1
1 1 Power Power
2 2 GND GND
3 IR1
3 GND
4 4 GND IR1
5 5 IR2 GND
6 6 GND IR2
7 7 TxD -----
8 -----
8 GND
9 GND
9 IN-SS
X1
