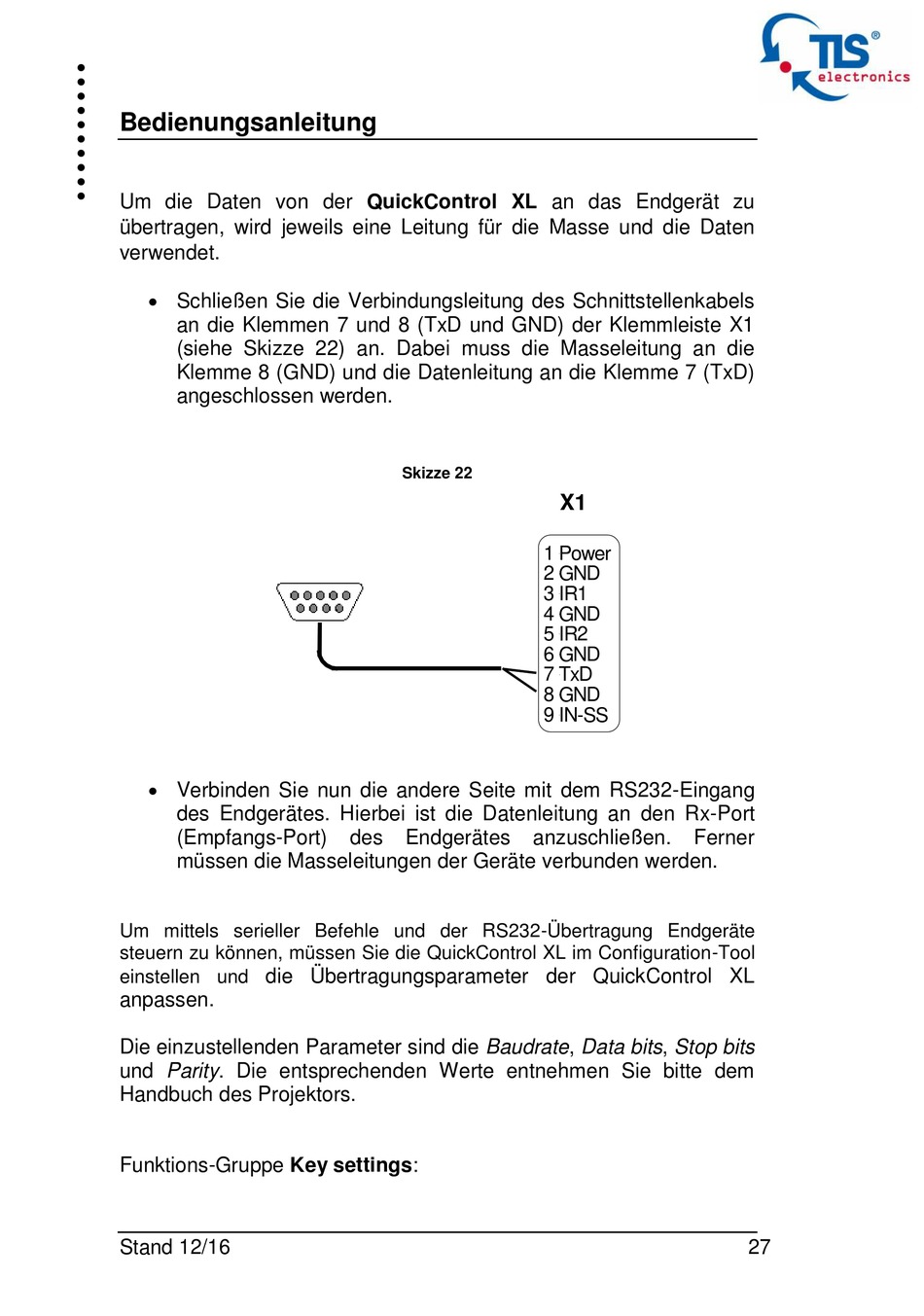

Um die Daten von der QuickControl XL an das Endgerät zu
übertragen, wird jeweils eine Leitung für die Masse und die Daten
verwendet.
 Schließen Sie die Verbindungsleitung des Schnittstellenkabels
an die Klemmen 7 und 8 (TxD und GND) der Klemmleiste X1
(siehe Skizze 22) an. Dabei muss die Masseleitung an die
Klemme 8 (GND) und die Datenleitung an die Klemme 7 (TxD)
angeschlossen werden.
 Verbinden Sie nun die andere Seite mit dem RS232-Eingang
des Endgerätes. Hierbei ist die Datenleitung an den Rx-Port
(Empfangs-Port)
müssen die Masseleitungen der Geräte verbunden werden.
Um mittels serieller Befehle und der RS232-Übertragung Endgeräte
steuern zu können, müssen Sie die QuickControl XL im Configuration-Tool
die Übertragungsparameter der QuickControl XL
einstellen und
anpassen.
Die einzustellenden Parameter sind die Baudrate, Data bits, Stop bits
und Parity. Die entsprechenden Werte entnehmen Sie bitte dem
Handbuch des Projektors.
Funktions-Gruppe Key settings:
Stand 12/16
Skizze 22
des Endgerätes
X1
1 Power
2 GND
3 IR1
4 GND
5 IR2
6 GND
7 TxD
8 GND
9 IN-SS
anzuschließen. Ferner
