Bedienungsanleitung
Es können je Anschluss bis zu zwei IR Emitter angeschlossen
werden.
Hierfür erhalten Sie bei TLS unter der Artikel-Nummer 864 0027
einen einfach IR Emitter und/oder unter der Artikel-Nummer 864
0028 einen zweifach IR Emitter.
Diese können miteinander kombiniert werden, wobei die maximale
Anzahl an IR Emittern pro Ausgang nicht überschritten werden darf.
C 4.5.2 Anschlussbeispiele IR-Emitter
2 x IR Emitter einfach:
Hier können Sie 2 einfach IR Emitter für IR-steuerbare Geräte an je
einem Ausgang anschließen. Die IR Emitter werden jeweils an den
Klemmen 3, 4 (IR1 + GND) sowie 5, 6 (IR2 + GND) angeschlossen.
3 x IR Emitter einfach:
Hier können Sie 2 einfach IR Emitter an einem Ausgang anschließen.
Diese werden an den Klemmen 5 und 6 (IR2 + GND) angeschlossen.
Einen weiteren Emitter schließen Sie an den Klemmen 3 und 4 (IR1 +
GND) an.
1 x IR Emitter einfach und 1 x IR Emitter zweifach:
1) Hier können Sie 1 einfach IR Emitter und 1 zweifach IR Emitter an
je einem Ausgang anschließen. Der einfach IR Emitter wird an den
Klemmen 3, 4 (IR1 + GND) angeschlossen, während der zweifach IR
Emitter an 5, 6 (IR2 + GND) befestigt wird.
2x 8640027, IR Emitter einfach
1x 8640027, IR Emitter einfach
1x 8640028, IR Emitter zweifach
Stand 12/16

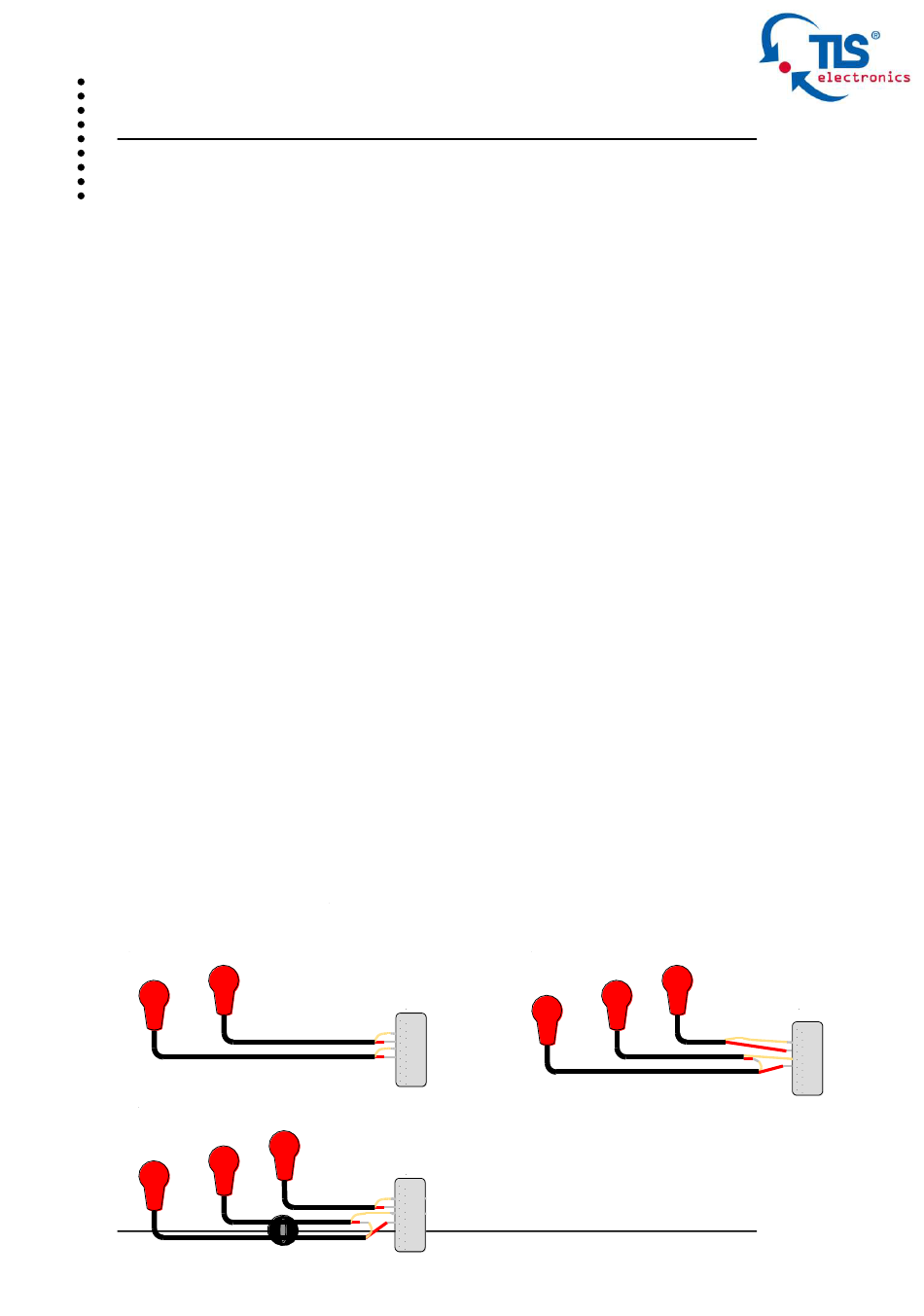

Skizze 8
Anschlussmöglichkeiten IR Emitter
X1
1 PWR
GND
2
IR 1
3
4
GND
5 IR 2
6 GND
TxD
7
8 GND
9 IN SS
X1
C
1 PWR
GND
2
IR 1
3
4 GND
5 IR 2
6 GND
7 TxD
GND
8
9 IN SS
3x 8640027, IR Emitter einfach
X1
1 PWR
GND
2
IR 1
3
4 GND
5 IR 2
6 GND
TxD
7
8 GND
9 IN SS
