C 4.2 Verkabelung QuickControl XL
Mit dem Schraubendreher müssen Sie die Befestigungsstifte nach
unten drücken (siehe C 3.3 Skizze 4). Damit öffnet sich die darunter
liegende Kabelklemme. Jetzt können Sie die Anschlusskabel von
Steckernetzteil, Infrarotempfänger, Relais usw. in die Öffnung
einschieben. Anschließend die Befestigungsstifte loslassen und das
Anschlusskabel ist befestigt.
C 4.3 Anschluss Steckernetzteil

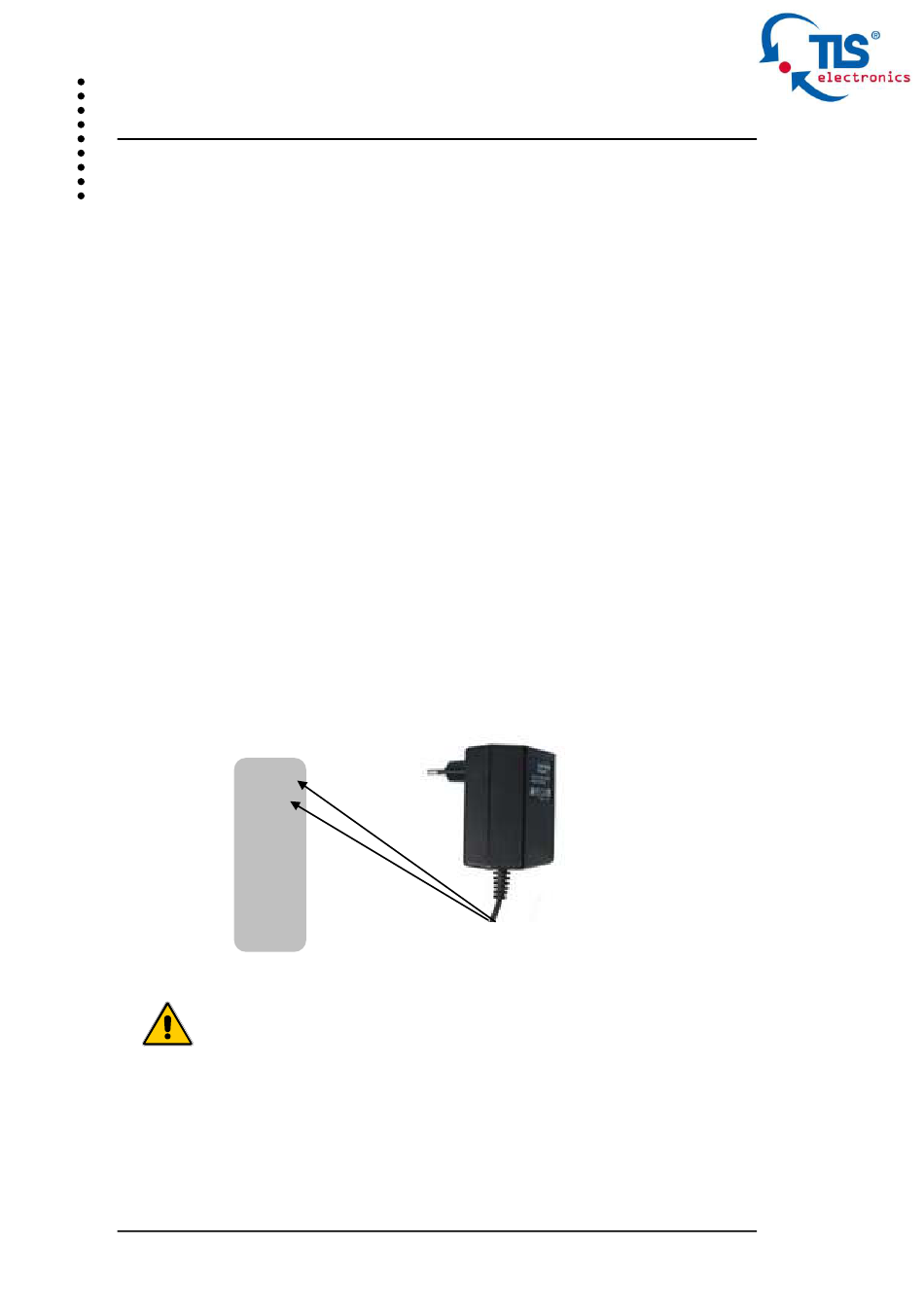

Schließen Sie die Verbindungsleitung des Steckernetzteiles an die
Klemmen 1 und 2 (Power + GND) der Klemmleiste X1 (siehe C 4.3
Skizze 6). Die positive Versorgungsspannung muss an die Klemme 1
und die Masseverbindung an die Klemme 2 angeschlossen werden.
X1
1 Power
2 GND
3 IR1
4 GND
5 IR2
6 GND
7 TxD
8 GND
9 IN-SS
Achten Sie darauf, dass das weiß gekennzeichnete Kabel des
Steckernetzteils mit der Klemme Power verbunden wird.
