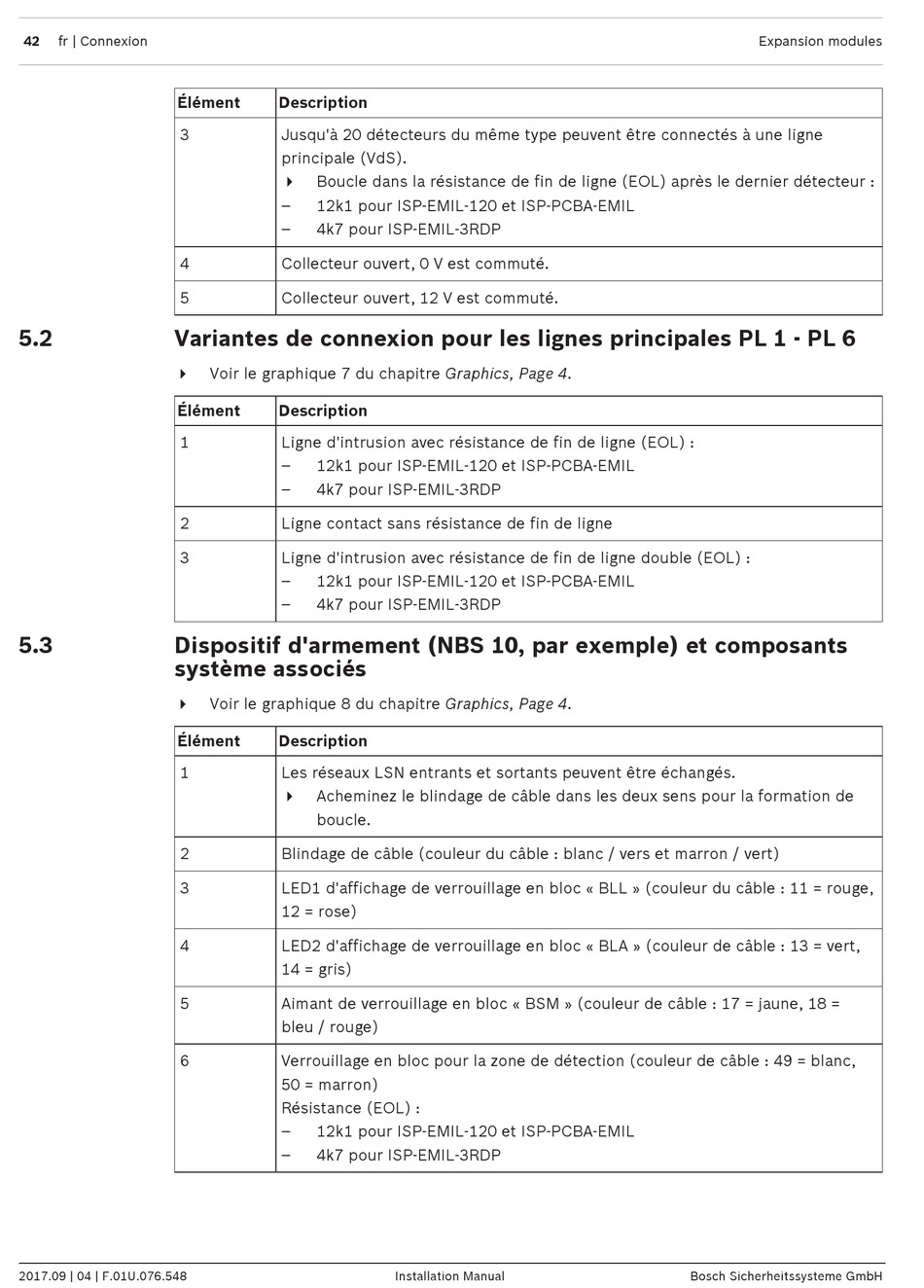

42 fr | Connexion
Élément
3
4
5
5.2 Variantes de connexion pour les lignes principales PL 1 - PL 6
4
Élément
1
2
3
5.3 Dispositif d'armement (NBS 10, par exemple) et composants
système associés
4
Élément
1
2
3
4
5
6
2017.09 | 04 | F.01U.076.548
Description
Jusqu'à 20 détecteurs du même type peuvent être connectés à une ligne
principale (VdS).
4 Boucle dans la résistance de fin de ligne (EOL) après le dernier détecteur :
– 12k1 pour ISP-EMIL-120 et ISP-PCBA-EMIL
– 4k7 pour ISP-EMIL-3RDP
Collecteur ouvert, 0 V est commuté.
Collecteur ouvert, 12 V est commuté.
Voir le graphique 7 du chapitre Graphics, Page 4.
Description
Ligne d'intrusion avec résistance de fin de ligne (EOL) :
– 12k1 pour ISP-EMIL-120 et ISP-PCBA-EMIL
– 4k7 pour ISP-EMIL-3RDP
Ligne contact sans résistance de fin de ligne
Ligne d'intrusion avec résistance de fin de ligne double (EOL) :
– 12k1 pour ISP-EMIL-120 et ISP-PCBA-EMIL
– 4k7 pour ISP-EMIL-3RDP
Voir le graphique 8 du chapitre Graphics, Page 4.
Description
Les réseaux LSN entrants et sortants peuvent être échangés.
4 Acheminez le blindage de câble dans les deux sens pour la formation de
boucle.
Blindage de câble (couleur du câble : blanc / vers et marron / vert)
LED1 d'affichage de verrouillage en bloc « BLL » (couleur du câble : 11 = rouge,
12 = rose)
LED2 d'affichage de verrouillage en bloc « BLA » (couleur de câble : 13 = vert,
14 = gris)
Aimant de verrouillage en bloc « BSM » (couleur de câble : 17 = jaune, 18 =
bleu / rouge)
Verrouillage en bloc pour la zone de détection (couleur de câble : 49 = blanc,
50 = marron)
Résistance (EOL) :
– 12k1 pour ISP-EMIL-120 et ISP-PCBA-EMIL
– 4k7 pour ISP-EMIL-3RDP
