BA-BelAir-EC-SE 9.5 - 12/2015

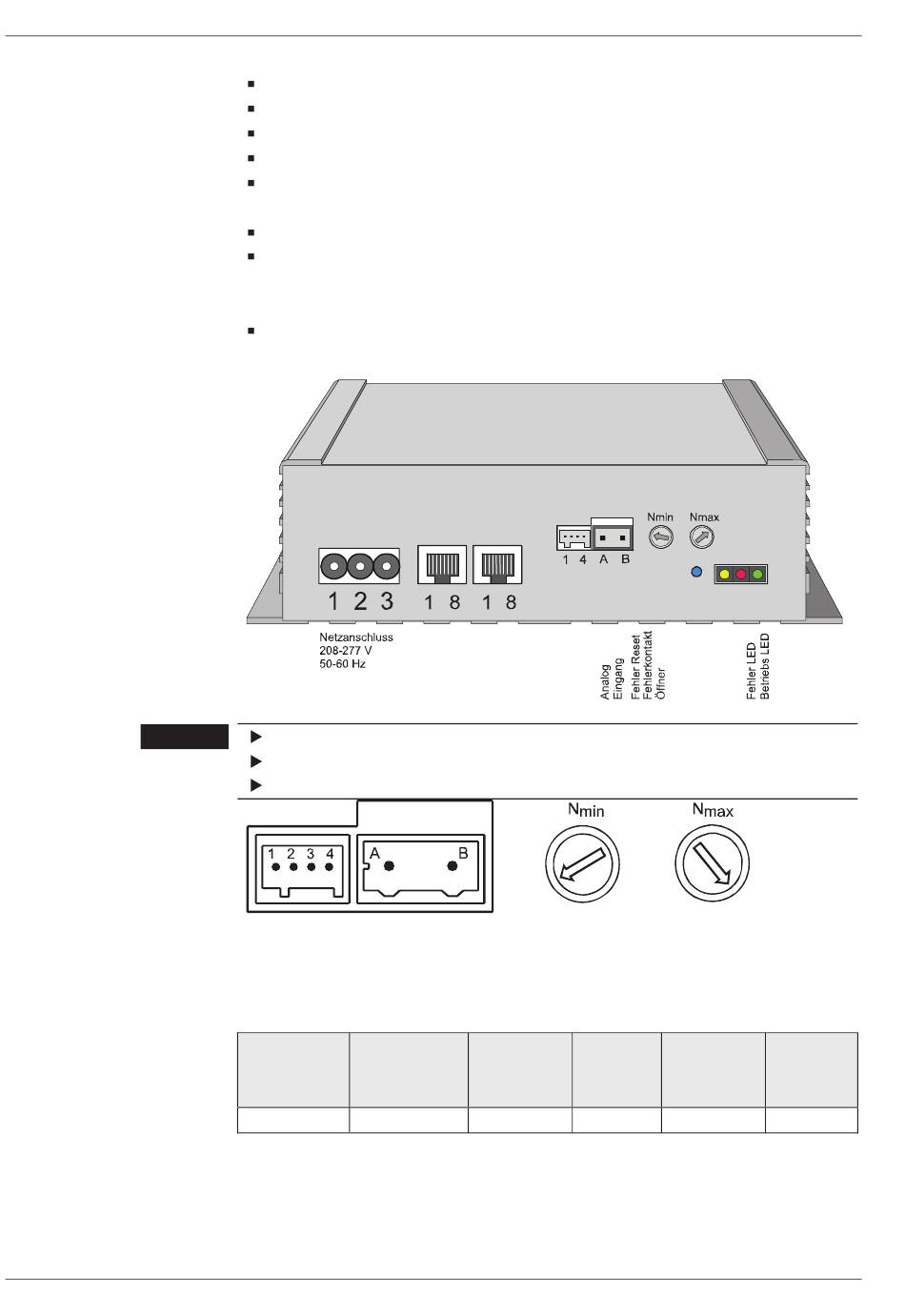

Bild 5-3:
Anschlüsse
ACHTUNG
Bild 5-4:
Schnittstellen
Tabelle 5-5:
Technische Daten EKE
DE-6/16
5.3.2. Leistungsmerkmale
Nur für den Betrieb von Nicotra Gebhardt EC-Motoren geeignet
Netzanschluss: Einphasen-Wechselstrom 208-277 V, 47-63 Hz
elektrische Motorleistung: 380W (EKE 05-0018-5E)
zulässige Umgebungstemperatur im Betrieb: 10°C bis + 40°C
Drehzahlstellung: min. und max. Drehzahlen (Möglichkeit zur
Nachtabsenkung)
Schnittstelle: Analog, 0...5V, 0...10V
Funktionsüberwachung: (potentialfreier Fehlerausgang)
- kein Fehler - Kontakt geschlossen
- Fehler (einschließlich keine Betriebsspannung) - Kontakt offen
Fehlerrücksetztaster
5.3.4. Anschlüsse / Schnittstellen
Potentiometer vorsichtig drehen!
Anschläge nicht überdrehen!
Interne Rampenzeiten beachten!
1 = +5V
2 = 0...10V
3 = 0...5V
4 = Masse
5.3.5. Technische Daten
EKE
04-/05-
0018-5E-IA 208V - 277V 420
A = Fehlerkontakt
B = Fehlerkontakt
Eingang
Ausgang
(1~)
(3-strängig)
47 - 63Hz
Vpic-pic(=)
N
=
N
=
min
max
minimaler
maximaler Drehzahlwert
Drehzahlwert
Nenn-
Ausgangs-
leistung
nennstrom
P [W]
I
(3~) [A]
a
400
1,74
Deutsch
Leistungs-
faktor
cos phi
0,99
