170 | Türkçe

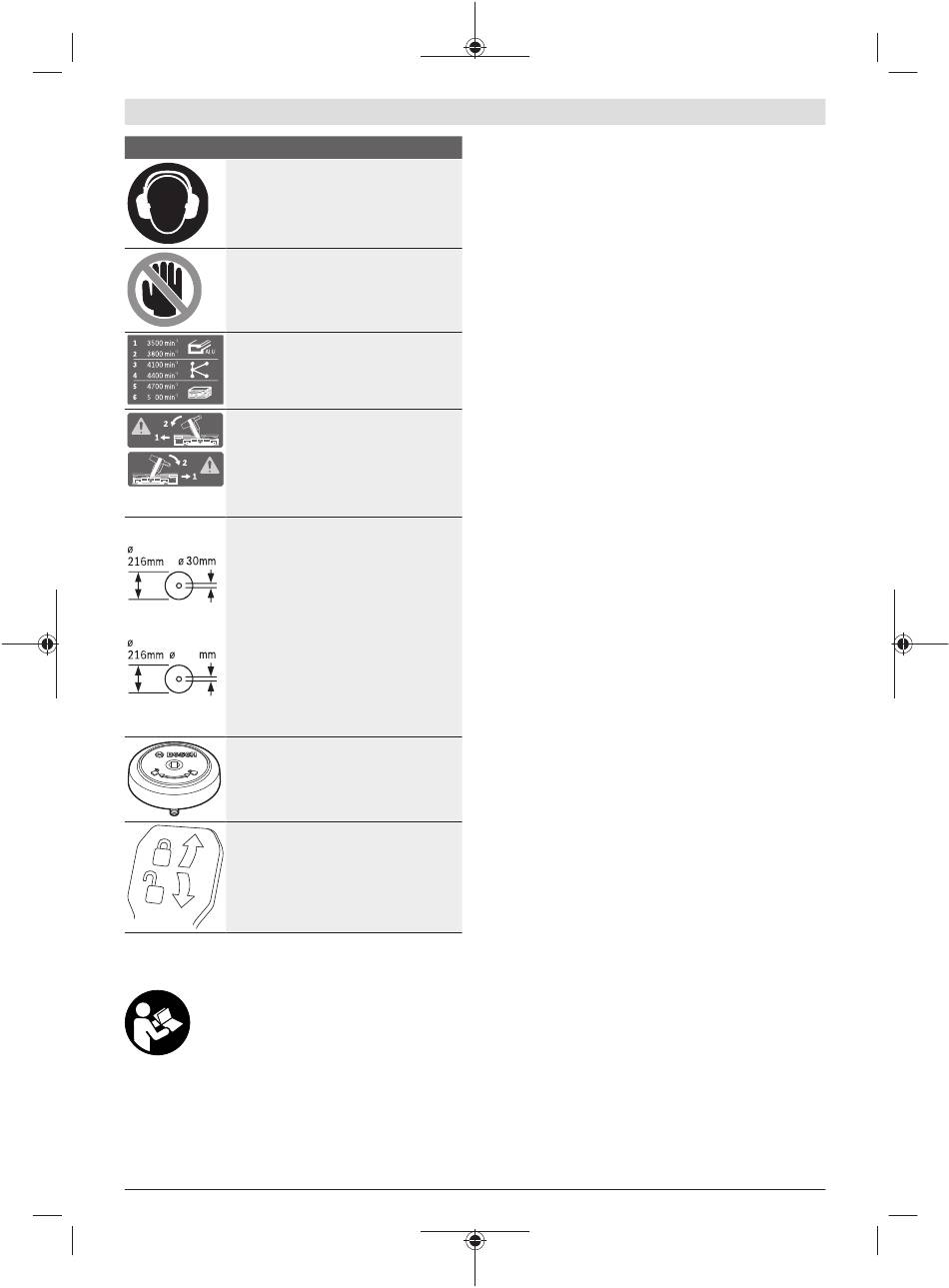

Semboller ve anlamları
Kulak koruması kullanın. Çalışırken
çıkan gürültü kalıcı işitme kayıplarına
neden olabilir.
Tehlikeli alan! Ellerinizi, parmaklarınızı
veya kollarınızı mümkün olduğu kadar
bu alandan uzak tutun.
Bu tablo işlenen malzemeye bağlı olarak
tavsiye edilen devir sayısı kademesini
göstermektedir: Alüminyum, plastik,
ahşap.
3
Dikey gönye açılarında kesme yaparken,
konumu ayarlanabilir dayama rayları
dışarı çekilmeli veya bütünüyle
çıkarılmalıdır.
3 601 M19 2.. Testere bıçağının ölçülerine dikkat edin.
Testere bıçağının delik çapı arada boşluk
kalmadan alet miline uymalıdır. Redüktör
parçalarının kullanılması gerekli
olduğunda, redüktör parçası ölçülerinin
testere bıçağı kalınlığına, delik çapına ve
3 601 M19 2B.
uç mili çapına uygun olmasına dikkat
edin. Mümkün olduğu kadar testere
25,4
bıçağı ile birlikte teslim edilen redüktör
parçalarını kullanın.
Testere bıçağı çapı sembol üzerindeki
veriye uymalıdır.
SDS piminin testere bıçağını sıkmak için
(saat hareket yönünün tersine) ve
gevşetilmesi için (saat hareketi yönünde)
dönme yönünü gösterir.
Sıkıştırma kolu kapalı:
Alet kolunun ayarlanmış dikey gönye açısı
muhafaza edilir.
Sıkıştırma kolu açık:
Dikey gönye açıları ayarlanabilir.
Ürün ve performans açıklaması
Bütün güvenlik talimatını ve uyarıları
okuyun. Güvenlik talimatlarına ve uyarılara
uyulmadığı takdirde elektrik çarpmasına,
yangına ve/veya ciddi yaralanmalara neden
olunabilir.
Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat
edin.
1 609 92A 5U6 | (14.10.2020)
Usulüne uygun kullanım
Bu elektrikli el aleti; sabit olarak ahşap malzemede düz hatlı,
uzunlamasına ve çapraz kesim işleri için tasarlanmıştır. –52°
ile +60° arası yatay gönye açıları ve 47° (sol taraflı) ile 47°
(sağ taraflı) dikey gönye açıları mümkündür.
Bu elektrikli el aletinin gücü sert/yumuşak ahşapla yonga
levha ve elyaflı plakaların kesilmesine göre tasarlanmıştır.
Uygun testere bıçakları kullanılarak alüminyum profil
levhaların ve plastiklerin testerelenmesi de mümkündür.
Şekli gösterilen elemanlar
Şekli gösterilen elemanların numaraları grafik sayfasındaki
elektrikli el aleti resmindeki numaralarla aynıdır.
(1) Çekme tertibatı
(2) Talaş atma yeri
(3) Taşıma tutamağı
(4) Derinlik mesnedi ayar vidası
(5) Lazer koruma kapağı
(6) Kayıcı makara
(7) Açma/kapama şalteri emniyeti
(8) Açma/kapama şalteri
(9) Tutamak
(10) Koruyucu kapak
(11) Pandül koruma kapağı
(12) Testere bıçağı
(13) Testere tezgahı uzatması
(14) Dayama rayı
(15) Konumu ayarlanabilir dayama rayı
(16) Testere tezgahı
Testere tezgahı uzatması sıkıştırma kolu
(17)
(18) Gönye açısı skalası (yatay)
(19) Yerleştirme plakası
(20) Kilitleme kancası
(21) İstenen gönye açısı için sabitleme topuzu (yatay)
(22) Gönye açısı ön ayarı kolu (yatay)
(23) Devrilme emniyeti
(24) Gönye açısı göstergesi (yatay)
(25) Standart gönye açıları için çentikler (yatay)
(26) Montaj delikleri
(27) Tutamak girintileri
(28) Vidalı işkence
(29) Standart gönye açıları 45°, 22,5° ve 33,9° için
dayanak (dikey)
(30) Gönye açısı skalası (dikey)
(31) Sağ gönye açısı için açı göstergesi (dikey)
(32) Derinlik mesnedi
(33) Çekme tertibatı sabitleme vidası
(34) İç altıgen anahtar (5 mm)
(35) Vidalı işkence delikleri
