SMA Solar Technology AG
Position
Bezeichnung
F
Anschlussklemmen Loads für den Anschluss der Verbraucher (N, PE)
G
Anschlussklemmen PV-System für den Anschluss der PV-Anlage (L1, L2, L3, N, PE)
H
Leitungsschutzschalter für den Anschluss der Sunny Island (L)
I
Anschlussklemmen Clusters für den Anschluss der Sunny Island (N, PE)
J
Anschlussklemme X5 Equipotential Busbar für den Anschluss des Schutzleiters
(für die Erdung des gesamten Multicluster-Systems)

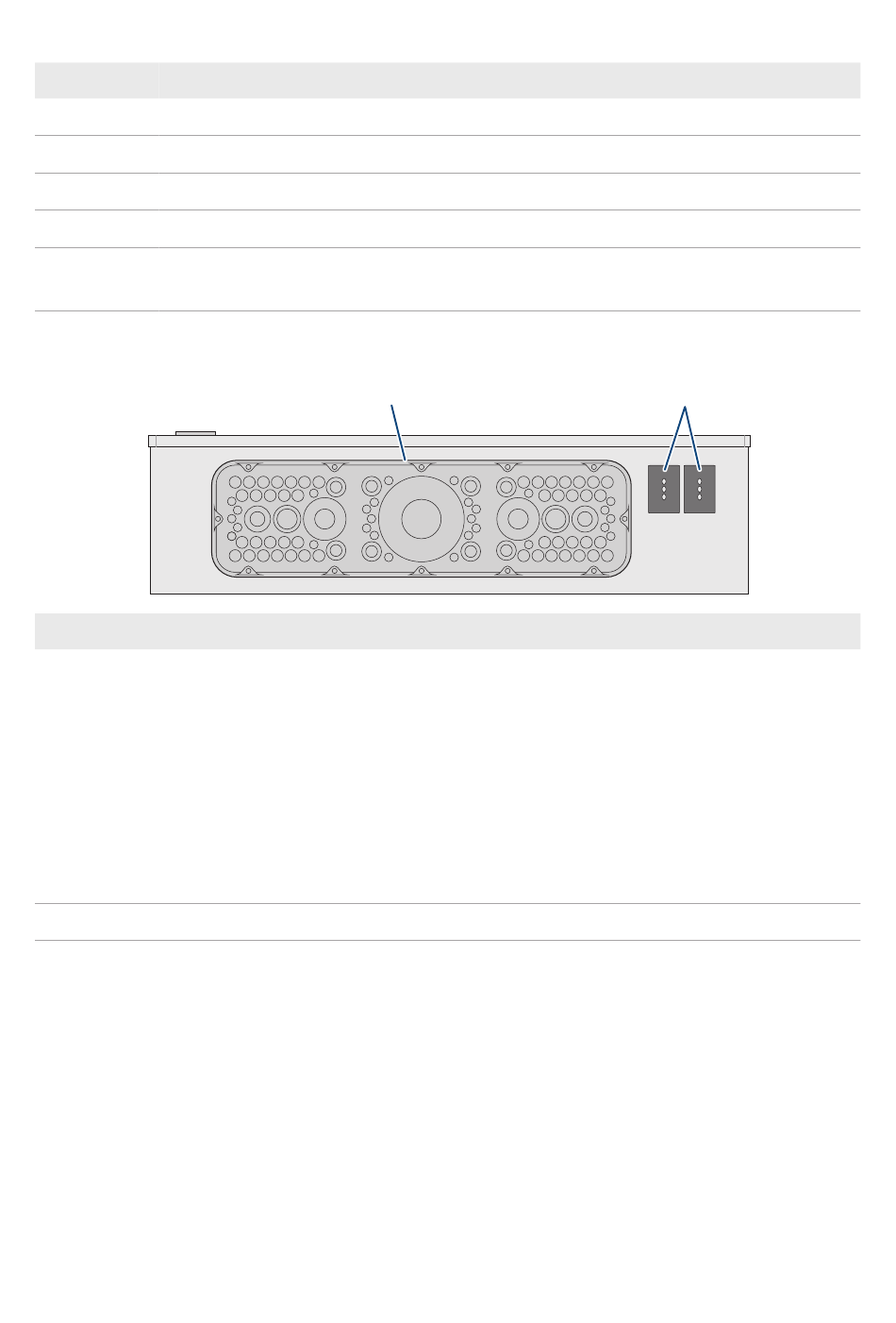

6.1.2
Unteransicht
Position
A
B
6.2
Generator anschließen
Sie können an die Multicluster-Box einen 3-phasigen Generator, wie z. B. einen Dieselgenerator
oder andere netzbildende Stromerzeuger anschließen. Sie haben aber auch die Möglichkeit das
öffentliche Stromnetz anzuschließen. Die Außenleiter L1, L2 und L3 werden in der Multicluster-Box
über einen Sicherungslasttrennschalter geführt. Werkseitig sind Sicherungseinsätze mit einem
Nennstrom von 80 A montiert.
Betriebsanleitung
Bezeichnung
Bodenplatte mit Membranen zum Durchführen der Leistungskabel:
• 28 Membrane für Kabelaußendurchmesser 5 mm bis 11 mm
• 48 Membrane für Kabelaußendurchmesser 10 mm bis 15 mm
• 8 Membrane für Kabelaußendurchmesser 15 mm bis 25 mm
• 2 Membrane für Kabelaußendurchmesser 19 mm bis 34 mm
• 2 Membrane für Kabelaußendurchmesser 26 mm bis 35 mm
• 2 Membrane für Kabelaußendurchmesser 26 mm bis 54 mm
• 1 Membran für Kabelaußendurchmesser 50 mm bis 110 mm
2-teilige Kabeldurchführung zum Durchführen der Datenkabel
A
6 Elektrischer Anschluss
B
MC-BOX-6-3-BE-de-30
19
