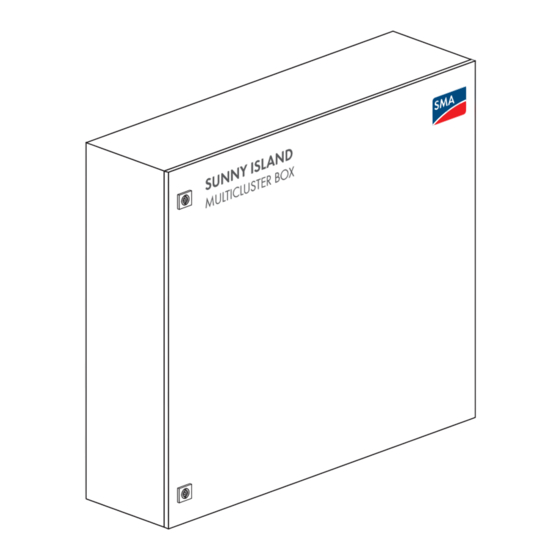

- Seite 1 Betriebsanleitung MULTICLUSTER-BOX 6 DEUTSCH MC-BOX-6-3-BE-de-30 | Version 3.0...
-
Seite 2: Rechtliche Bestimmungen
SMA Solar Technology AG Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der SMA Solar Technology AG. Kein Teil dieses Dokuments darf vervielfältigt, in einem Datenabrufsystem gespeichert oder in einer anderen Art und Weise (elektronisch, mechanisch durch Fotokopie oder Aufzeichnung) ohne die vorherige schriftliche Genehmigung von SMA Solar Technology AG übertragen werden. - Seite 3 SMA Solar Technology AG Rechtliche Bestimmungen Copyright © 2021 SMA Solar Technology AG. Alle Rechte vorbehalten. Betriebsanleitung MC-BOX-6-3-BE-de-30...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis SMA Solar Technology AG Inhaltsverzeichnis Hinweise zu diesem Dokument..........Gültigkeitsbereich....................... Zielgruppe ........................Warnhinweisstufen..................... Symbole im Dokument ....................Auszeichnungen im Dokument .................. Benennungen im Dokument..................Weiterführende Informationen .................. Sicherheit................... Bestimmungsgemäße Verwendung................Wichtige Sicherheitshinweise ..................Lieferumfang................11 Produktübersicht ..............12 Produktbeschreibung ....................12 Symbole am Produkt .................... - Seite 5 SMA Solar Technology AG Inhaltsverzeichnis Leistungskabel einführen.................... 26 Datenkabel einführen....................27 10 Allgemeine Wartungsarbeiten..........29 11 Produkt außer Betrieb nehmen..........31 12 Technische Daten..............32 13 Begriffe für Multicluster-Technologie ........36 14 Kontakt..................38 15 EU-Konformitätserklärung............41 Betriebsanleitung MC-BOX-6-3-BE-de-30...
-
Seite 6: Hinweise Zu Diesem Dokument
SMA Solar Technology AG Hinweise zu diesem Dokument Gültigkeitsbereich Dieses Dokument gilt für: • MC-BOX-6.3-11 (Multicluster-Box 6) Zielgruppe Die in diesem Dokument beschriebenen Tätigkeiten dürfen nur Fachkräfte durchführen. Fachkräfte müssen über folgende Qualifikation verfügen: • Schulung im Umgang mit Gefahren und Risiken bei der Installation, Reparatur und Bedienung elektrischer Geräte, Batterien und Anlagen... -
Seite 7: Auszeichnungen Im Dokument
Benennung in diesem Dokument Multicluster-Box 6.3 Multicluster-Box Sunny Island 6.0H / 8.0H Sunny Island, Batterie-Wechselrichter Weiterführende Informationen Weiterführende Informationen finden Sie unter www.SMA-Solar.com. Titel und Inhalt der Information Art der Information SUNNY ISLAND 4.0M / 6.0H / 8.0H Betriebsanleitung Betriebsanleitung... -
Seite 8: Sicherheit
Ort gültigen Gesetze, Bestimmungen, Vorschriften und Normen ein. Ein anderer Einsatz kann zu Personen- oder Sachschäden führen. Eingriffe in SMA Produkte, z. B. Veränderungen und Umbauten, sind nur mit ausdrücklicher schriftlicher Genehmigung von SMA Solar Technology AG gestattet. Nicht autorisierte Eingriffe führen zum Wegfall der Garantie- und Gewährleistungsansprüche sowie in der Regel zum... -
Seite 9: Lebensgefahr Durch Stromschlag Beim Berühren Spannungsführender Teile Oder Kabel
SMA Solar Technology AG 2 Sicherheit Dieses Kapitel beinhaltet Sicherheitshinweise, die bei allen Arbeiten immer beachtet werden müssen. Das Produkt wurde gemäß internationaler Sicherheitsanforderungen entworfen und getestet. Trotz sorgfältiger Konstruktion bestehen, wie bei allen elektrischen oder elektronischen Geräten, Restrisiken. Um Personen- und Sachschäden zu vermeiden und einen dauerhaften Betrieb des Produkts zu gewährleisten, lesen Sie dieses Kapitel aufmerksam und befolgen Sie zu jedem... -
Seite 10: Auswirkungen Einer Not-Abschaltung
2 Sicherheit SMA Solar Technology AG Auswirkungen einer Not-Abschaltung Bei einer Not-Abschaltung am Batterie-Wechselrichter wird das System ungeregelt abgeschaltet und nicht gespeicherte Daten gehen verloren. • Not-Abschaltungen ausschließlich zur Vermeidung von Gefahren oder Folgeschäden auslösen. • Nach einer Notabschaltung immer prüfen, ob Sicherungselemente, z. B. -
Seite 11: Lieferumfang
SMA Solar Technology AG 3 Lieferumfang Lieferumfang Prüfen Sie den Lieferumfang auf Vollständigkeit und äußerlich sichtbare Beschädigungen. Setzen Sie sich bei unvollständigem Lieferumfang oder Beschädigungen mit Ihrem Fachhändler in Verbindung. Abbildung 1: Bestandteile des Lieferumfangs Position Anzahl Bezeichnung Multicluster-Box Schaltschrankschlüssel Datenkabel für Kommunikation (5 m, schwarz) -
Seite 12: Produktübersicht
SMA Solar Technology AG Produktübersicht Produktbeschreibung Die Multicluster-Box ist eine Komponente der SMA Multicluster-Technologie für Inselnetzsysteme, Ersatzstromsysteme und Systeme zur Eigenverbrauchsoptimierung. Die Multicluster-Box ist ein AC- Hauptverteiler, an den Sie bis zu 2 Cluster anschließen können. Jedes Cluster ist 3-phasig und besteht aus 3 DC-seitig parallel geschalteten Wechselrichtern Sunny Island 6.0H / 8.0H ab... -
Seite 13: Symbole Am Produkt
SMA Solar Technology AG 4 Produktübersicht Symbole am Produkt Symbol Erklärung Warnung vor elektrischer Spannung Das Produkt arbeitet mit hohen Spannungen. Warnung vor heißer Oberfläche Das Produkt kann während des Betriebs heiß werden. Dokumentationen beachten Beachten Sie alle Dokumentationen, die mit dem Produkt geliefert werden. -
Seite 14: Systemaufbau
4 Produktübersicht SMA Solar Technology AG Systemaufbau PV-MODULE PV-WECHSELRICHTER PV-Hauptverteiler (nicht Lieferbestandteil) MULTICLUSTER BOX (AC-Hauptverteiler) VERBRAUCHER GENERATOR Verbraucherschütz Generatorschütz Sunny Island-Schütz SUNNY ISLAND BATTERIESICHERUNG BATTERIE Abbildung 3: Verschaltungsprinzip eines Multicluster-Systems – Beispiel mit Multicluster-Box MC-BOX-6-3-BE-de-30 Betriebsanleitung... -
Seite 15: Montage
SMA Solar Technology AG 5 Montage Montage Voraussetzungen für die Montage Anforderungen an den Montageort: WARNUNG Lebensgefahr durch Feuer oder Explosion Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. Tod oder schwere Verletzungen können die Folge sein. • Das Produkt nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe oder brennbare Gase befinden. - Seite 16 5 Montage SMA Solar Technology AG Zulässige und unzulässige Montagepositionen: 90° Abbildung 4: Zulässige und unzulässige Montagepositionen Maße für Montage: Ø 8 Abbildung 5: Position der Befestigungspunkte (Maßangaben in mm) MC-BOX-6-3-BE-de-30 Betriebsanleitung...
-
Seite 17: Produkt Montieren
SMA Solar Technology AG 5 Montage Produkt montieren WARNUNG Lebensgefahr durch Kippen oder Abstürzen von angehobenen oder schwebenden Lasten Das Produkt kann durch unachtsames oder zu schnelles Anheben und Transportieren oder durch Vibrationen kippen oder abstürzen. Tod oder schwere Verletzungen können die Folge sein. -
Seite 18: Elektrischer Anschluss
6 Elektrischer Anschluss SMA Solar Technology AG Elektrischer Anschluss Übersicht des Anschlussbereichs 6.1.1 Innenansicht Fuses SIBUCTRL Sl v2/L3 Sl v1/L2 Mstr/L1 BackupVtgCur BackupVtgCur BackupVtgCur ComSyncTn ComSyncOut L1 L2 L3 F4.1 F4.2 F4.3 F4.4 F4.5 F4.6 Equipotential Generator Generator Loads Loads... -
Seite 19: Unteransicht
SMA Solar Technology AG 6 Elektrischer Anschluss Position Bezeichnung Anschlussklemmen Loads für den Anschluss der Verbraucher (N, PE) Anschlussklemmen PV-System für den Anschluss der PV-Anlage (L1, L2, L3, N, PE) Leitungsschutzschalter für den Anschluss der Sunny Island (L) Anschlussklemmen Clusters für den Anschluss der Sunny Island (N, PE) Anschlussklemme X5 Equipotential Busbar für den Anschluss des Schutzleiters... -
Seite 20: Elektrische Verbraucher Anschließen
6 Elektrischer Anschluss SMA Solar Technology AG Anschluss des öffentlichen Stromnetzes: ☐ Für das öffentliche Stromnetz darf die Anwendungsregel VDE-AR-N 4105 nicht gefordert sein. ☐ Der Anschluss des öffentlichen Stromnetzes an die Multicluster-Box muss nach den vor Ort gültigen Normen und Richtlinien zulässig und mit dem Netzbetreiber abgestimmt sein ☐... -
Seite 21: Pv-Anlage Anschließen
SMA Solar Technology AG 6 Elektrischer Anschluss 2. Den Schutzleiter und den Neutralleiter entsprechend der Beschriftung an die Anschlussklemme X2 Loads anschließen. Dabei nicht die 2. Anschlussklemme N belegen. 3. Die Außenleiter entsprechend der Beschriftung an den Sicherungslasttrennschalter F2 Loads anschließen. -
Seite 22: Sunny Island Anschließen
6 Elektrischer Anschluss SMA Solar Technology AG Sunny Island anschließen Absicherung der Sunny Island Die Leistungskabel jedes Sunny Island sind mit einem Leitungsschutzschalter 40 A im Inneren der Multicluster-Box abgesichert. Kabelanforderung: ☐ Leitertyp: Kupferdraht ☐ Maximal anschließbarer Leiterquerschnitt bei starrem Kabel: 25 mm²... -
Seite 23: Datenkabel Anschließen
SMA Solar Technology AG 6 Elektrischer Anschluss 2. Den Schutzleiter an die Erdungsklemme X5 Equipotential Busbar anschließen und mit der Erdungsschiene verbinden. 3. Multicluster-System außerhalb der Multicluster-Box auf der Generator-Seite oder der Verbraucher-Seite erden. Dazu den Neutralleiter mit dem Schutzleiter verbinden und die am Installationsort geltenden Normen und Richtlinien beachten. -
Seite 24: Inbetriebnahme Vorbereiten
3. Multicluster-System in Betrieb nehmen (siehe Dokumentation des Sunny Island). 4. Um Service-Leistungen für das Multicluster-System zu erhalten, die Systemdaten im Informationsbogen für Sunny Island-Systeme erfassen und an den Service senden. Dazu auf den Informationsbogen über www.SMA-Solar.com zugreifen. MC-BOX-6-3-BE-de-30 Betriebsanleitung... -
Seite 25: Freischalten
SMA Solar Technology AG 8 Freischalten Freischalten VORSICHT Verbrennungsgefahr durch heiße Bauteile Einige Bauteile und Anschlüsse im Inneren des Produkts können während des Betriebs heiß werden. Das Berühren heißer Bauteile oder Anschlüsse kann zu Verbrennungen führen. • Bei allen Arbeiten am Produkt geeignete persönliche Schutzausrüstung tragen. -
Seite 26: Wiederkehrende Handlungen
9 Wiederkehrende Handlungen SMA Solar Technology AG Wiederkehrende Handlungen Leistungskabel einführen ACHTUNG Beschädigung des Produkts durch Sand, Staub und Feuchtigkeit wegen undichter Membranen Durch unnötige oder zu große Löcher werden die Membranen in der Kabeldurchführungsplatte undicht. Durch das Eindringen von Sand, Staub und Feuchtigkeit kann das Produkt beschädigt und die Funktion beeinträchtigt werden. -
Seite 27: Datenkabel Einführen
SMA Solar Technology AG 9 Wiederkehrende Handlungen Datenkabel einführen Getrennte Verlegung von Daten- und Leistungskabeln Wenn Datenkabel in der Nähe von Leistungskabeln verlegt werden, kann es unter ungünstigen Umständen zur Einkopplung von Störsignalen kommen. • Datenkabel immer getrennt von Leistungskabeln verlegen. - Seite 28 9 Wiederkehrende Handlungen SMA Solar Technology AG 6. Beide Hälften wieder zusammenschrauben. Schrauben handfest anziehen. Die Datenkabel und der Platzhalter (Kunststoff-Stab) müssen fest zwischen die beiden Seiten der 2‑teiligen Kabeldurchführung gepresst sein. Nur so ist die Dichtheit des Gehäuses gewährleistet.
-
Seite 29: Allgemeine Wartungsarbeiten
SMA Solar Technology AG 10 Allgemeine Wartungsarbeiten 10 Allgemeine Wartungsarbeiten Die allgemeinen Wartungsarbeiten müssen in der Regel alle 12 Monate durchgeführt werden. GEFAHR Lebensgefahr durch Stromschlag beim Berühren spannungsführender Teile oder Kabel An spannungsführenden Teilen oder Kabeln des Produkts liegen hohe Spannungen an. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen... - Seite 30 10 Allgemeine Wartungsarbeiten SMA Solar Technology AG 5. Wenn Anschlüsse nicht mit dem vorgeschriebenen Drehmoment angezogen sind, diese Anschlüsse mit einem passenden Drehmomentschlüssel nachziehen. 6. Prüfen, ob alle Leistungskabel am Produkt frei von Verfärbungen oder Veränderungen an Isolierungen sind. 7. Wenn ein Leistungskabel verfärbt oder an der Isolierung verändert ist, dieses Leistungskabel austauschen.
-
Seite 31: Produkt Außer Betrieb Nehmen
SMA Solar Technology AG 11 Produkt außer Betrieb nehmen 11 Produkt außer Betrieb nehmen GEFAHR Lebensgefahr durch Stromschlag beim Berühren spannungsführender Teile oder Kabel An spannungsführenden Teilen oder Kabeln des Produkts liegen hohe Spannungen an. Das Berühren spannungsführender Teile oder Kabel führt zum Tod oder zu lebensgefährlichen Verletzungen durch Stromschlag. -
Seite 32: Technische Daten
12 Technische Daten SMA Solar Technology AG 12 Technische Daten Anschluss elektrische Verbraucher Anzahl der Anschlüsse 1 x 3-phasig Bemessungsleistung 55 kW Bemessungsnetzspannung zwischen L und N 230 V Bemessungsnetzspannung zwischen L1 und L2 400 V AC-Spannungsbereich zwischen L1 und N... -
Seite 33: Anschluss Pv-Anlage
SMA Solar Technology AG 12 Technische Daten Bemessungsnetzeingangsleistung 55 kW Bemessungsbetriebsspannung zwischen L und N 230 V Bemessungsbetriebsspannung zwischen L1 und L2 400 V AC-Eingangsstrom 3 x 80 A Unbeeinflusster Kurzschluss-Strom / Bedingter Bemessungskurz- ≤ 25 kA schluss-Strom an der Einspeiseklemme Durchmesser Bolzenklemme für Anschluss N... -
Seite 34: Allgemeine Daten
12 Technische Daten SMA Solar Technology AG Maximales Anzugsdrehmoment 6 Nm Maximal anschließbarer Leiterquerschnitt 35 mm² Hilfsstromkreise Sicherung Maximal zulässige Sicherungsgröße 2 A Allgemeine Daten Phasenzahl Zulässige Netzform TN-S Bemessungsfrequenz 50 Hz Frequenzbereich 50 Hz* 45 Hz bis 52 Hz Frequenzbereich 60 Hz* 45 Hz bis 65 Hz Breite x Höhe x Tiefe (mit Sockel) - Seite 35 SMA Solar Technology AG 12 Technische Daten EMV-Umgebung, Störfestigkeit (nach IEC 61439-1:2011) Störfestigkeit Umgebung A (EMV-Richtlinie Artikel 5 - Anhang I.1b) EU-Konformitätserklärung Betriebstemperaturbereich** –25 °C ... +50 °C Luftfeuchtigkeit (nicht kondensierend) 0 % bis 100 % * Je nach Bestelloption ** Bei Betriebstemperaturen von mehr als 40 °C reduzieren die Sunny Island ihre Ausgangsleistung...
-
Seite 36: Begriffe Für Multicluster-Technologie
13 Begriffe für Multicluster-Technologie SMA Solar Technology AG 13 Begriffe für Multicluster-Technologie Inselnetz Ein Inselnetz ist ein Stromnetz unabhängig von der öffentlichen Energieversorgung. Ein Inselnetz mit Sunny Island ist als 1-phasiges oder 3-phasiges AC-Netz ausgelegt und bindet verschiedene Arten von Energieerzeugern ein (z. B. PV-Anlagen, Kleinwindenergieanlagen und Dieselgeneratoren). - Seite 37 SMA Solar Technology AG 13 Begriffe für Multicluster-Technologie Main Cluster Das Main Cluster ist das führende Cluster im Multicluster-System. Der Master des Main Clusters ist die zentrale Bedienschnittstelle für das Main Cluster und für alle Extension Cluster eines Inselnetzes. Der Master des Main Clusters ist den Mastern der Extension Cluster übergeordnet. Dabei erfüllt der Master des Main Clusters unter anderem folgende Aufgaben: •...
-
Seite 38: Kontakt
14 Kontakt SMA Solar Technology AG 14 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an die SMA Service Line. Folgende Daten werden benötigt, um Ihnen gezielt helfen zu können: • Box: – Gerätetyp – Seriennummer • Batterie-Wechselrichter: –... - Seite 39 +39 02 8934-7299 Toll free for Australia: SMA Online Service Center: 1800 SMA AUS www.SMA-Service.com (1800 762 287) International: +61 2 9491 4200 United Arab SMA Middle East LLC India SMA Solar India Pvt. Ltd. Emirates Abu Dhabi Mumbai +971 2234 6177 +91 22 61713888 SMA Online Service Center: www.SMA-Service.com Betriebsanleitung MC-BOX-6-3-BE-de-30...
- Seite 40 14 Kontakt SMA Solar Technology AG ไทย Service Partner for String inverter: 대한민국 Enerone Technology Co., Ltd Solar Power Engineering Co., Ltd. 4th Fl, Jungbu Bldg, 329, 333/7,8,9 United Tower Buil- Yeongdong-daero, Gangnam- ding 4th floor. Soi Sukhumvit 55 (Thonglor 17),...
-
Seite 41: Eu-Konformitätserklärung
EU (08.06.2011 L 174/88) und 2015/863/EU (31.03.2015 L 137/10) (RoHS) Hiermit erklärt SMA Solar Technology AG, dass sich die in diesem Dokument beschriebenen Produkte in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der oben genannten Richtlinien befinden. Die vollständige EU-Konformitätserklärung finden Sie unter www.SMA-Solar.com. - Seite 42 www.SMA-Solar.com...
