4 Produktübersicht
4
Produktübersicht
4.1
Produktbeschreibung
Die Multicluster-Box ist eine Komponente der SMA Multicluster-Technologie für Inselnetzsysteme,
Ersatzstromsysteme und Systeme zur Eigenverbrauchsoptimierung. Die Multicluster-Box ist ein AC-
Hauptverteiler, an den Sie bis zu 2 Cluster anschließen können. Jedes Cluster ist 3-phasig und
besteht aus 3 DC-seitig parallel geschalteten Wechselrichtern Sunny Island 6.0H / 8.0H ab
Firmware-Version 3.5. Die Funktionen der Multicluster-Box sind:
• AC-Hauptverteiler für die Wechselrichter Sunny Island, einen Generator, einen Verbraucher
und eine PV-Anlage
• Lastabwurf
• Automatischer Bypass und Rückstromüberwachung für den Generator
• Aktives Anti-Islanding
A

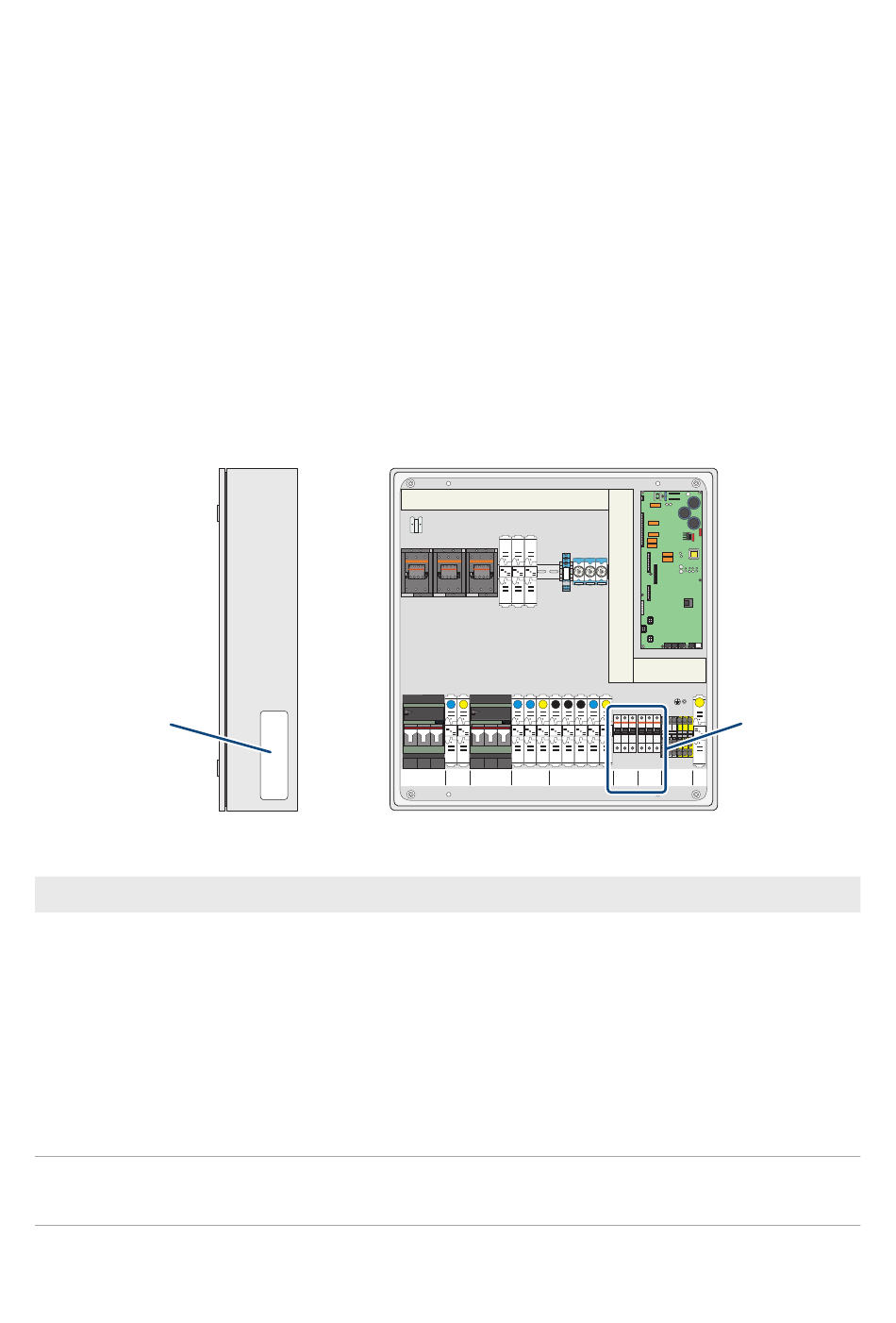

Abbildung 2: Multicluster-Box bei geöffneter Schranktür
Position
A
B
12
MC-BOX-6-3-BE-de-30
Bezeichnung
Typenschild
Das Typenschild identifiziert das Produkt eindeutig. Das Typenschild muss dau-
erhaft am Produkt angebracht sein. Auf dem Typenschild finden Sie folgende
Informationen:
• Gerätetyp (Model)
• Seriennummer (Serial No. oder S/N)
• Herstellungsdatum (Date of manufacture)
• Gerätespezifische Kenndaten
Leitungsschutzschalter
Schützt Leistungskabel der angeschlossenen Wechselrichter.
2A
N
PE
N
N
PE
L1 L2 L3
L1
L2
L3
N
PE
L1
L2
L3
N
N
PE
L1
L2
X1
X2
F1
F2
Generator
Generator
Loads
Loads
PV-System
SMA Solar Technology AG
2A
2A
Sl v2/L3
Sl v1/L2
Mstr/L1
BackupVtgCur
BackupVtgCur
BackupVtgCur
ComSyncTn
ComSyncOut
PE
N
PE
L3
N
PE
L1
L2
L3
L1
L2
L3
N
PE
PE
X3
F4.1 F4.2 F4.3
F4.4 F4.5 F4.6
X4
X5
Equipotential
Main Cluster
Ext. Cluster 1
All Clusters
Busbar
Betriebsanleitung
