SMA Solar Technology AG
5.2

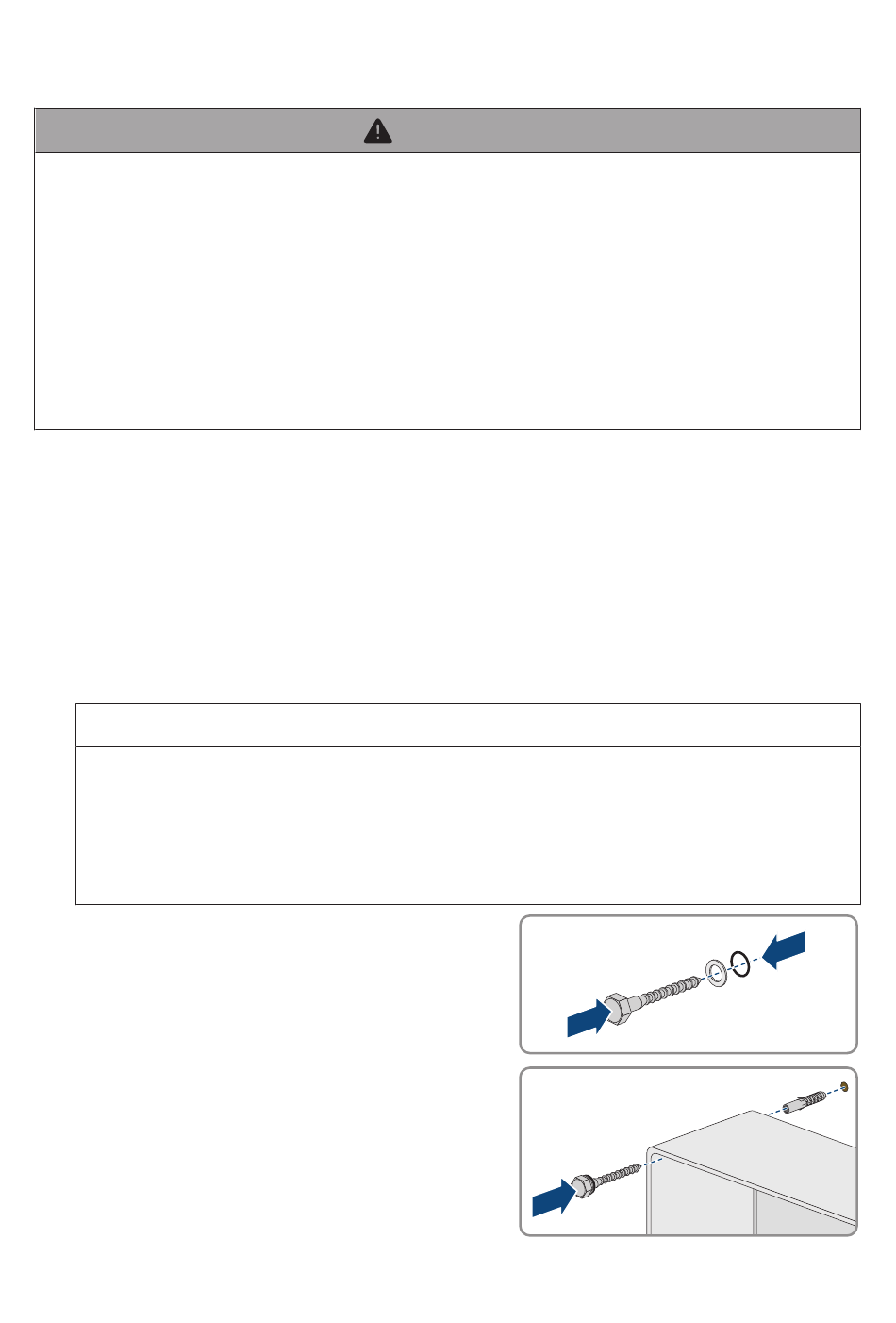

Produkt montieren
Lebensgefahr durch Kippen oder Abstürzen von angehobenen oder
schwebenden Lasten
Das Produkt kann durch unachtsames oder zu schnelles Anheben und Transportieren oder durch
Vibrationen kippen oder abstürzen. Tod oder schwere Verletzungen können die Folge sein.
• Alle verwendeten Transportmittel und Hilfsmittel müssen für das Gewicht des Produkts
ausgelegt sein. Das Gewicht beträgt: 55 kg.
• Das Produkt immer aufrecht transportieren und heben.
• Beim Transport immer ausreichend Sicherheitsabstand zum Produkt einhalten.
• Bei allen Arbeiten geeignete persönliche Schutzausrüstung tragen.
Zusätzlich benötigtes Montagematerial (nicht im Lieferumfang vorhanden):
☐ 4 für den Untergrund geeignete Schrauben, Unterlegscheiben und Befestigungsmaterial
Vorgehen:
1. Position der 4 Bohrlöcher markieren und an gekennzeichneter Stelle bohren. Dabei für die
oberen Wandhalterungen die Aussparungen und für die unteren Wandhalterungen die Löcher
verwenden.
2. Wenn nötig, die 4 Bohrlöcher mit geeigneten Dübeln versehen.
3. Multicluster-Box mit dem mitgelieferten Schaltschrankschlüssel öffnen.
4.
Beschädigung des Produkts durch Sand, Staub und Feuchtigkeit wegen
fehlender Dichtscheiben
Wegen fehlender Dichtungsringe können Sand, Staub und Feuchtigkeit in das Produkt
eindringen und das Produkt beschädigen.
• Dichtungsringe montieren wie im Folgenden beschrieben.
5. Mitgelieferte Dichtungsringe und mitgelieferte
Unterlegschreiben über geeignete Schrauben
stecken.
6. Multicluster-Box mit geeigneten Schrauben,
Unterlegscheiben und Dichtscheiben an der Wand
befestigen.
7. Sicherstellen, dass das Produkt fest sitzt.
Betriebsanleitung
WARNUNG
ACHTUNG
4x
MC-BOX-6-3-BE-de-30
5 Montage
17
