Lexmark optra c710 Benutzerhandbuch Seite 170

156
Kapitel 7: Ersetzen des Wartungssatzes für die Übertragungseinheit
9

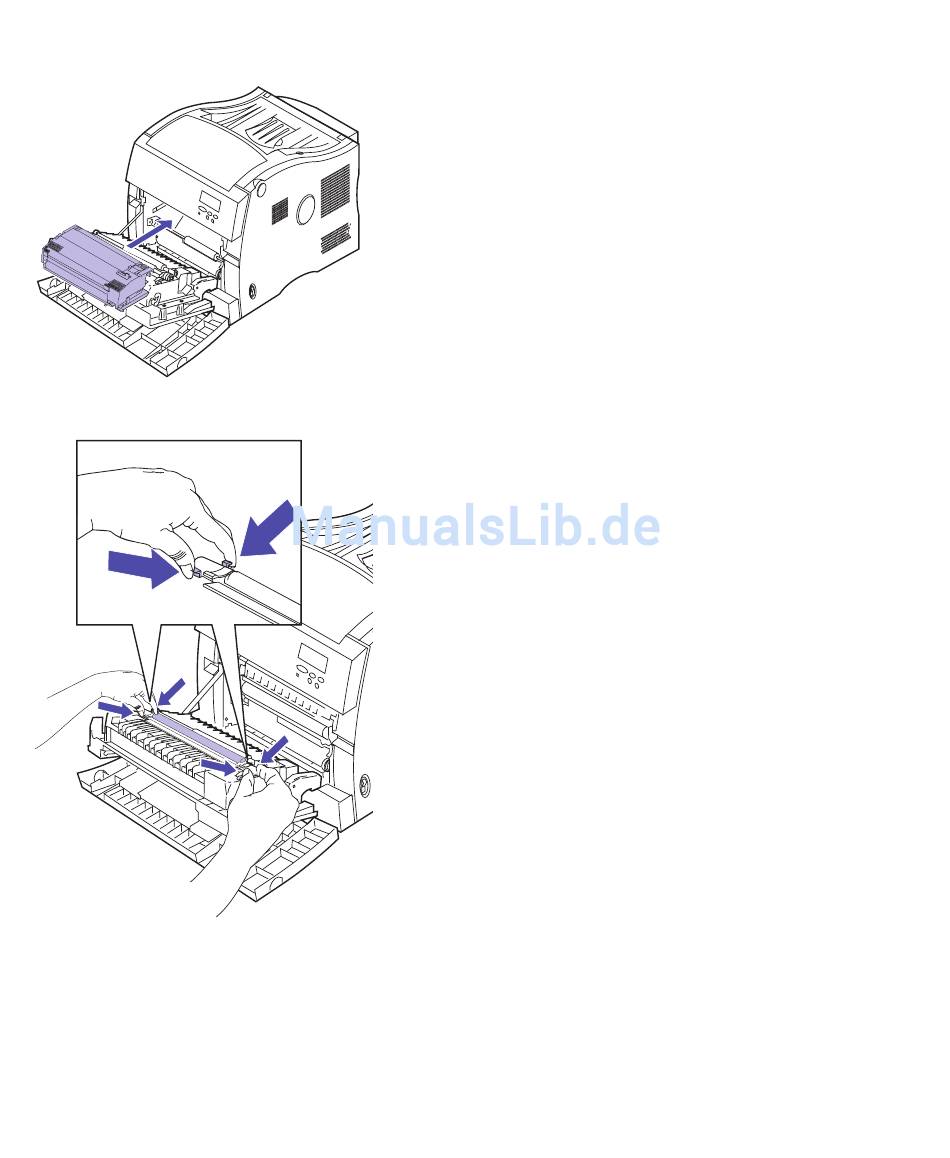

Richten Sie die Unterseite des Übertragungsbands
auf die Schienen im Inneren des Druckers aus.
Halten Sie das Übertragungsband zur Installation
an den grünen Laschen.
10
Setzen Sie das Übertragungsband in den Drucker
ein, so daß es fest sitzt.
So ersetzen Sie die Übertragungsrolle:
1
Drücken Sie die beiden grünen
Schnappverriegelungen auf beiden Seiten der
Übertragungsrolle zusammen.
Wenn Sie die beiden Schnappverriegelungen
zusammendrücken, wird die Übertragungsrolle
durch die darunter befindlichen Federn
herausgedrückt.
