Bedienelemente; Montage Und Anschluss; A) Montage - Sygonix IP66 Bedienungsanleitung

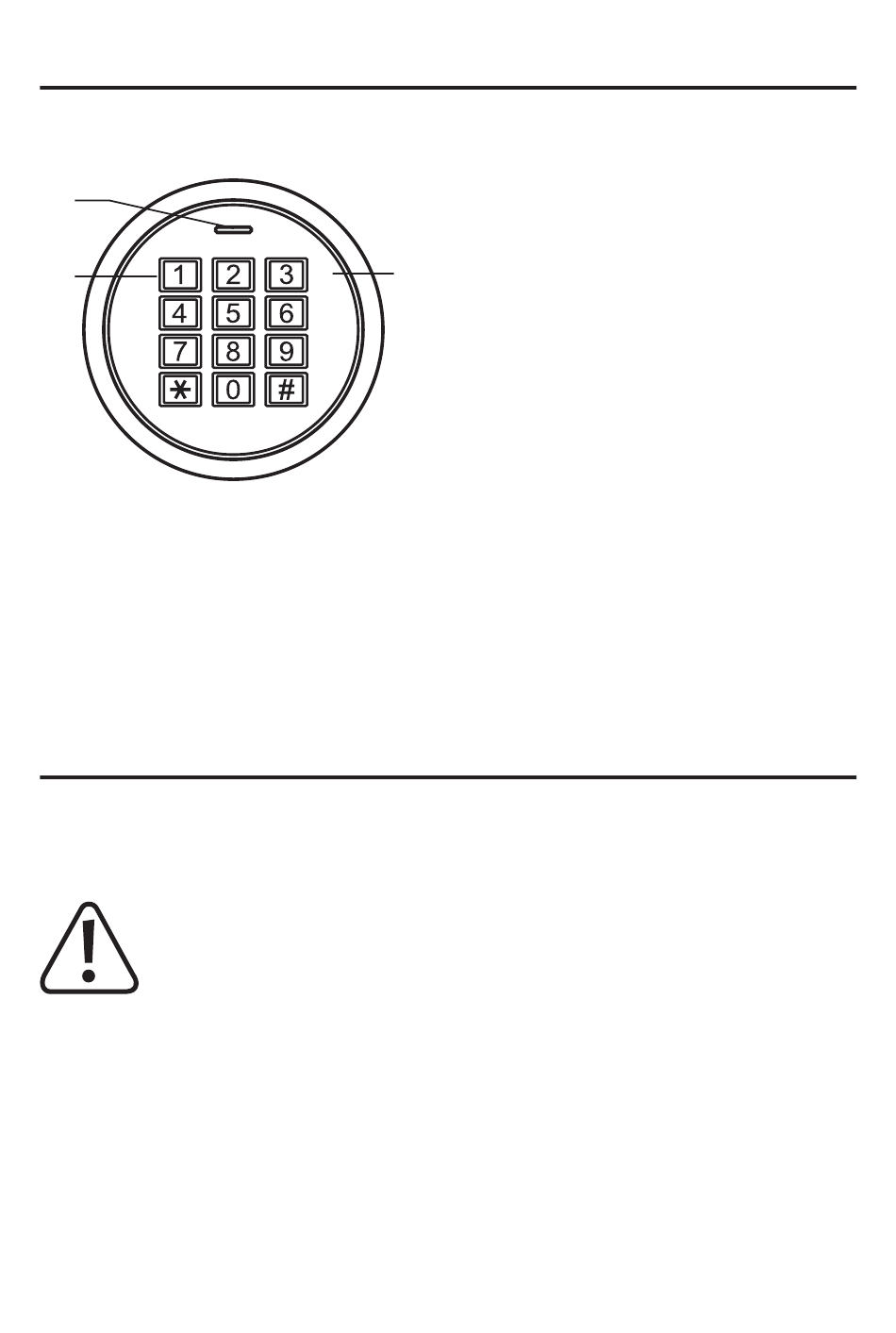

6. Bedienelemente

2
1

7. Montage und Anschluss

a) Montage

Alle Anschlusskabel dürfen weder geknickt noch
gequetscht werden. Funktionsstörungen, Kurzschlüsse
sowie ein Gerätedefekt können die Folge sein. Der
Anschluss ist nur im spannungslosen Zustand zulässig.
• Entfernen Sie das Gehäuseoberteil mit dem Benutzer-
Transpondersensor von der Montageplatte. Schrauben Sie
dazu die Verriegelungsschraube (4) an der Unterseite mit
dem mitgelieferten Innensechskantschlüssel ab und nehmen
das Oberteil ab.
1 Tastenfeld
2 Kontroll-LED (Rot und
3
Grün)
3 Gehäuse (mit Sensor-
Oberfläche)
4 Verriegelungsschraube
(innenliegend)
