Siko DE09 Benutzerinformation

Benutzerinformation
PROSO-DE09
Programmiersoftware DE09
DEUTSCH
1. Gewährleistungshinweise
• Bitte lesen Sie vor der Installation und der In-
betriebnahme dieses Dokument sorgfältig durch
und beachten Sie alle Hinweise.
• Für den Betrieb gelten die angegeben Spezifikati-
onen und technischen Daten als Bedingung.
• Für weitere Fragen steht Ihnen die Firma SIKO
GmbH gerne zur Verfügung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
2. Kurzbeschreibung
Die Programmier-Software DE09 bietet unter Win-
dows 9x/NT/2000 die Möglichkeit, die Positions-
anzeige DE09 schon vor der Montage mit entspre-
chenden Werten zu programmieren. Der Umgang
mit dem Programm ist sehr einfach, da die Funk-
tionen in Klartext beschrieben sind und alle Werte
direkt eingegeben werden können.
Alle Funktionen entsprechen genau den Bezeich-
nungen, die aus der Bestellbezeichnug der Po-
sitionsanzeige DE09 bekannt sind. Die Eingabe
von unzulässigen Werten wird von der Software
erkannt. Der Bediener wird aufgefordert den Wert
zu korrigieren.
3. Installation
1. Starten Sie Windows und legen Sie die CD-ROM
in das CD-ROM-Laufwerk ein.
2. Wählen Sie dann den Befehl "Ausführen..."
aus dem Dateimenü im Windows Programm-
Manager.
Geben Sie im Dialogfeld "Ausführen" DE09setup.
3.
exe ein und öffnen Sie DE09 SETUP.
4. Die Installation erfolgt nun selbständig. Nach
abgeschlossener Installation öffnen Sie im Di-
alogfeld "Ausführen" port95nt.exe und folgen
Sie den Installationshinweisen.
5. Starten Sie das Programm im DE09-Verzeichnis
durch Doppelklick auf das DE09-Symbol.
PROSO-DE09 Datum 02.09.2008
4. Anschluss
Anschluss am Computer
Die Programmierung der digitalen Positionsanzei-
ge DE09 erfolgt über das mitgelieferte Anschluss-
kabel. Für die Anbindung an die Programmier-Soft-
ware muss das Kabel mit dem Druckeranschluss des
Computers verbunden werden.
Anschluss an Positionsanzeige DE09
Bei Lieferung von nicht programmierten DE09 ist
die Frontfolie nur fixiert, aber noch nicht fest mit
dem Gehäuse verklebt. Die Frontfolie überdeckt
die für die Programmierung benötigte Anschluss-
buchse (Abb. 1). Entfernen Sie zuerst die Front-
folie. Bei werksseitig programmierten Geräten ist
die Frontfolie fest verklebt und muss nach der
Programmierung durch eine neue Fronfolie (im
Lieferumfang enthalten) ersetzt werden. Für die
Anbindung muss der Stecker des mitgelieferten
Anschlusskabels gemäß Abb. 2 in die Buchse des
DE09 gesteckt werden.

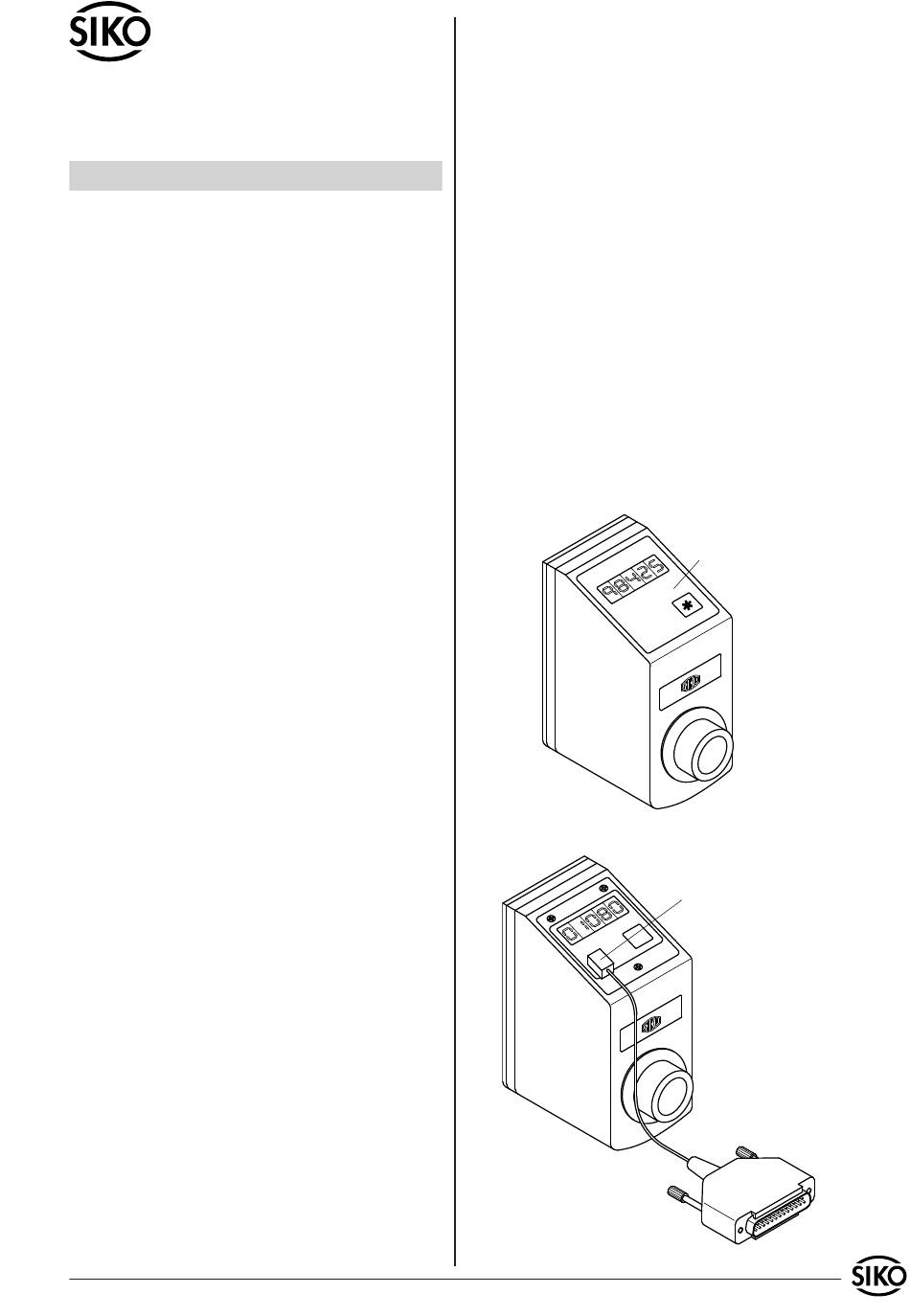

Abb. 1: DE09 mit Frontfolie
Abb. 2: DE09 mit Anschlusskabel
Art.Nr. 77833
Frontfolie
Anschlussstecker
Änd. Stand 324/08 1
