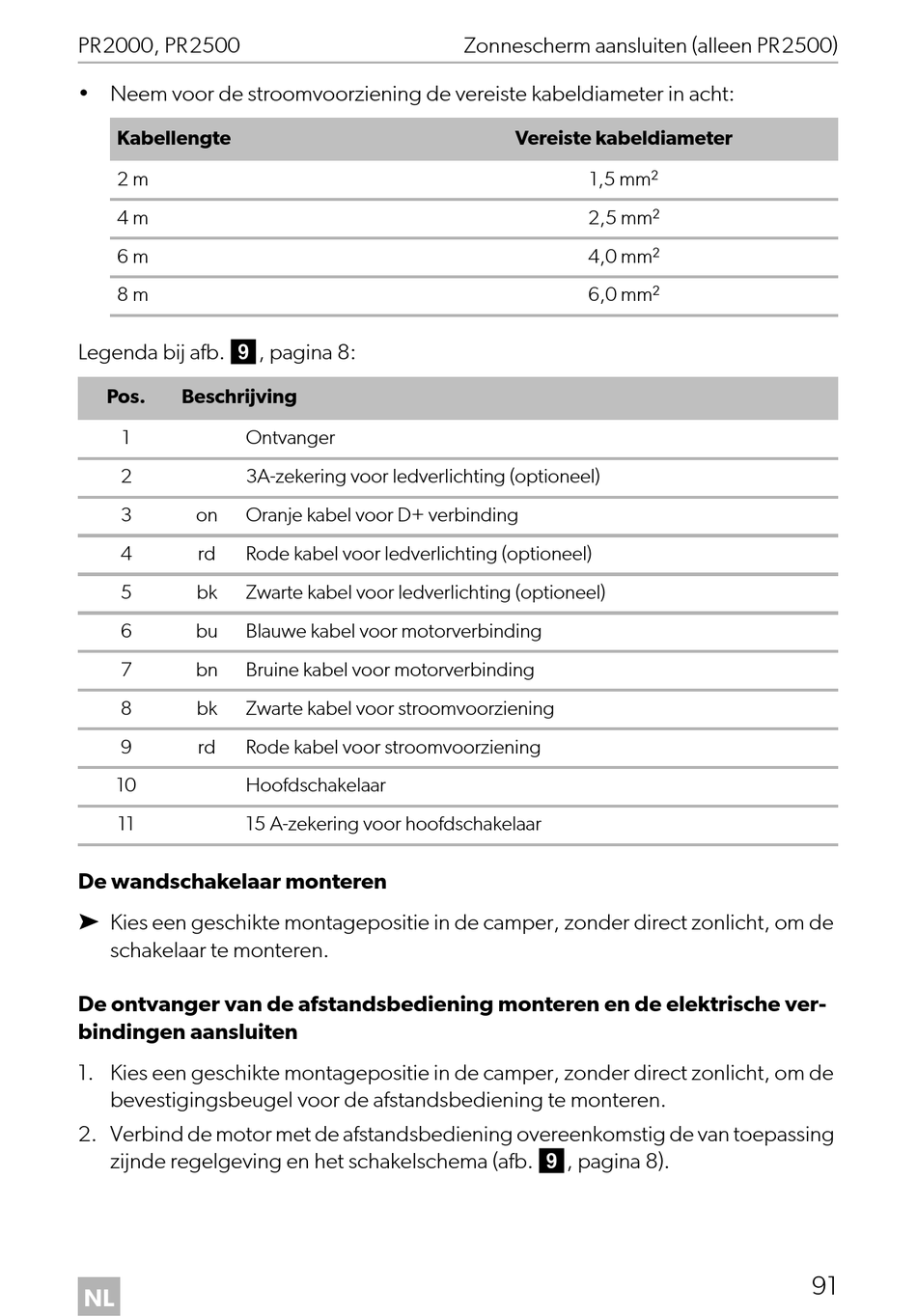

PR2000, PR2500
• Neem voor de stroomvoorziening de vereiste kabeldiameter in acht:
Kabellengte
2 m
4 m
6 m
8 m
Legenda bij afb. 9, pagina 8:
Pos. Beschrijving
1 Ontvanger
2 3A-zekering voor ledverlichting (optioneel)
3 on Oranje kabel voor D+ verbinding
4 rd Rode kabel voor ledverlichting (optioneel)
5 bk Zwarte kabel voor ledverlichting (optioneel)
6 bu Blauwe kabel voor motorverbinding
7 bn Bruine kabel voor motorverbinding
8 bk Zwarte kabel voor stroomvoorziening
9 rd Rode kabel voor stroomvoorziening
10 Hoofdschakelaar
11 15 A-zekering voor hoofdschakelaar
De wandschakelaar monteren
➤ Kies een geschikte montagepositie in de camper, zonder direct zonlicht, om de
schakelaar te monteren.
De ontvanger van de afstandsbediening monteren en de elektrische ver-
bindingen aansluiten
1. Kies een geschikte montagepositie in de camper, zonder direct zonlicht, om de
bevestigingsbeugel voor de afstandsbediening te monteren.
2. Verbind de motor met de afstandsbediening overeenkomstig de van toepassing
zijnde regelgeving en het schakelschema (afb. 9, pagina 8).
NL
Zonnescherm aansluiten (alleen PR2500)
Vereiste kabeldiameter
1,5 mm²
2,5 mm²
4,0 mm²
6,0 mm²
