6
Elektroinstallation
6.1
Elektrische Verbindung
Hinweis
6.1.1
Anschluss über individuelle Installationsleitungen
8017619/18UD/2020-09|SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Anlage spannungsfrei schalten
▸
Stellen Sie sicher, dass alle Komponenten des Systems während der Elektroinstallation
in spannungsfreiem Zustand sind.
GEFAHR
Verletzungsgefahr durch elektrischen Strom
▸
Bei Arbeiten an elektrischen Anlagen die gängigen Sicherheitsvorschriften beachten.
▸
Elektrische Verbindungen nur in spannungsfreiem Zustand herstellen und lösen.
Die elektrische Verbindung zwischen der Flexi Soft Steuerung und den einzelnen
Laserscannern erfolgt über:
bereits vorhandene und geeignete Leitungen oder
individuelle Installationsleitungen von der Flexi Soft Steuerung zum lokalen
Anschlusskasten an jedem Laserscanner oder
gemeinsame Installationsleitungen mit Verteilerkästen.
▸
Verwenden Sie grundsätzlich geschirmte Leitungen.
Sofern auf dem Ausleger keine freien Leitungen vorhanden sind, werden separate und
geeignete Stichleitungen für die Spannungsversorgung und die Übertragung der I/O-
Signale zwischen der Flexi Soft Steuerung und den Laserscannern gelegt.
Es werden Leitungen mit mindestens 9 Adern benötigt. Ein Leitungsdurschnitt von 1,5
mm
2
ist ausreichend. Die Adern können direkt in den lokalen Anschlussboxen der
Laserscanner angeschlossen werden.

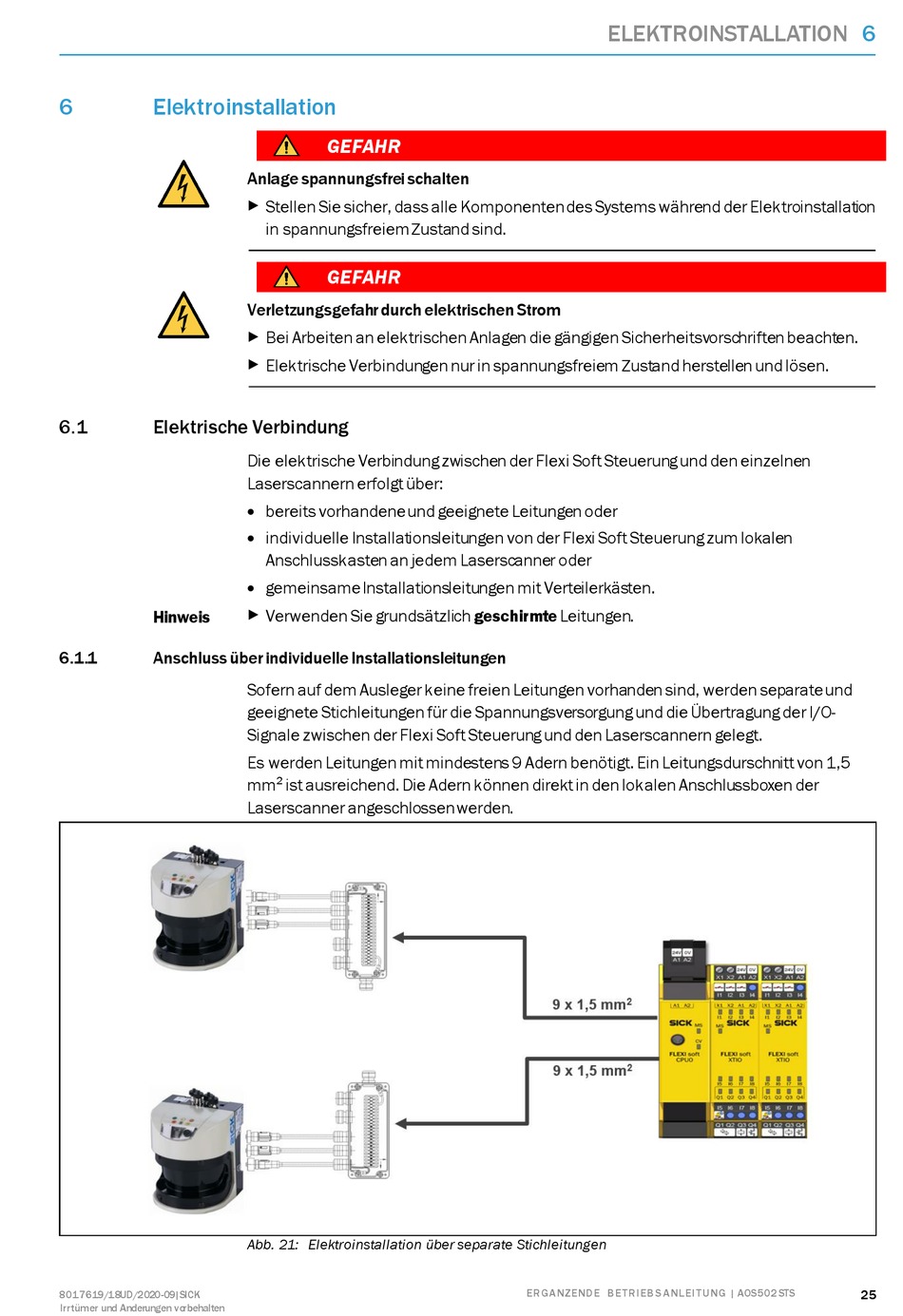

Abb. 21: Elektroinstallation über separate Stichleitungen
