Abb. / Fig. / fig. / figura / alb. "0"'
Einstel- Vorschriften
~
Warnung:
Um Verletzungen zu vermeiden,
ziehen Sie immer den Netzstecker,
bevor sie irgendwelche Einstellungen
vornehmen.

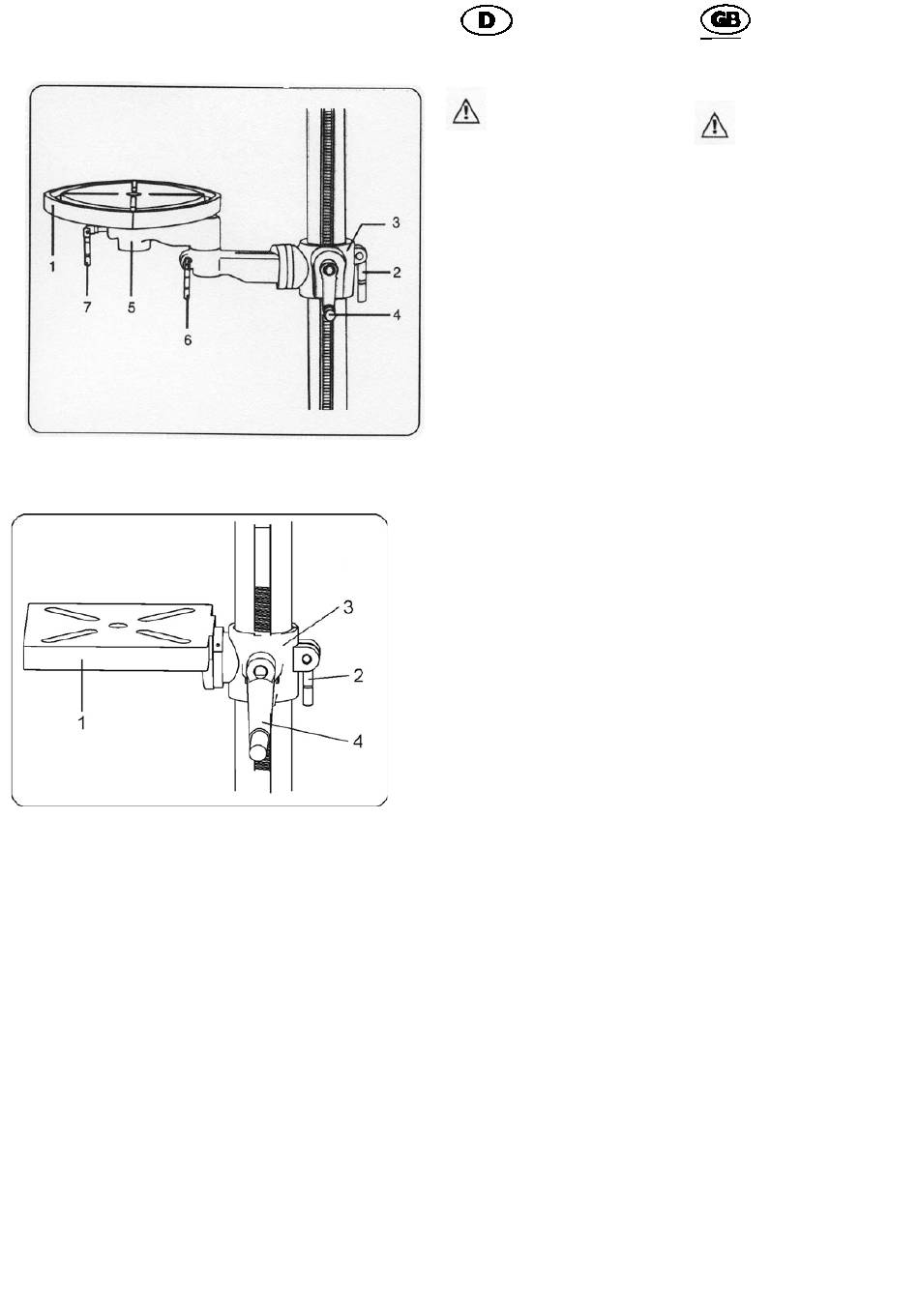

Tischeinstellung (Abb. 0)
1. Zum Heben oder Senken des
Tisches (1) lösen Sie den Verrie-
gelungsgriff (2) an der Rückseite
der Halterung der Tischabstüt-
zung (3).
2. Drehen Sie den Kurbelgriff (4), um
den Tisch am Ständer zu heben
oder zu senken.
3. Arretieren Sie in der gewünsch-
ten Position mit dem Verriege-
lungsgriff.
4. Um den kompletten Tisch zu
drehen, lösen Sie den Verriege-
lungsgriff (2).
5. Drehen Sie den kompletten
Tisch und die Stützlasche (3) mit
der Hand um den Ständer bis
zur gewünschten Position und
ziehen dann den Verriegelungs-
griff (2) fest.
6. Um nur den Tisch (1) und den
Gelenkarm (5) zu drehen, lösen
Sie den Verriegelungsgriff (6).
7. Drehen Sie den Tisch und den
Arm (5) mit der Hand bis zur
gewünschten Position und zie-
hen dann den Verriegelungsgriff
(6) fest.
8. Um nur den Tisch zu drehen,
lösen Sie den Verriegelungsgriff
(7).
9. Drehen Sie den Tisch (1) mit der
Hand und ziehen Sie den Verrie-
gelungsgriff (7) fest.
10. Vergewissern Sie sich, daß alle
Verriegelungsgriffe fest angezo-
gen sind, bevor Sie mit dem
Bohren beginnen.
32
Adjustment instructions
~
Warning:
To prevent personal injury,
always disconnect the plug from
the power source when making
any adjustments.
Table adjustment (Fig. 0)
1 .To raise or lower the table (1),
loosen the lock handle (2) on the
back of the table support bracket
(3).
2. Turn the crank handle (4) to
raise or lower the table on the
column.
3. Lock the desired position with
the lock handle.
4. To rotate the entire table assem-
bly, loosen the lock handle (2).
5. Manually rotate the table assem-
bly and support bracket (3)
around the column to the desired
position and tighten the lock
handle (2).
6. To rotate only the table (1) and
articulating arm (5), loosen the
lock handle (6).
7. Manually rotate the table and
arm (5) to the desired position
and tighten lock handle (6).
8. To rotate the table only, loosen
the lock handle (7).
9. Manually rotate the table (1), and
tighten lock handle (7).
10. Be sure alllock handles are tigh-
tened before any drilling opera-
tion.
