einen gut belüfteten Raum (ausgenommen Heizungskeller), gesorgt werden. Insbesondere muss
sichergestellt bleiben, dass notwendige Verbrennungs-Luftleitungen während des Betriebes der
Feuerstätte offen sind. Dunstabzugshauben, die zusammen mit Feuerstätten im selben Raum
oder Raumluftverbund installiert sind, können die Funktion des Ofens negativ beeinträchtigen (bis
hin zum Rauchaustritt in den Wohnraum, trotz geschlossener Feuerraumtür) und dürfen somit
keinesfalls gleichzeitig mit dem Ofen betrieben werden.
Die erforderliche Luftmenge für die Verbrennung, beträgt ca. 8,2m3 je kg. Holz.
Für die TT20/21 Serie von TermaTech gibt es die Möglichkeit für Frischluftzufuhr direkt zur Ver-
brennung. Der Verbrennungsluftstutzen ist im Lieferumfang nicht dabei. Der Stutzen hat einen
Durchmesser von Ø80mm. Am besten geeignet ist ein Luftschlauch in Ø80mm. Fragen Sie hierzu
Ihren Händler.
Stellfüße (gilt nicht für TT20Bazic)
Die mitgelieferten Stellfüße, können von unten in den Ofen geschraubt werden, wenn der Boden
unter dem Ofen schief ist, oder wenn Sie möchten, dass der Ofen optisch „schwebt" oder wenn
Sie eine Vorlegeplatte gewählt haben.
Brandschutz
Brandschutz im Strahlungsbereich
Im Strahlungsbereich des Sichtfensters dürfen im Abstand von 100 cm keine brennbaren Bauteile
und Möbel aufgestellt werden. Dieser Abstand kann auf 40 cm verringert werden, wenn zwischen
Feuerstätte und brennbaren Bauteilen ein beidseitiges belüftetes Strahlschutzblech aufgestellt
wird.
Die Feuerstätte darf nicht verändert werden!
Brandschutz ausserhalb des Strahlungsbereichs

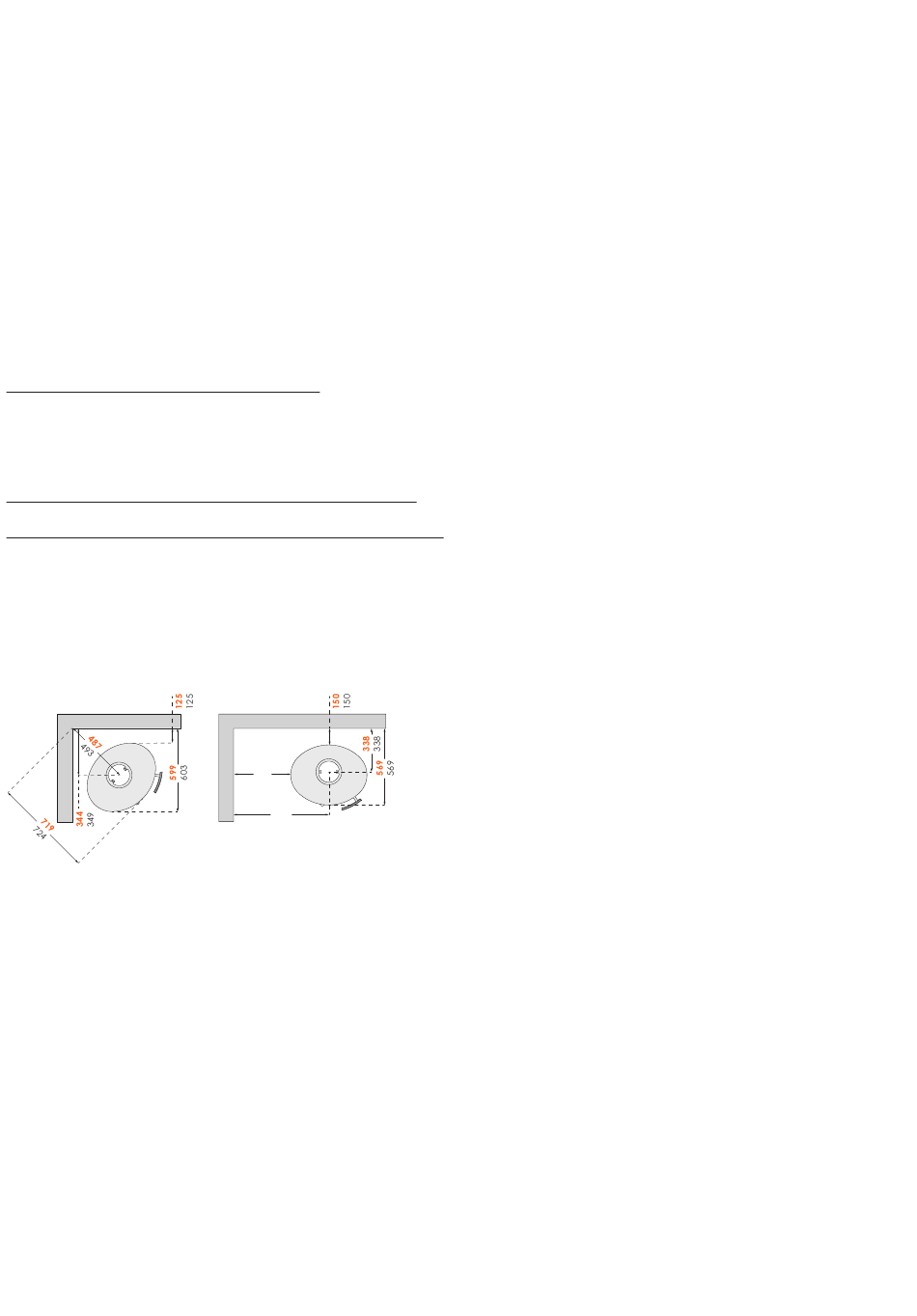

Sicherheitsabstände zu brennbaren Bauteilen
150mm hinter dem Ofen
350mm zur Seite
125mm bei Eckaufstellung 45° (Zeichnung rechts)
1000mm vor dem Ofen
TT20 + TT20S + TT20BAZIC +
TT20SA + TT21SA + TT20R +
TT20RS + TT20BAZIC R + TT21R +
TT21RS + TT21RL + TT21RLS +
TT21RH + TT21RHS
Die Mindestabstände zu brennbaren Bauteilen und Möbeln sind auf dem Geräteschild angegeben
und dürfen nicht unterschritten werden.
Zu brennbaren Bauteilen (Wände) und Möbeln ist ein Mindestabstand von 15 cm. hinten / 35 cm.
seitlich einzuhalten, um ausreichend Wärmeschutz zu gewähren.

Bodenmaterial unter/vor dem Ofen:

Vor den Feuerungsöffnungen von Feuerstätten für feste Brennstoffe sind Fussböden aus brennba-
ren Baustoffen durch einen Belag aus nichtbrennbaren Baustoffen zu schützen. Der Belag muss
sich nach vorn auf mindestens 50 cm und seitlich auf mindestens 30 cm über die Feuerung-
söffnung hinaus erstrecken.
Hinweis bei Schornsteinbrand
Wird falscher oder zu feuchter Brennstoff verwendet, kann es aufgrund von Ablagerungen im
Schornstein zu einem Schornsteinbrand kommen. Verschließen Sie sofort alle Luftöffnungen am
Ofen und informieren Sie die Feuerwehr. Nach dem ausbrennen des Schornsteines diesen vom
Fachmann auf Risse bzw. Undichtigkeiten überprüfen lassen.
Nennwärmeleistung
Die Nennwärmeleistung des Ofens beträgt 5,0 kW. Sie wird bei einem Mindestförderdruck von 12
Pa erreicht.
Anschluss:
Die TermaTech Öfen können wahlweise von oben oder hinten angeschlossen werden.
TT20 + TT20S + TT20BAZIC +
TT20SA + TT21SA + TT20R +
TT20RS + TT20BAZIC R + TT21R +
TT21RS + TT21RL + TT21RLS +
TT21RH + TT21RHS
350
350
589
616
