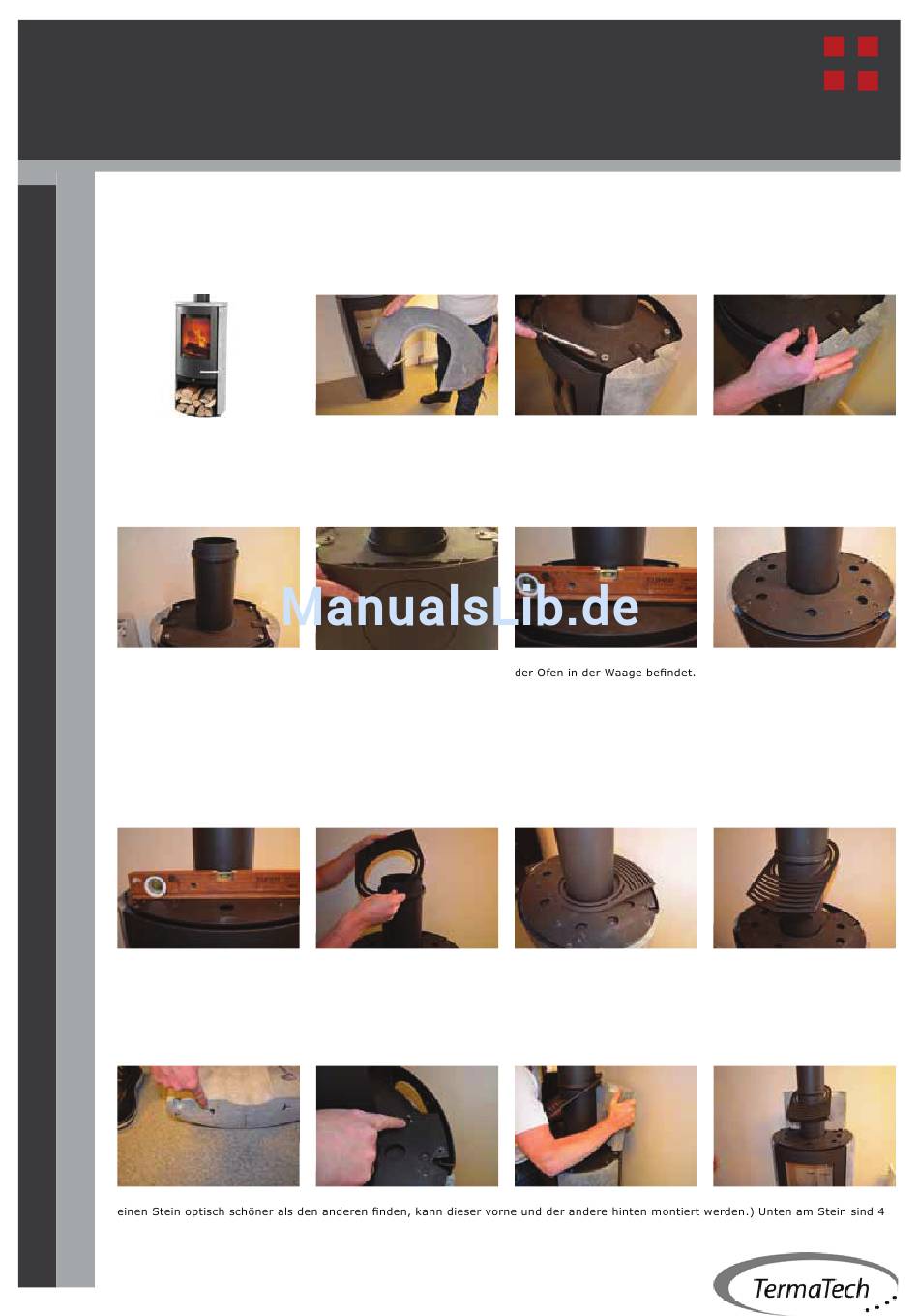

TermaTech TT20R Montageanleitung

DE - Seite 1
UK - page 5
F - page 9
NL - pag. 12
Diese Anleitung dient ausschließlich für die Montage des Heat-Storage-Kits und des Specksteins im Holzfach. Lesen Sie diese Gebrau-
chs- und Montageanleitung vor der Installation / vor dem Kauf von Zubehör für Ihren TT20RS sorgfältig.
Achtung: Für Stein und Stahlteile müssen Toleranzen berechnet werden. Es kann notwendig werden, dass die verschiedenen Teile
wie Lamellen, Stahl- und Steinteile angepasst werden müssen. Verwenden Sie Dichtschnüre oder Dichtungsringe, um die Anpassun-
gen bei Bedarf vornehmen zu können. Bei den Steinen können Farb- und Strukturunterschiede vorkommen, da es sich hierbei um
Naturmaterial handelt.
1: Stellen Sie den Ofen an der
gewünschten Stelle in Ihrem
Haus auf.
5: Wenn der Abgang oben
etabliert werden soll, muss der
Gusseisenstutzen oben am Ofen
abmontiert und das mitgeli-
eferte Rohr montiert werden.
Denken Sie an die Dichtung
zwischen Rohr und Ofen. Der
Gusseisenstutzen wird anschli-
eßend oben auf das mitgeliefer-
te Kaminrohr montiert. Denken
Sie an die Dichtung zwischen
Rohr und Stutzen.
9: Überprüfen Sie, dass die
Stahlplattform so weit unten
wie möglich und in der Waage
Liegt.
11: Montieren Sie nun den hinteren Speckstein (Bitte beachten Sie, dass der hintere und der vordere Stein identisch sind. Wenn Sie also
Löcher, die zu den jeweils 4 Aufnahmezapfen an der Stahlplattform passen.
PASSEN SIE AUF, DASS SIE DIE STEINE NICHT FALLEN LASSEN ODER DIESE VON SELBST FALLEN/WÄHREND DER MON-
TAGE VOM OFEN ROLLEN.
1
Montageanleitung für den TT20R
Heat-Storage-Kit
2: Heben Sie die Speckstein-
topplatte des Ofens weg.
6: Soll der Ausgang hinten
etabliert werden, muss der
Gusseisenstutzen oben am
Ofen abmontiert werden. Die
Platten hinter der Außenklappe
und dem Wärmeschild werden
vorsichtig herausgebrochen.
Die Abdeckplatte, die am Ofen
montiert ist, wird abmontiert
(muss durch die Brennkammer
herausgenommen werden) und
anschließend statt dem Gus-
seisenstutzen oben am Ofen
montiert. Der Gusseisenstutzen
wird hinten am Ofen montiert.
Denken Sie an die Dichtung.
10: Sofern Sie Ihren Ofen mit einem Stahlschornstein oben etablieren und den Schornstein VOR der
Endmontage des Ofens installieren möchten, vergessen Sie bitte nicht, den Gitterrost oben zu mon-
tieren. Dieser kann nachträglich NICHT montiert werden! Montieren Sie den Schornstein zuletzt.
3: Montieren Sie die 4 oder 5
Schrauben ab, die oben am
Rohofen montiert sind. Diese
dürfen nicht weggeworfen wer-
den - sie werden unter Punkt
21 wieder verwendet.
7: Kontrollieren Sie, dass sich
Montieren Sie falls nötig die
4 Füße unter dem Ofen oder
stellen Sie diese ein, sodass
dieser stabil und sicher auf der
Unterlage steht. ACHTUNG! Es
müssen mindestens 8 mm
Freiraum unter dem Ofen
sein, falls eine zugeschnit-
tene TermaTech-Glasplatte
montiert werden soll.
DE
4: Montieren Sie die 4 oder 5
Spezialmuttern, die mit dem
Heat-Storage-Kit mitgeliefert
werden (Artikelnr. 08-423).
8: Legen Sie die Stahlplattform
auf die 4 oder 5 Spezialmuttern
oben am Ofen.
