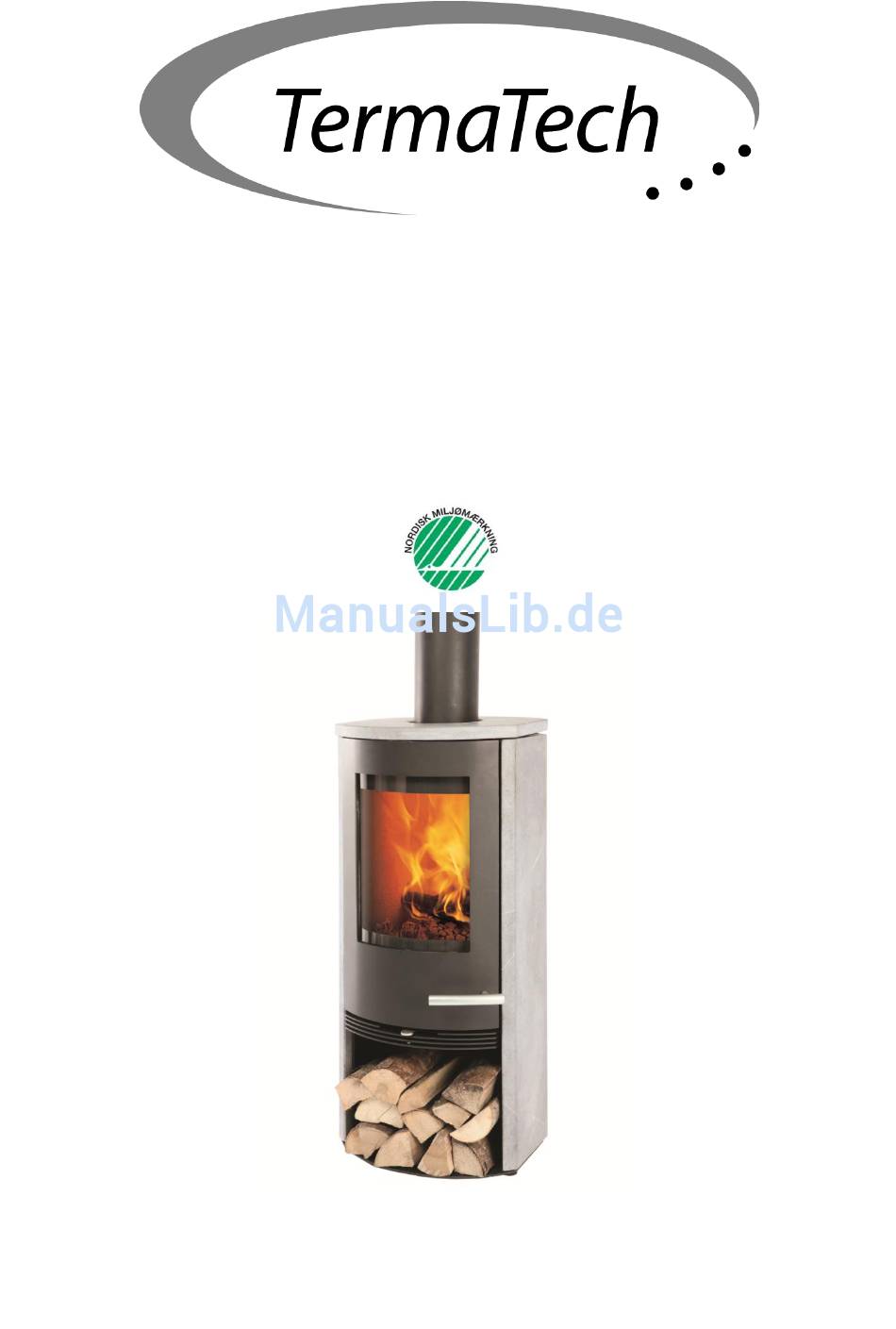

- Seite 1 Montage- und Bedienungsanleitung TT20 + TT20R + TT20S + TT20RS Geprüft und zugelassen nach: CE - EN 13240 BimSchV 1+2 DIN+, 15A, LRV (CH) Regensburger, Stuttgarter, Münchener, Aachener NS3058 Stand: 16.12.2011...
-
Seite 2: Inhaltsverzeichnis
Wir gratulieren Ihnen zu Ihrem neuen Kaminofen und danken Ihnen, dass Sie sich für einen Ofen von TermaTech entschieden haben. Wir wünschen Ihnen viele gemütliche und wohlig warme Stunden mit Ihrem neuen Kaminofen! Vor der Inbetriebnahme des Ofens lesen Sie bitte diese Montage- und Bedienungsanleitung sorgfältig durch, um sich mit den gesetzlichen Bestimmungen... - Seite 3 Zulässige Brennstoffe Zulässiger Brennstoff ist Scheitholz mit einer Länge von 30cm und einem Durchmesser von 10 cm. Es darf nur luftgetrocknetes Scheitholz verwendet werden. Die Verfeuerung von Abfällen und insbesondere Kunststoff ist laut Bundesimmissions-schutzgesetz verboten. Darüber hinaus schadet dies der Feuerstätte und dem Schornstein und kann zu Gesundheitsschäden und aufgrund der Geruchsbelästigung zu Nachbarschaftsbeschwerden führen.
- Seite 4 (bis hin zum Rauchaustritt in den Wohnraum, trotz geschlossener Feuerraumtür) und dürfen somit keinesfalls gleichzeitig mit dem Ofen betrieben werden. Für die TT20 Serie von TermaTech gibt es die Möglichkeit für Frischluftzufuhr direkt zur Verbrennung. Fragen Sie hierzu Ihren Händler. Stellfüße Die mitgelieferten Stellfüße, können von unten in den Ofen (Seitlich) geschraubt...
-
Seite 5: Heizanleitung
Die Nennwärmeleistung des Ofens beträgt 5,0 kW. Sie wird bei einem Mindestförderdruck von 12 Pa erreicht. Anschluss: Die TermaTech Öfen können wahlweise von oben oder hinten angeschlossen werden. HEIZANLEITUNG Beim ersten Anheizen: Das erste Anheizen muss behutsam erfolgen, da sich die Werkstoffe noch an die Hitze gewöhnen müssen. -
Seite 6: Wartung & Pflege
Die Ascheschublade muss stets vollständig geschlossen sein, auch beim Anheizen. Die Anheizanordnung (verschiebbarer Griff unter der Tür) kann bei Bedarf, für wenige Minuten, nach unten und dann nach rechts geschoben werden, um Anheizhilfe / Primärluft zuzuführen Stapeln Sie etwa 1,6 bis 2,0 kg trockenes, fein gespaltenes Holz kreuz und quer auf den Boden des Feuerraums. -
Seite 7: Tipps & Ratschläge
Jahre lang zu erhalten, sollten diese möglichst nicht berührt werden, wenn der Ofen heiß ist. Glas bedarf in der Regel außer der Reinigung keiner besonderen Pflege. Zur einfachen Reinigung empfiehlt sich der Glasreiniger von TermaTech. Entsorgung - Glas Die Glasscheibe in Ihrem Kaminofen, ist aus keramisches Glas und darf deswegen nicht mit normalem Glas Abfall entsorgt werden. -
Seite 8: Betriebsstörungen
Holzsorten wie z. B. Birke, Buche, Eiche, Esche, Ulme, Nadelhölzer und Obstbäume sind zu Scheiten gespalten als Feuerholz geeignet. Abfallprodukte wie z. B. druckimprägniertes Holz, Spanplatten, farbig bedruckte Broschüren oder satiniertes Papier dürfen in Kaminöfen nicht verwendet werden. Diese entwickeln beim Verbrennen Salzsäure oder Schwermetalle, welches sowohl für den Ofen als auch für die Umwelt äußerst schädlich ist. - Seite 9 Achtung: Öffnen Sie die Ofentür nicht, solange es noch offene Flammen im Ofen gibt. Das Feuer brennt schlecht und/oder erlischt Dies kann eine Reihe von Ursachen haben. Die häufigsten Gründe sind: Der Luftregler ist nicht weit genug geöffnet. Das Brennmaterial ist zu feucht. Der Schornsteinzug ist zu gering, der Schornstein ist möglicherweise verstopft oder undicht.
-
Seite 10: Technische Daten
Technische Daten Daten für TT20 + TT20R TT20 TT20R Nennwärmeleistung: 5,0 kW 5,0 kW Höhe: 1053mm 1053mm Breite: 478mm 531mm Tiefe: 419mm 419mm Gewicht: 120kg ca. 124kg Daten für TT20S + TT20RS TT20S TT20RS Nennwärmeleistung: 5,0 kW 5,0 kW Höhe:...
