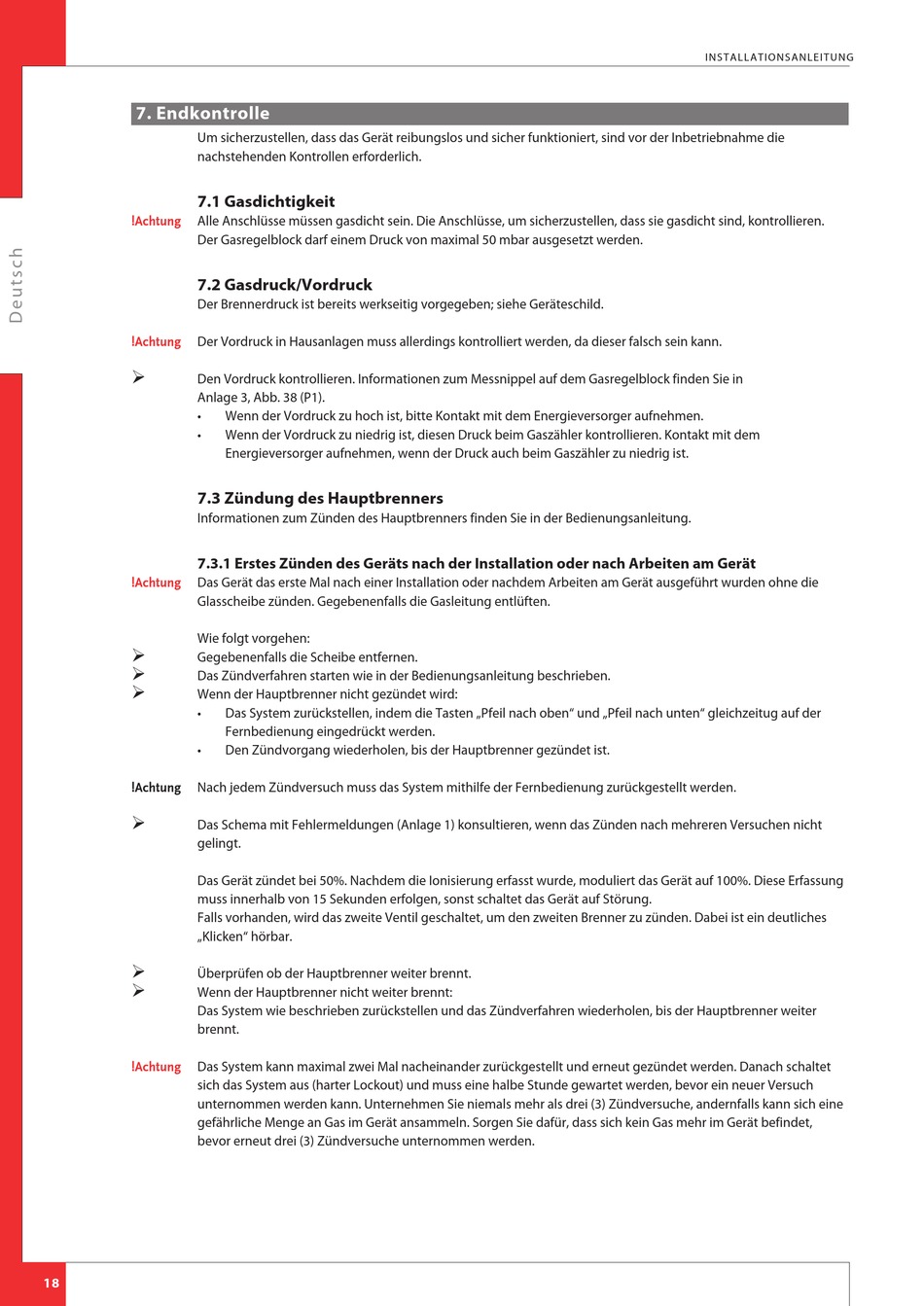

7. Endkontrolle

Um sicherzustellen, dass das Gerät reibungslos und sicher funktioniert, sind vor der Inbetriebnahme die
nachstehenden Kontrollen erforderlich.

7.1 Gasdichtigkeit

Alle Anschlüsse müssen gasdicht sein. Die Anschlüsse, um sicherzustellen, dass sie gasdicht sind, kontrollieren.
!Achtung
Der Gasregelblock darf einem Druck von maximal 50 mbar ausgesetzt werden.

7.2 Gasdruck/Vordruck

Der Brennerdruck ist bereits werkseitig vorgegeben; siehe Geräteschild.
Der Vordruck in Hausanlagen muss allerdings kontrolliert werden, da dieser falsch sein kann.
!Achtung
Ø
Den Vordruck kontrollieren. Informationen zum Messnippel auf dem Gasregelblock finden Sie in
Anlage 3, Abb. 38 (P1).
•
•
7.3 Zündung des Hauptbrenners
Informationen zum Zünden des Hauptbrenners finden Sie in der Bedienungsanleitung.
7.3.1 Erstes Zünden des Geräts nach der Installation oder nach Arbeiten am Gerät
Das Gerät das erste Mal nach einer Installation oder nachdem Arbeiten am Gerät ausgeführt wurden ohne die
!Achtung
Glasscheibe zünden. Gegebenenfalls die Gasleitung entlüften.
Wie folgt vorgehen:
Ø
Gegebenenfalls die Scheibe entfernen.
Ø
Das Zündverfahren starten wie in der Bedienungsanleitung beschrieben.
Ø
Wenn der Hauptbrenner nicht gezündet wird:
•
•
!Achtung Nach jedem Zündversuch muss das System mithilfe der Fernbedienung zurückgestellt werden.
Ø
Das Schema mit Fehlermeldungen (Anlage 1) konsultieren, wenn das Zünden nach mehreren Versuchen nicht
gelingt.
Das Gerät zündet bei 50%. Nachdem die Ionisierung erfasst wurde, moduliert das Gerät auf 100%. Diese Erfassung
muss innerhalb von 15 Sekunden erfolgen, sonst schaltet das Gerät auf Störung.
Falls vorhanden, wird das zweite Ventil geschaltet, um den zweiten Brenner zu zünden. Dabei ist ein deutliches
„Klicken" hörbar.
Ø
Überprüfen ob der Hauptbrenner weiter brennt.
Ø
Wenn der Hauptbrenner nicht weiter brennt:
Das System wie beschrieben zurückstellen und das Zündverfahren wiederholen, bis der Hauptbrenner weiter
brennt.
Das System kann maximal zwei Mal nacheinander zurückgestellt und erneut gezündet werden. Danach schaltet
!Achtung
sich das System aus (harter Lockout) und muss eine halbe Stunde gewartet werden, bevor ein neuer Versuch
unternommen werden kann. Unternehmen Sie niemals mehr als drei (3) Zündversuche, andernfalls kann sich eine
gefährliche Menge an Gas im Gerät ansammeln. Sorgen Sie dafür, dass sich kein Gas mehr im Gerät befindet,
bevor erneut drei (3) Zündversuche unternommen werden.
18
Wenn der Vordruck zu hoch ist, bitte Kontakt mit dem Energieversorger aufnehmen.
Wenn der Vordruck zu niedrig ist, diesen Druck beim Gaszähler kontrollieren. Kontakt mit dem
Energieversorger aufnehmen, wenn der Druck auch beim Gaszähler zu niedrig ist.
Das System zurückstellen, indem die Tasten „Pfeil nach oben" und „Pfeil nach unten" gleichzeitug auf der
Fernbedienung eingedrückt werden.
Den Zündvorgang wiederholen, bis der Hauptbrenner gezündet ist.
