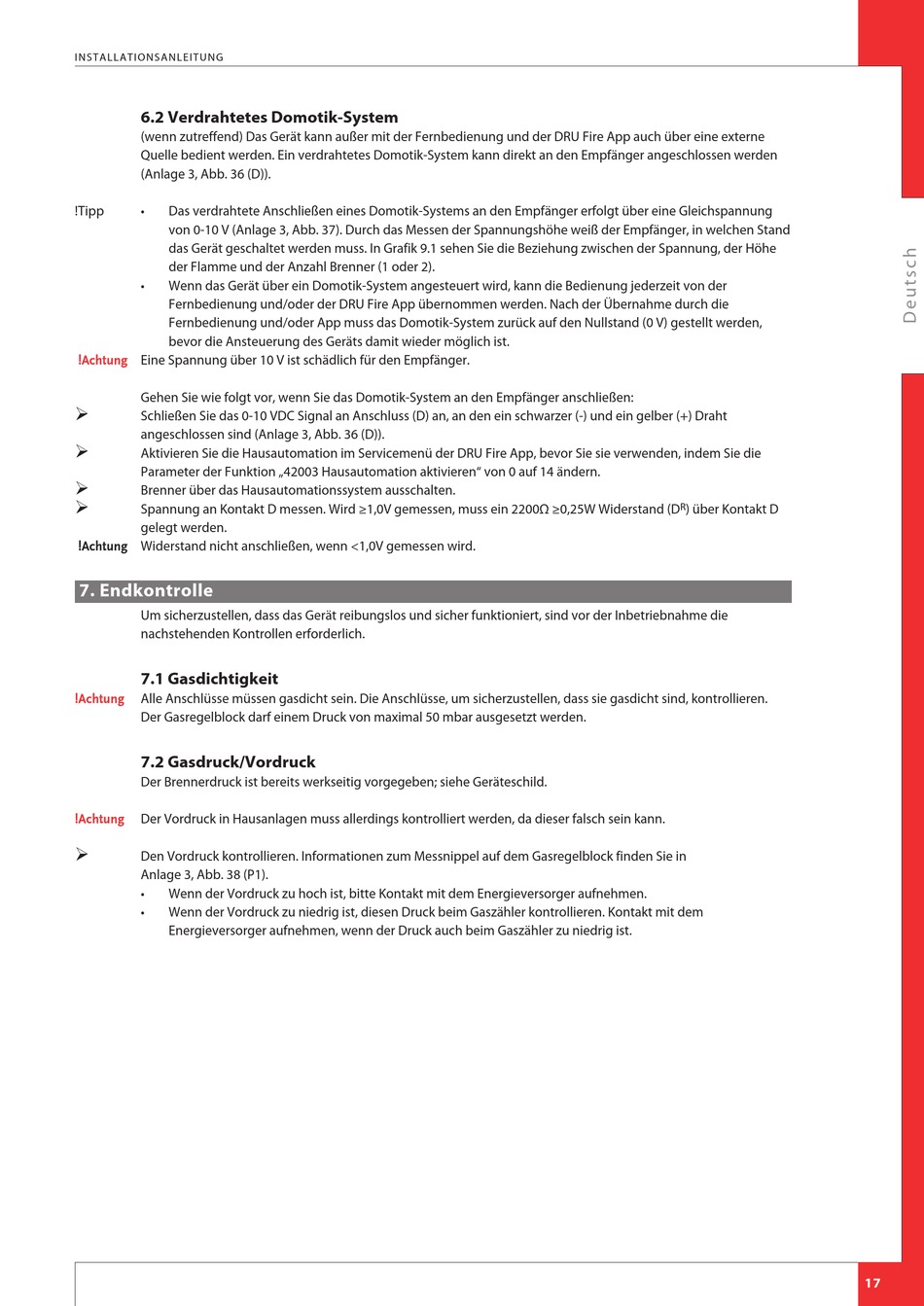

Dru Metro 100XT/3-41 RCH Installationsanleitung Seite 17

IN S T A LLA TION S A N LE ITU N G
6.2 Verdrahtetes Domotik-System
(wenn zutreffend) Das Gerät kann außer mit der Fernbedienung und der DRU Fire App auch über eine externe
Quelle bedient werden. Ein verdrahtetes Domotik-System kann direkt an den Empfänger angeschlossen werden
(Anlage 3, Abb. 36 (D)).
!Tipp • Das verdrahtete Anschließen eines Domotik-Systems an den Empfänger erfolgt über eine Gleichspannung
von 0-10 V (Anlage 3, Abb. 37). Durch das Messen der Spannungshöhe weiß der Empfänger, in welchen Stand
das Gerät geschaltet werden muss. In Grafik 9.1 sehen Sie die Beziehung zwischen der Spannung, der Höhe
der Flamme und der Anzahl Brenner (1 oder 2).
• Wenn das Gerät über ein Domotik-System angesteuert wird, kann die Bedienung jederzeit von der
Fernbedienung und/oder der DRU Fire App übernommen werden. Nach der Übernahme durch die
Fernbedienung und/oder App muss das Domotik-System zurück auf den Nullstand (0 V) gestellt werden,
bevor die Ansteuerung des Geräts damit wieder möglich ist.
Eine Spannung über 10 V ist schädlich für den Empfänger.
!Achtung
Gehen Sie wie folgt vor, wenn Sie das Domotik-System an den Empfänger anschließen:
Ø
Schließen Sie das 0-10 VDC Signal an Anschluss (D) an, an den ein schwarzer (-) und ein gelber (+) Draht
angeschlossen sind (Anlage 3, Abb. 36 (D)).
Ø
Aktivieren Sie die Hausautomation im Servicemenü der DRU Fire App, bevor Sie sie verwenden, indem Sie die
Parameter der Funktion „42003 Hausautomation aktivieren" von 0 auf 14 ändern.
Ø
Brenner über das Hausautomationssystem ausschalten.
Ø
Spannung an Kontakt D messen. Wird ≥1,0V gemessen, muss ein 2200Ω ≥0,25W Widerstand (D
gelegt werden.
Widerstand nicht anschließen, wenn <1,0V gemessen wird.
!Achtung
7. Endkontrolle
Um sicherzustellen, dass das Gerät reibungslos und sicher funktioniert, sind vor der Inbetriebnahme die
nachstehenden Kontrollen erforderlich.
7.1 Gasdichtigkeit
Alle Anschlüsse müssen gasdicht sein. Die Anschlüsse, um sicherzustellen, dass sie gasdicht sind, kontrollieren.
!Achtung
Der Gasregelblock darf einem Druck von maximal 50 mbar ausgesetzt werden.
7.2 Gasdruck/Vordruck
Der Brennerdruck ist bereits werkseitig vorgegeben; siehe Geräteschild.
Der Vordruck in Hausanlagen muss allerdings kontrolliert werden, da dieser falsch sein kann.
!Achtung
Ø
Den Vordruck kontrollieren. Informationen zum Messnippel auf dem Gasregelblock finden Sie in
Anlage 3, Abb. 38 (P1).
• Wenn der Vordruck zu hoch ist, bitte Kontakt mit dem Energieversorger aufnehmen.
• Wenn der Vordruck zu niedrig ist, diesen Druck beim Gaszähler kontrollieren. Kontakt mit dem
Energieversorger aufnehmen, wenn der Druck auch beim Gaszähler zu niedrig ist.
R
) über Kontakt D
17
