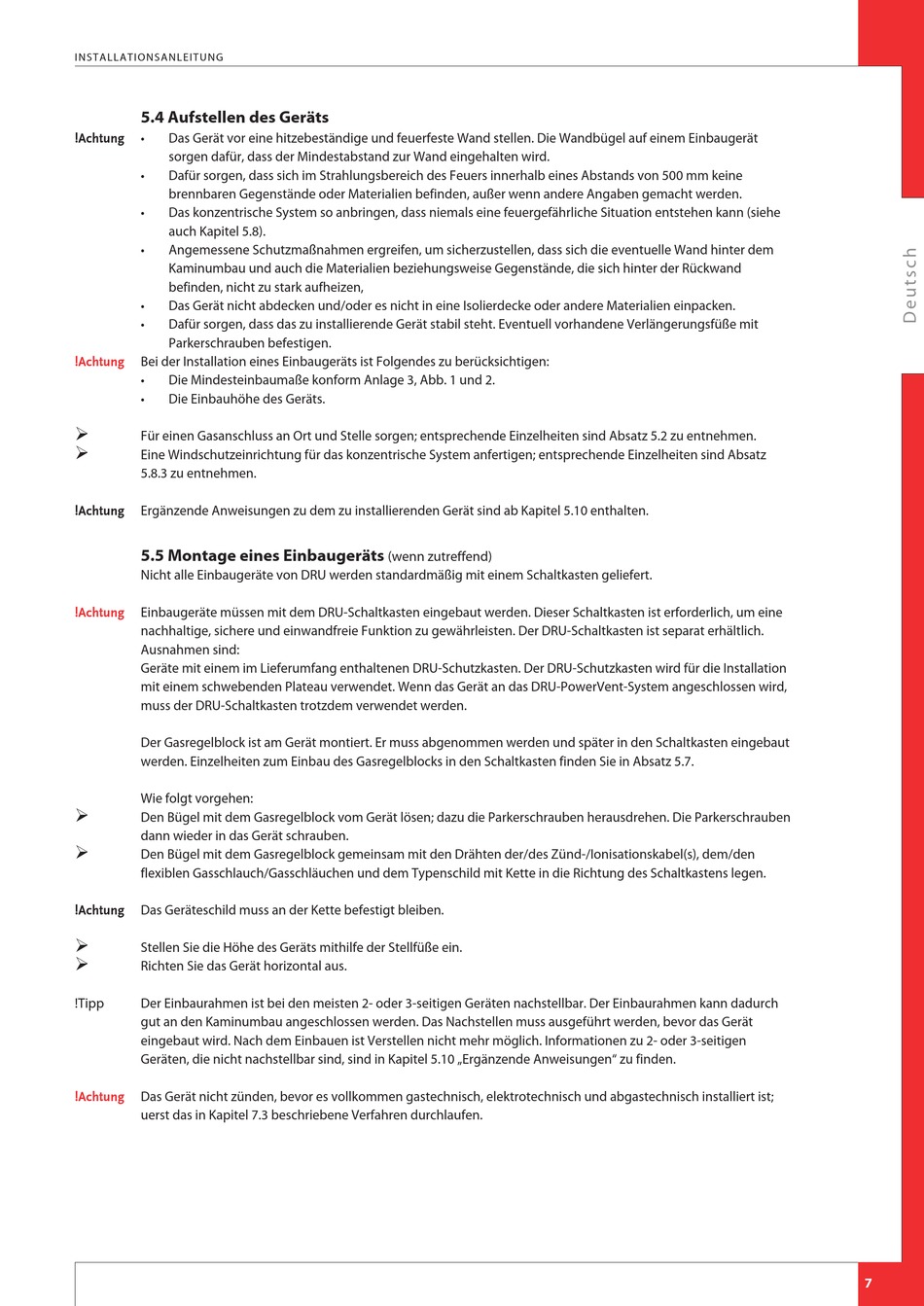

5.4 Aufstellen des Geräts
• Das Gerät vor eine hitzebeständige und feuerfeste Wand stellen. Die Wandbügel auf einem Einbaugerät
!Achtung
sorgen dafür, dass der Mindestabstand zur Wand eingehalten wird.
• Dafür sorgen, dass sich im Strahlungsbereich des Feuers innerhalb eines Abstands von 500 mm keine
brennbaren Gegenstände oder Materialien befinden, außer wenn andere Angaben gemacht werden.
• Das konzentrische System so anbringen, dass niemals eine feuergefährliche Situation entstehen kann (siehe
auch Kapitel 5.8).
• Angemessene Schutzmaßnahmen ergreifen, um sicherzustellen, dass sich die eventuelle Wand hinter dem
Kaminumbau und auch die Materialien beziehungsweise Gegenstände, die sich hinter der Rückwand
befinden, nicht zu stark aufheizen,
• Das Gerät nicht abdecken und/oder es nicht in eine Isolierdecke oder andere Materialien einpacken.
• Dafür sorgen, dass das zu installierende Gerät stabil steht. Eventuell vorhandene Verlängerungsfüße mit
Parkerschrauben befestigen.
!Achtung Bei der Installation eines Einbaugeräts ist Folgendes zu berücksichtigen:
• Die Mindesteinbaumaße konform Anlage 3, Abb. 1 und 2.
• Die Einbauhöhe des Geräts.
Ø
Für einen Gasanschluss an Ort und Stelle sorgen; entsprechende Einzelheiten sind Absatz 5.2 zu entnehmen.
Ø
Eine Windschutzeinrichtung für das konzentrische System anfertigen; entsprechende Einzelheiten sind Absatz
5.8.3 zu entnehmen.
Ergänzende Anweisungen zu dem zu installierenden Gerät sind ab Kapitel 5.10 enthalten.
!Achtung
5.5 Montage eines Einbaugeräts
Nicht alle Einbaugeräte von DRU werden standardmäßig mit einem Schaltkasten geliefert.
!Achtung Einbaugeräte müssen mit dem DRU-Schaltkasten eingebaut werden. Dieser Schaltkasten ist erforderlich, um eine
nachhaltige, sichere und einwandfreie Funktion zu gewährleisten. Der DRU-Schaltkasten ist separat erhältlich.
Ausnahmen sind:
Geräte mit einem im Lieferumfang enthaltenen DRU-Schutzkasten. Der DRU-Schutzkasten wird für die Installation
mit einem schwebenden Plateau verwendet. Wenn das Gerät an das DRU-PowerVent-System angeschlossen wird,
muss der DRU-Schaltkasten trotzdem verwendet werden.
Der Gasregelblock ist am Gerät montiert. Er muss abgenommen werden und später in den Schaltkasten eingebaut
werden. Einzelheiten zum Einbau des Gasregelblocks in den Schaltkasten finden Sie in Absatz 5.7.
Wie folgt vorgehen:
Ø
Den Bügel mit dem Gasregelblock vom Gerät lösen; dazu die Parkerschrauben herausdrehen. Die Parkerschrauben
dann wieder in das Gerät schrauben.
Ø
Den Bügel mit dem Gasregelblock gemeinsam mit den Drähten der/des Zünd-/Ionisationskabel(s), dem/den
flexiblen Gasschlauch/Gasschläuchen und dem Typenschild mit Kette in die Richtung des Schaltkastens legen.
Das Geräteschild muss an der Kette befestigt bleiben.
!Achtung
Ø
Stellen Sie die Höhe des Geräts mithilfe der Stellfüße ein.
Ø
Richten Sie das Gerät horizontal aus.
!Tipp Der Einbaurahmen ist bei den meisten 2- oder 3-seitigen Geräten nachstellbar. Der Einbaurahmen kann dadurch
gut an den Kaminumbau angeschlossen werden. Das Nachstellen muss ausgeführt werden, bevor das Gerät
eingebaut wird. Nach dem Einbauen ist Verstellen nicht mehr möglich. Informationen zu 2- oder 3-seitigen
Geräten, die nicht nachstellbar sind, sind in Kapitel 5.10 „Ergänzende Anweisungen" zu finden.
Das Gerät nicht zünden, bevor es vollkommen gastechnisch, elektrotechnisch und abgastechnisch installiert ist;
!Achtung
uerst das in Kapitel 7.3 beschriebene Verfahren durchlaufen.
(wenn zutreffend)
