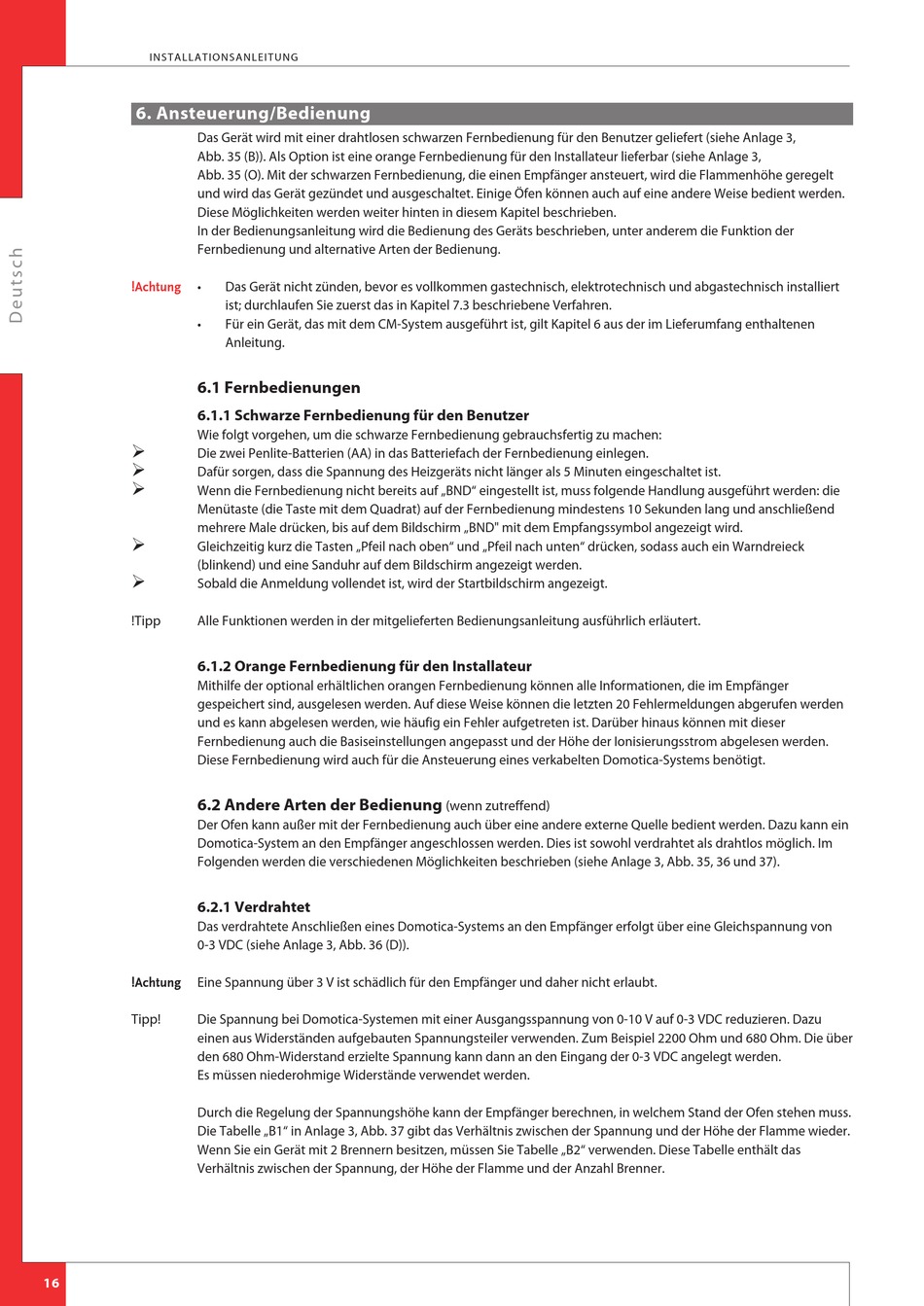

IN S TA LLA TION S A N L E I T U N G

6. Ansteuerung/Bedienung

Das Gerät wird mit einer drahtlosen schwarzen Fernbedienung für den Benutzer geliefert (siehe Anlage 3,
Abb. 35 (B)). Als Option ist eine orange Fernbedienung für den Installateur lieferbar (siehe Anlage 3,
Abb. 35 (O). Mit der schwarzen Fernbedienung, die einen Empfänger ansteuert, wird die Flammenhöhe geregelt
und wird das Gerät gezündet und ausgeschaltet. Einige Öfen können auch auf eine andere Weise bedient werden.
Diese Möglichkeiten werden weiter hinten in diesem Kapitel beschrieben.
In der Bedienungsanleitung wird die Bedienung des Geräts beschrieben, unter anderem die Funktion der
Fernbedienung und alternative Arten der Bedienung.
!Achtung •
•

6.1 Fernbedienungen

6.1.1 Schwarze Fernbedienung für den Benutzer
Wie folgt vorgehen, um die schwarze Fernbedienung gebrauchsfertig zu machen:
Ø
Die zwei Penlite-Batterien (AA) in das Batteriefach der Fernbedienung einlegen.
Ø
Dafür sorgen, dass die Spannung des Heizgeräts nicht länger als 5 Minuten eingeschaltet ist.
Ø
Wenn die Fernbedienung nicht bereits auf „BND" eingestellt ist, muss folgende Handlung ausgeführt werden: die
Menütaste (die Taste mit dem Quadrat) auf der Fernbedienung mindestens 10 Sekunden lang und anschließend
mehrere Male drücken, bis auf dem Bildschirm „BND" mit dem Empfangssymbol angezeigt wird.
Ø
Gleichzeitig kurz die Tasten „Pfeil nach oben" und „Pfeil nach unten" drücken, sodass auch ein Warndreieck
(blinkend) und eine Sanduhr auf dem Bildschirm angezeigt werden.
Ø
Sobald die Anmeldung vollendet ist, wird der Startbildschirm angezeigt.
!Tipp Alle Funktionen werden in der mitgelieferten Bedienungsanleitung ausführlich erläutert.
6.1.2 Orange Fernbedienung für den Installateur
Mithilfe der optional erhältlichen orangen Fernbedienung können alle Informationen, die im Empfänger
gespeichert sind, ausgelesen werden. Auf diese Weise können die letzten 20 Fehlermeldungen abgerufen werden
und es kann abgelesen werden, wie häufig ein Fehler aufgetreten ist. Darüber hinaus können mit dieser
Fernbedienung auch die Basiseinstellungen angepasst und der Höhe der Ionisierungsstrom abgelesen werden.
Diese Fernbedienung wird auch für die Ansteuerung eines verkabelten Domotica-Systems benötigt.

6.2 Andere Arten der Bedienung

Der Ofen kann außer mit der Fernbedienung auch über eine andere externe Quelle bedient werden. Dazu kann ein
Domotica-System an den Empfänger angeschlossen werden. Dies ist sowohl verdrahtet als drahtlos möglich. Im
Folgenden werden die verschiedenen Möglichkeiten beschrieben (siehe Anlage 3, Abb. 35, 36 und 37).
6.2.1 Verdrahtet
Das verdrahtete Anschließen eines Domotica-Systems an den Empfänger erfolgt über eine Gleichspannung von
0-3 VDC (siehe Anlage 3, Abb. 36 (D)).
Eine Spannung über 3 V ist schädlich für den Empfänger und daher nicht erlaubt.
!Achtung
Tipp! Die Spannung bei Domotica-Systemen mit einer Ausgangsspannung von 0-10 V auf 0-3 VDC reduzieren. Dazu
einen aus Widerständen aufgebauten Spannungsteiler verwenden. Zum Beispiel 2200 Ohm und 680 Ohm. Die über
den 680 Ohm-Widerstand erzielte Spannung kann dann an den Eingang der 0-3 VDC angelegt werden.
Es müssen niederohmige Widerstände verwendet werden.
Durch die Regelung der Spannungshöhe kann der Empfänger berechnen, in welchem Stand der Ofen stehen muss.
Die Tabelle „B1" in Anlage 3, Abb. 37 gibt das Verhältnis zwischen der Spannung und der Höhe der Flamme wieder.
Wenn Sie ein Gerät mit 2 Brennern besitzen, müssen Sie Tabelle „B2" verwenden. Diese Tabelle enthält das
Verhältnis zwischen der Spannung, der Höhe der Flamme und der Anzahl Brenner.
16
Das Gerät nicht zünden, bevor es vollkommen gastechnisch, elektrotechnisch und abgastechnisch installiert
ist; durchlaufen Sie zuerst das in Kapitel 7.3 beschriebene Verfahren.
Für ein Gerät, das mit dem CM-System ausgeführt ist, gilt Kapitel 6 aus der im Lieferumfang enthaltenen
Anleitung.
(wenn zutreffend)
