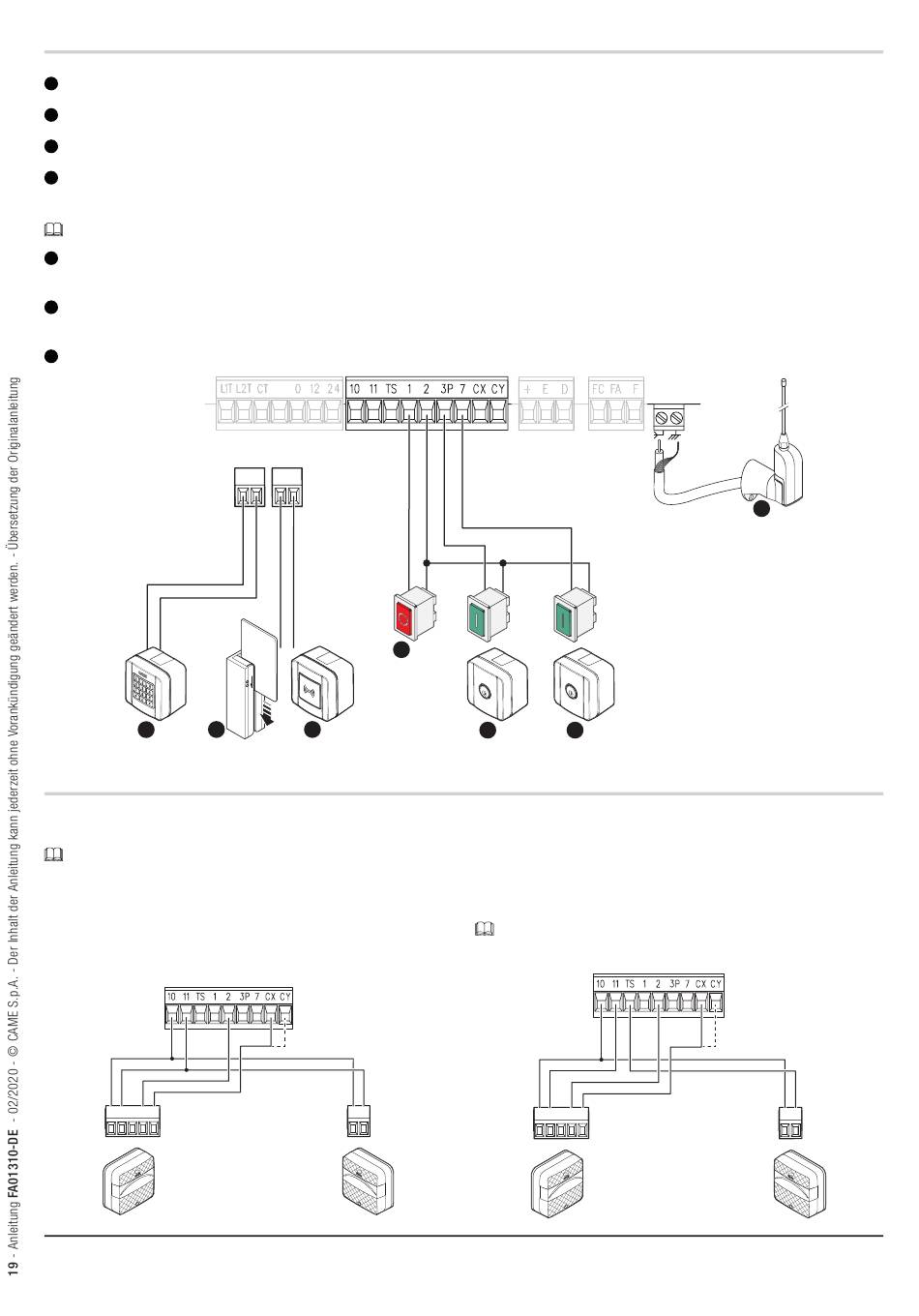

Befehlsgeräte
1
Codeschloss
2
Kartenleser
3
Transponderleser
STOPP-Taster (NC-Kontakt)
4
Torlauf wird unterbrochen und ggf. der Autozulauf ausgeschlossen. Einen Befehlsgeber betätigen, um den Betrieb wieder aufzunehmen.
Bei Nichtverwendung, während der Programmierung deaktivieren.
5
Befehlsgeber (Kontakt NO)
Funktion TEILÖFFNUNG
6
Befehlsgeber (Kontakt NO)
AUF-ZU (Schritt-Schritt) oder AUF-STOPP-ZU-STOPP (sequentiell)
7
Antenne mit Kabel RG58
1
2
Sicherheitsgeräte
Während der Programmierung, die Aktion, die das am Eingangskontakt angeschlossene Gerät durchführen soll, konfigurieren.
Sicherheitsgeräte an CX und/oder CY anschließen.
Bei Nichtverwendung werden die Kontakte CX und/oder CY während der Programmierung deaktiviert.
DELTA Lichtschranken
Standardverbindung
+
-
10
11 NO C NC
RX
A B
S1GND
4
3
+
-
10
11
TX
5
6
DELTA Lichtschranken
Anschluss mit Sicherheitstest
Siehe F5 Sicherheitstest.
+
-
10
11 NO C NC
RX
7
+
-
10
11
TX
