Funktion

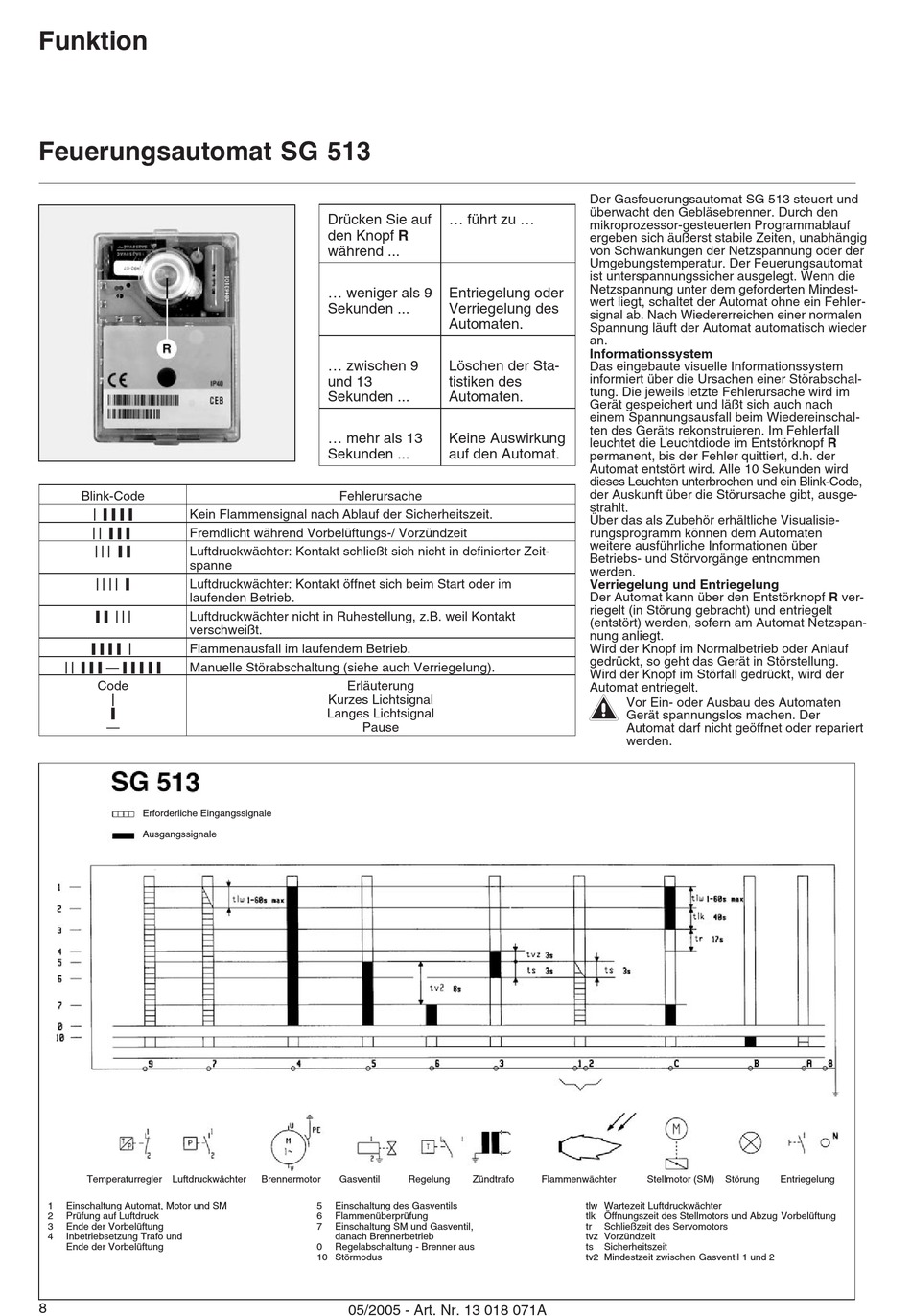

Feuerungsautomat SG 513
Blink-Code
x y y y y
Kein Flammensignal nach Ablauf der Sicherheitszeit.
x x y y y
Fremdlicht während Vorbelüftungs-/ Vorzündzeit
x x x y y
Luftdruckwächter: Kontakt schließt sich nicht in definierter Zeit-
spanne
x x x x y
Luftdruckwächter: Kontakt öffnet sich beim Start oder im
laufenden Betrieb.
y y x x x
Luftdruckwächter nicht in Ruhestellung, z.B. weil Kontakt
verschweißt.
y y y y x
Flammenausfall im laufendem Betrieb.
x x y y y — y y y y y
Manuelle Störabschaltung (siehe auch Verriegelung).
Code
x
y
—
Erforderliche Eingangssignale
Ausgangssignale
Temperaturregler
Luftdruckwächter
1
Einschaltung Automat, Motor und SM
2
Prüfung auf Luftdruck
3
Ende der Vorbelüftung
4
Inbetriebsetzung Trafo und
Ende der Vorbelüftung
8
Drücken Sie auf
den Knopf R
während ...
... weniger als 9
Sekunden ...
... zwischen 9
und 13
Sekunden ...
... mehr als 13
Sekunden ...
Fehlerursache
Erläuterung
Kurzes Lichtsignal
Langes Lichtsignal
Pause
Brennermotor
Gasventil
Regelung
5
Einschaltung des Gasventils
6
Flammenüberprüfung
7
Einschaltung SM und Gasventil,
danach Brennerbetrieb
0
Regelabschaltung - Brenner aus
10 Störmodus
05/2005 - Art. Nr. 13 018 071A
Der Gasfeuerungsautomat SG 513 steuert und
überwacht den Gebläsebrenner. Durch den
... führt zu ...
mikroprozessor-gesteuerten Programmablauf
ergeben sich äußerst stabile Zeiten, unabhängig
von Schwankungen der Netzspannung oder der
Umgebungstemperatur. Der Feuerungsautomat
ist unterspannungssicher ausgelegt. Wenn die
Netzspannung unter dem geforderten Mindest-
Entriegelung oder
wert liegt, schaltet der Automat ohne ein Fehler-
Verriegelung des
signal ab. Nach Wiedererreichen einer normalen
Automaten.
Spannung läuft der Automat automatisch wieder
an.
Informationssystem
Löschen der Sta-
Das eingebaute visuelle Informationssystem
informiert über die Ursachen einer Störabschal-
tistiken des
tung. Die jeweils letzte Fehlerursache wird im
Automaten.
Gerät gespeichert und läßt sich auch nach
einem Spannungsausfall beim Wiedereinschal-
ten des Geräts rekonstruieren. Im Fehlerfall
Keine Auswirkung
leuchtet die Leuchtdiode im Entstörknopf R
auf den Automat.
permanent, bis der Fehler quittiert, d.h. der
Automat entstört wird. Alle 10 Sekunden wird
dieses Leuchten unterbrochen und ein Blink-Code,
der Auskunft über die Störursache gibt, ausge-
strahlt.
Über das als Zubehör erhältliche Visualisie-
rungsprogramm können dem Automaten
weitere ausführliche Informationen über
Betriebs- und Störvorgänge entnommen
werden.
Verriegelung und Entriegelung
Der Automat kann über den Entstörknopf R ver-
riegelt (in Störung gebracht) und entriegelt
(entstört) werden, sofern am Automat Netzspan-
nung anliegt.
Wird der Knopf im Normalbetrieb oder Anlauf
gedrückt, so geht das Gerät in Störstellung.
Wird der Knopf im Störfall gedrückt, wird der
Automat entriegelt.
m
Zündtrafo
Flammenwächter
tlw Wartezeit Luftdruckwächter
tlk Öffnungszeit des Stellmotors und Abzug Vorbelüftung
tr
Schließzeit des Servomotors
tvz Vorzündzeit
ts
Sicherheitszeit
tv2 Mindestzeit zwischen Gasventil 1 und 2
Vor Ein- oder Ausbau des Automaten
Gerät spannungslos machen. Der
Automat darf nicht geöffnet oder repariert
werden.
Stellmotor (SM)
Störung
Entriegelung
