Inbetriebnahme
Einstellung Druckwächter
Funktionskontrolle
Eine Sicherheitstechnische Überprü-
fung der Flammenüberwachung muß
sowohl bei der erstmaligen Inbetrieb-
nahme wie auch nach Revisionen oder
längerem Stillstand der Anlage vorge-
nommen werden.
Anlaufversuch mit geschlossenem
–
Gasventil : nach Ende der Sicher-
heitszeit muß der Feuerungsautomat
auf Störung gehen !
Normaler Anlauf ; wenn Brenner in
–
Betrieb, Gasventil schließen : nach
Flammenausfall muß der Feuerungs-
automat auf Störung gehen !
16

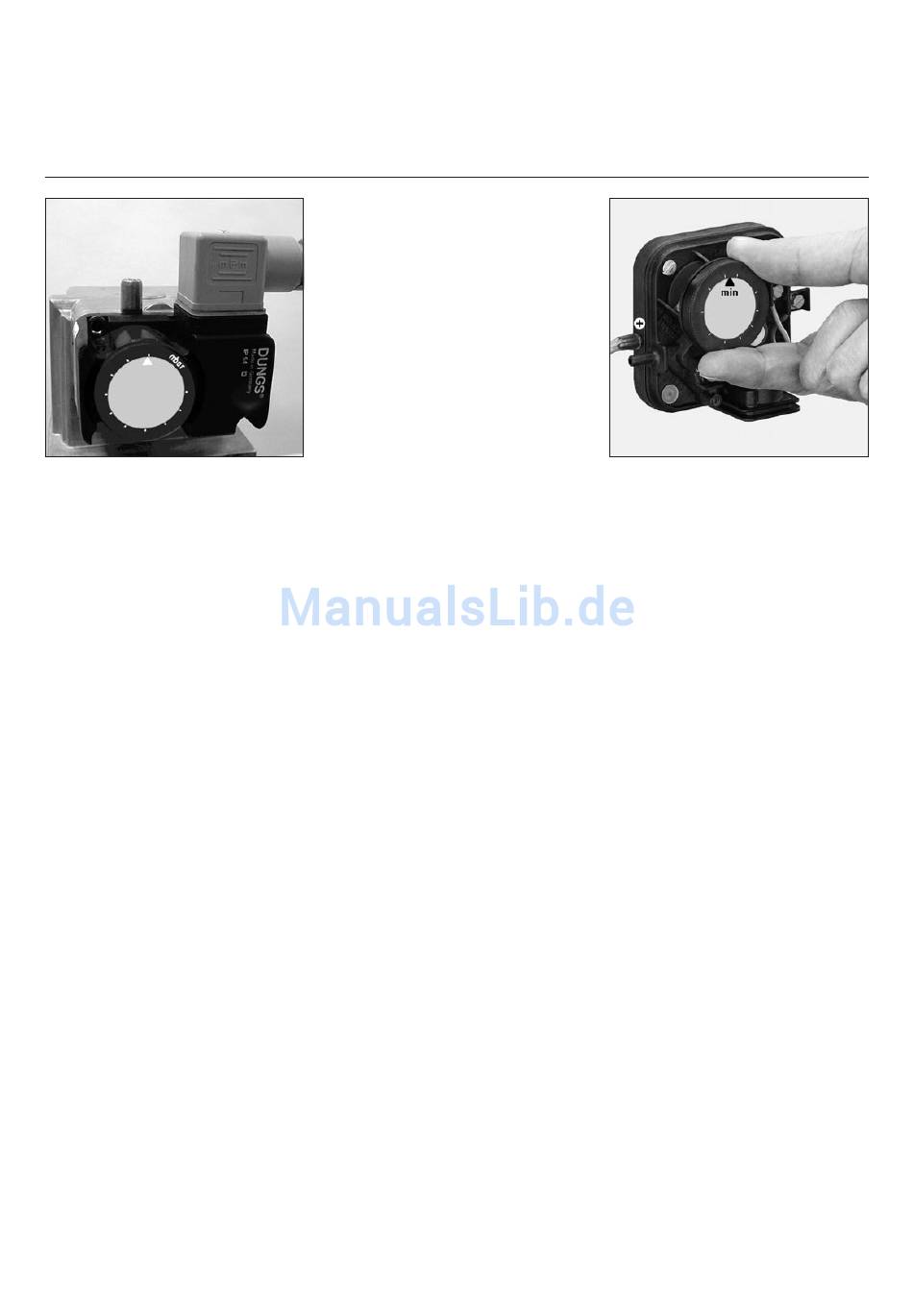

Einstellung Gasdruckwächter
· Zur Einstellung Abschaltdruckes : Deckel
des Gasdruckwächters abnehmen.
· Brenner starten und Gasdruck vor
Armatur durch androsseln des Kugel-
hahns auf gewünschten Abschaltwert
einstellen.
· Einstellscheibe im Uhrzeigersinn
drehen, bis Gasdruckwächter
Brenner abschaltet.
Einstellung Luftdruckwächter
· Brenner auf Kleinlast einstellen.
· Skalenwert solange erhöhen bis Luft-
druckwächter Brenner abschaltet.
· Luftdruckwächter auf 70% des
Abschaltwertes einstellen.
Normaler Anlauf ; während Vorbelüf-
–
tung oder Betrieb Luftwächterkontakt
unterbrechen : Feuerungsautomat
muß sofort auf Störung gehen !
Vor Anlauf Luftdruckwächter überbrü-
–
cken : Brenner schaltet für ca. 2-3
sec. ein, anschließend erfolgt Störab-
schaltung. Nach 10 sec. wird diese
Kurzstörung vom Automaten selbst-
tätig zurückgesetzt und ein zweiter
Anlaufversuch erfolgt (Motor schaltet
für 2-3 sec. ein). Ist der LW-Kontakt
immer noch geschlossen (z.B. ver-
schweißt) erfolgt eine echte Störab-
schaltung. Hat der LW-Kontakt
jedoch innerhalb dieser 10 sec.
05/2005 - Art. Nr. 13 018 071A
geöffnet (z.B. durch auslaufenden
Motor), erfolgt ein normaler Betriebs-
anlauf.
