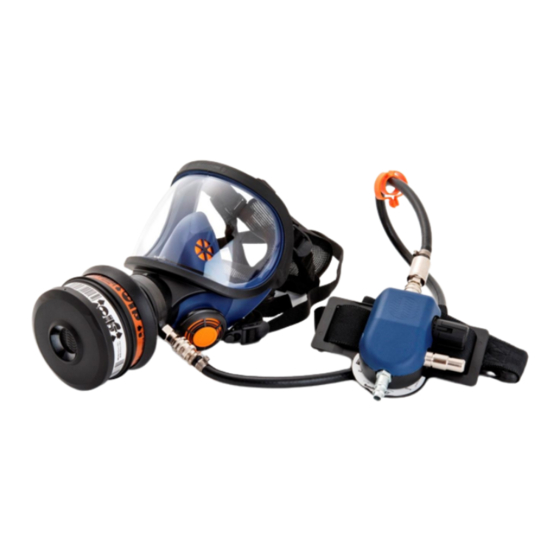

Sundstrom SR 200 Airline Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für SR 200 Airline:
- Gebrauchsanleitung (133 Seiten) ,
- Bedienungsanleitung (23 Seiten) ,
- Gebrauchsanleitung (94 Seiten)
Verwandte Anleitungen für Sundstrom SR 200 Airline
Inhaltszusammenfassung für Sundstrom SR 200 Airline
- Seite 1 Bedienungsanleitung SR 200 Airline Ausgabe: 03 OI03H-1019 SR 200 Airline 1 2020-06-15...
-
Seite 2: Allgemeine Information
Zusammen mit Filter aus dem Sundström/Filtersortiment EN 136:1998 Zusammen mit Gebläse SR 500 oder SR 700, EN 12942:1998, Klasse TM3. SR 200 Airline ist ein Atemgerät mit kontinuierlichem Luftstrom für Anschluss an Druckluft mit die Möglichkeit zu einem Filter-Backup nach EN 14594:2005 Klasse 4A/4B. - Seite 3 Die Luft muss einen ausreichend tiefen Taupunkt besitzen, um ein Ausfällen von Wasser und somit Eisbildung im Innern der Ausrüstung zu verhindern. Falls keine Gewissheit vorliegt, ob vorstehende Anforderungen erfüllt sind, sollte ein Reinigungsfilter vom Typ Sundström Druckluftfilter SR 99-1 angeschlossen werden. OI03H-1019 SR 200 Airline 3 2020-06-15...
-
Seite 4: Auspacken Des Sr 200 Airline
Auspacken des SR 200 Airline Packliste: • Maske mit Atemschlauch • Regelventil • Gürtel • Schraubverschluss • Verschlussdeckel • Vorfilterhalter • Strömungsmesser • Filteradapter • Gebrauchsanleitung OI03H-1019 SR 200 Airline 4 2020-06-15... -
Seite 5: Kontrolle Vor Der Benutzung
Anzeichen von sind Verbrauchsartikel und Verschleiß oder reduzierter sind bei Zeichen von Elastizität zu ersetzen. Beschädigung aller Art zu erneuern. 1.3 Prüfen Sie, ob die Dichtung an der Unterseite des Filteranschlusses der Maske einwandfrei ist. OI03H-1019 SR 200 Airline 5 2020-06-15... - Seite 6 – durch die Maske hindurch gegen den Uhrzeigersinn bis gemessen – mindestens 150 zum Anschlag drehen, um die l/min beträgt. Luftmenge auf ein Minimum zu drosseln. Atemschlauch an Regelventil anschließen. 1.5 Druckluftschlauch an Regelventil anschließen OI03H-1019 SR 200 Airline 6 2020-06-15...
- Seite 7 Falls die Mindestströmung nicht erreicht wird, prüfen Sie • ob der Strömungsmesser senkrecht gehalten wird, • ob die Kugel frei beweglich ist, • ob die Luftzufuhr durch Knicke an den Schläuchen oder dergleichen behindert wird. OI03H-1019 SR 200 Airline 7 2020-06-15...
- Seite 8 Filteradapter Dichtung und danach 1/8 einsetzen, dass die Pfeile auf Umdrehung). dem Filter zum Gesicht hin zeigen. Achten Sie unbedingt darauf, dass der Filter rundum in der Innennut der Filterfassung zum Liegen kommt. OI03H-1019 SR 200 Airline 8 2020-06-15...
-
Seite 9: Anlegen Der Ausrüstung
Sie den Filter ein. 4.2 Das Regelventil so am Gürtel anbringen, dass es zur Einstellung des Luftstroms leicht zugänglich ist und dass gute Übersicht über den Atemschlauch gewährleistet ist, d.h. es soll nicht am Rücken angebracht werden. OI03H-1019 SR 200 Airline 9 2020-06-15... -
Seite 10: Maske - Dichtheitsprüfung
Ausatmungsventile oder stellen Sie die Bänder des Kopfgestells anhalten. nach. Prüfen Sie den Sitz so lange, bis die Maske dicht ist. Ist die Maske dicht, wird sie gegen das Gesicht gedrückt. 5.1 Filter mit Verschlussdeckel abdichten. OI03H-1019 SR 200 Airline 10 2020-06-15... - Seite 11 6. Atemschlauch/Druckluftschlauch 6.1 Atemschlauch an den 6.2 Druckluftschlauch Ausgang am Regelventil abrollen und darauf achten, anschließen. dass er nicht verdreht ist. Druckluftschlauch an den Eingang am Regelventil anschließen. OI03H-1019 SR 200 Airline 11 2020-06-15...
-
Seite 12: Maske - Anpassung
7.2 Kopfgestell nach oben 7.4 Die Maske auf einen heben, Kinn in die stabilen und bequemen Sitz Kinnhalterung einsetzen und am Gesicht einstellen. Kopfgestell über den Kopf Länge des oberen ziehen. Bandpaares einstellen und mit Spangen fixieren. OI03H-1019 SR 200 Airline 12 2020-06-15... - Seite 13 Arbeitssituation einstellen. Einstellrad gegen den Uhrzeigersinn bis zum Anschlag drehen, um die Mindestströmung von 150 l/min zu erreichen, bzw. im Uhrzeigersinn bis zum Anschlag drehen, um die Höchstströmung von 320 l/min zu erreichen. OI03H-1019 SR 200 Airline 13 2020-06-15...
-
Seite 14: Abnehmen Der Maske - Bei Verwendung Von Backup-Filter
Die zwei starren Bänder müssen nicht entspannt werden. 9.2 Atemschlauch vom 9.4 Ziehen Sie das Regelventil lösen. Kopfgestell nach vorn über Ihren Kopf und Maske Den kontaminierten Bereich abnehmen. verlassen und die Ausrüstung abnehmen. OI03H-1019 SR 200 Airline 14 2020-06-15... -
Seite 15: Abnehmen Der Maske - Bei Verwendung Der Schraubverschlüsse
Ihren Kopf und Maske Den kontaminierten Bereich abnehmen. verlassen und die Ausrüstung abnehmen. 10.2 Die vier Gummibänder paarweise lockern, indem Sie die Bandhalter nach vorn führen. Die zwei starren Bänder müssen nicht entspannt werden. OI03H-1019 SR 200 Airline 15 2020-06-15... -
Seite 16: Lösen Des Druckluft-/Atemschlauchs
11. Lösen des Druckluft-/Atemschlauchs 11.1 Beide 11.3 Kupplung zum Nippel hin Schlauchkupplungen verschieben. (Sicherheitstyp) in zwei Schritten lösen. Kupplung zum Nippel hin verschieben. 11.2 Sicherungsring 11.4 Sicherungsring zurückziehen. zurückziehen. OI03H-1019 SR 200 Airline 16 2020-06-15... -
Seite 17: Wechseln Des Visiers
Teil der Maske Nuten in Maske und Rahmen mit einer fetten Seifenlosung o. dgl. gut vorsichtig vom Visier anzufeuchten. herunterkrempeln und das Visier aus der unteren Nut herausheben. Reinigen Sie bei dieser Gelegenheit die Nut. OI03H-1019 SR 200 Airline 17 2020-06-15... - Seite 18 12.7 Schrauben befestigen 12.5 Den oberen Teil der und Rahmenhälften Maske vorsichtig über das wechselweise fest Visier stülpen, so dass es in zusammenschrauben. der Nut der Maske zu liegen Führen Sie eine kommt. Dichtheitsprüfung OI03H-1019 SR 200 Airline 2020-06-15...
-
Seite 19: Wechseln Der Einatmungsmembrane
Innenseite der Maske aus durch den Ventilsitz pressen. 13.2 Zwei weitere Membrane sitzen an der jeweiligen Innenseite der Innenmaske. Die Zapfen hierfür sind abnehmbar und sind gleichzeitig mit der Membran zu ersetzen. Membrane und Zapfen entfernen. OI03H-1019 SR 200 Airline 2020-06-15... -
Seite 20: Wechseln Der Ausatmungsmembrane
Ventilsitzen Seiten der Außenmaske. Die anliegen Klappen sind gleichzeitig mit der Membran zu ersetzen. Ventilklappen von den Ventilsitzen abziehen. 14.2 Membran abziehen. 14.4 Ventilklappen andrücken. Ein Schnappgeräusch zeigt an, dass sie eingerastet sind. OI03H-1019 SR 200 Airline 2020-06-15... -
Seite 21: Wechseln Des Kopfgestells
15. Wechseln des Kopfgestells 15.1 Das Kopfgestell ist als Ersatzteil nur in kompletter Ausführung verfügbar. Bandhalterungen des Kopfgestells von den Bandhaltepunkten der Maske abziehen. 15.2 Darauf achten, dass die neuen Bänder nicht verdreht sind und montieren. OI03H-1019 SR 200 Airline 2020-06-15... - Seite 22 Zimmertemperatur trocknen lassen. Bei Bedarf kann die Maske mit einer 70%igen Ethanol- oder Isopropanollösung desinfiziert werden. HINWEIS! Verwenden Sie niemals Lösungsmittel zur Reinigung. 16.1 Adapter und Filter 16.3 Visier bei Bedarf abbauen. Klappen für entfernen. Ausatmungsventile abbauen und Membranen (zwei) ausbauen. OI03H-1019 SR 200 Airline 2020-06-15...
- Seite 23 16.5 Lassen Sie die Maske die Ausatmungs-membrane trocknen und setzen Sie sie und die Ventilsitze, die dann zusammen. saubere und unbeschädigte Kontaktoberflächen haben müssen. Inspizieren Sie alle Bauteile und tauschen Sie bei Bedarf mit neuen Teilen aus. OI03H-1019 SR 200 Airline 2020-06-15...
- Seite 24 17. Wartungsplan 17.1 Empfohlene Mindestanforderungen an die Nach Jährlich Wartung, damit Sie sicher sein können, dass das Gerät Benutzung Benutzung immer benutzbar ist. Sichtprüfung • Funktionskontrolle • Reinigung • Membranenwechsel • Wechsel der • Bandgarnitur 2020-06-15 OI03H-1019 SR 200 Airline...
