Inhaltszusammenfassung für Sundstrom SR 604

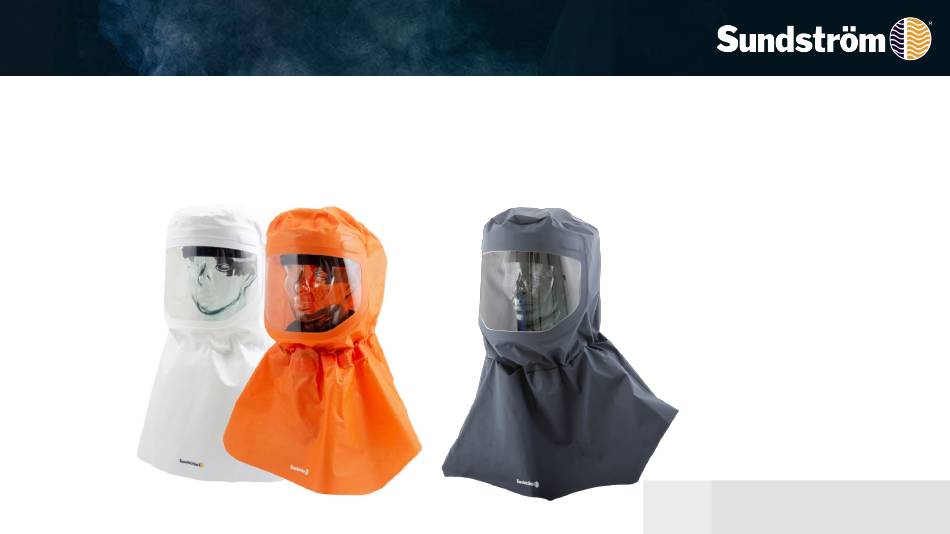

- Seite 1 Bedienungsanleitung SR 601, SR 602, SR 604 Ausgabe: 04 OI06H-5419 SR 601/602/604 1 2023-11-21...
- Seite 2 Vor der Verwendung von SR 601,SR 602, SR 604 sind die Anweisungen zu lesen. Die Hauben SR 601/SR 602/SR 604 sind zusammen mit dem Gebläse SR 500/SR 500 EX oder SR 700 im gebläseunterstützten Atemschutzsystem von Sundström nach EN 12941:1998 TH3 enthalten.
- Seite 3 Auspacken des SR 601, SR 602, SR 604 Packliste: • Haube • Kopfgeschirr mit Luftkanal • Atemschlauch • Gebrauchsanleitung • Reinigungstuch OI06H-5419 SR 601/602/604 3 2023-11-21...
- Seite 4 1 Montage 1.1 Entfernen Sie die 1.3 Ziehen Sie das Hinterteil Schutzfolie vom neuen Visier. der Haube über den Luftkanal nach unten. 1.2 Befestigen Sie 1.4 Setzen Sie die Haube in Kopfgeschirr und Luftkanal an die beiden Befestigungsnuten der Haube. am Luftkanal ein, und zwar jeweils eine pro Seite.
- Seite 5 1.5 Setzen Sie die Haube in 1.7 Befestigen Sie den die beiden Befestigungsnuten Atemschlauch am Luftkanal. am Luftkanal ein, und zwar jeweils eine pro Seite. 1.6 Prüfen Sie, dass sich der 1.8 Ziehen Sie das Hinterteil vordere Verriegelungsstift des der Haube über den Luftkanals in der richtigen Luftkanal/Atemschlauch nach Stellung befindet.
- Seite 6 2 Leistungsprüfung, minimaler Durchfluss 2.1 Schließen Sie den 2.3 Platzieren Sie die Kopfbedeckung Schlauch ans Gebläse an, in den Strömungsmesserbeutel, und und sichern Sie ihn mit einer schalten Sie das Gebläse ein. Achteldrehung im Ergreifen Sie den unteren Teil des Uhrzeigersinn.
- Seite 7 3 Anlegen der Haube 3.1 Schalten Sie das Gebläse 3.3 Kontrollieren Sie, dass ein. Greifen Sie beide Seiten der Atemschlauch am Rücken der Haubenöffnung mit den entlang verläuft und nicht Händen. Ziehen Sie die verdreht ist. Haube vorsichtig über den Kopf.
- Seite 8 4 Einstellen des Kopfgeschirrs 4.1 Wie weit der Kopf in das 4.3 Stellen Sie das Kopfteil hineinragt, hängt Kopfgeschirr so ein, dass das davon ab, wo die Krone Visier nicht zu nahe am positioniert wird. Dafür gibt es Gesicht ist. Dazu gibt es zwei auf jeder Seite fünf Möglichkeiten.
- Seite 9 4.5 Grobe Einstellung der 4.7 Der Luftstrom kann für Weite des Kopfgeschirrs. den optimalen Tragekomfort auf das Visier oder auf das Lösen Sie die beiden Stifte, Gesicht gerichtet werden. und erhöhen oder verkleinern Sie die Weite des Kopfgeschirrs. Dazu gibt es zwei Möglichkeiten.
- Seite 10 5 Reinigung 5.3 Reinigen Sie die Haube, 5.1 Für die tägliche Pflege und lassen Sie sie trocknen. werden Sundström Reinigungstücher SR 5226 empfohlen. Bei Bedarf kann die Haube zur Desinfektion mit einer 70%igen Ethanol- oder Isopropanollösung eingesprüht werden. 5.2 Reinigen Sie das 5.4 Bei einer stärkeren Kopfgeschirr und den Verschmutzung verwenden...
- Seite 11 6 Wartungsschema Dies stellt die Mindestwartung dar, die dafür erforderlich ist, stets Vor dem Nach dem Jährlich über eine funktionsfähige Ausrüstung zu verfügen. Gebrauch Gebrauch Verwenden Sie immer Originalteile von Sundström. Nehmen Sie • • • Sichtprüfung keine Umbauten am Gerät vor. Die Verwendung von Teilen Dritter •...
- Seite 12 7 Auswechseln des Schweißbandes 7.1 Entfernen Sie das 7.3 Führen Sie die Zunge des Kopfgeschirr von Kopfgeschirrs in das neue Luftkanal/Haube, indem Sie Schweißband ein. die Verbindung an den drei Beachten Sie, wie das Befestigungspunkten lösen. Schweißband gedreht wird! 7.4 Legen Sie das Schweißband um das Stirnband des Kopfgeschirrs 7.2 Ziehen Sie das...
- Seite 13 8 Auswechseln des Kopfgeschirrs 8.1 Entfernen Sie das Gehen Sie bei der Montage in umgekehrter Reihenfolge vor. Kopfgeschirr von Luftkanal/Haube, indem Sie die Verbindung an den drei Befestigungspunkten lösen. 8.2 Befestigen Sie ein neues Schweißband gemäß den Anweisungen in Abschnitt 7. OI06H-5419 SR 601/602/604 13 2023-11-21...
- Seite 14 9 Auswechseln der Haube 9.1 Nehmen Sie den Befestigen Sie die neue Haube gemäß den Anweisungen in Abschnitt 1 „Montage“. Atemschlauch vom Luftkanal 9.2 Nehmen Sie die Haube vom Luftkanal ab, indem Sie die beiden Befestigungsnuten lösen und die Haube dann von Kopfgeschirr und Luftkanal abziehen.
- Seite 15 10 Auswechseln des Luftkanals 10.1 Nehmen Sie die Haube Montieren Sie den neuen Luftkanal in umgekehrter Reihenfolge, oder folgen Sie den Anweisungen in Abschnitt 1 „Montage“. vom Luftkanal ab, indem Sie die beiden Befestigungsnuten lösen und die Haube dann von Kopfgeschirr und Luftkanal abziehen.
