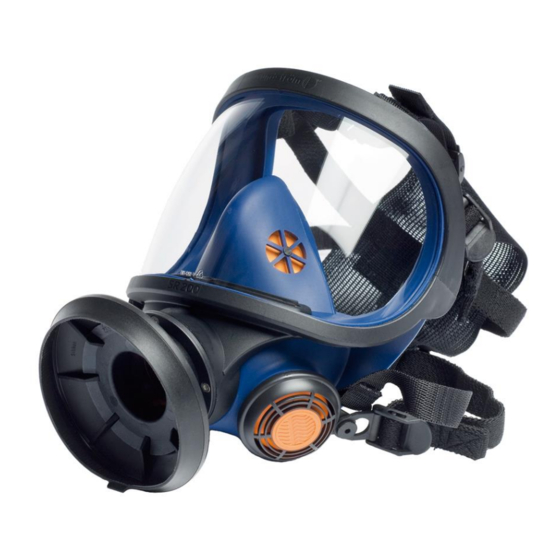

EN 14594:2005 Klasse 3A/3B Außerdem gibt es die SR 200 Vollmaske in einer Sonderausführung - die SR 200 Airline. Sie ist für den Anschluss an Druckluft vorgesehen, hat aber auch einen Filterersatz. Bei der Wahl der Ausrüstung zusammen mit SR 200 sind folgende Punkte zu beachten: •...
Seite 3
Erstellt am: 2009-01-16 / JR Ausgabe: HI-SR 200 DE Revidiert: 2014-01-16 / PA Seite: 3 ab 17 2.1 Auspacken 2.2 Packliste Überprüfen Sie die Lieferung auf Vollständigkeit anhand der Packliste sowie auf eventuelle Transportschäden. Packliste: Vollmaske Filteradapter Vorfilterhalter ...
Seite 4
Erstellt am: 2009-01-16 / JR Ausgabe: HI-SR 200 DE Revidiert: 2014-01-16 / PA Seite: 4 ab 17 drücken. Kontrolliere dass die Filter gut miteinander verbunden sind. Filter/Kombinationsfilter so in die Maske einsetzen, dass die Pfeile auf dem Filter zum Gesicht hin zeigen.
Erstellt am: 2009-01-16 / JR Ausgabe: HI-SR 200 DE Revidiert: 2014-01-16 / PA Seite: 5 ab 17 3. Montage/Demontage 3.1 Befestigen des Filters in einer Maske Die Filter fest mit der Maske verschrauben. (bis zum Anschlag an die Dichtung und danach 1/8 Umdrehung).
Seite 6
Erstellt am: 2009-01-16 / JR Ausgabe: HI-SR 200 DE Revidiert: 2014-01-16 / PA Seite: 6 ab 17 Kontrolliere dass die Ventilsitze sauber und unbeschädigt sind. Kontrolliere dass die Membranen sauber und richtig montiert sind. Kontrolliere dass die Dichtungsfläche der Maskenkörper sauber und fehlerfrei ist.
Erstellt am: 2009-01-16 / JR Ausgabe: HI-SR 200 DE Revidiert: 2014-01-16 / PA Seite: 7 ab 17 Kontrolliere dass die Dichtung des Filteranschlusses fehlerfrei ist. Kontrolliere den Zustand des Kopfgestelles. Das Kopfgestell ist ein Verbrauchsartikel und muss bei Anzeichen von Beschädigung aller Art erneuert werden.
Seite 8
Erstellt am: 2009-01-16 / JR Ausgabe: HI-SR 200 DE Revidiert: 2014-01-16 / PA Seite: 8 ab 17 Kopfgestell nach oben heben, Kinn in die Kinnhalterung einsetzen und Kopfgestell über den Kopf ziehen. Gummibänder paarweise spannen, indem Sie die freien Bandenden nach hinten ziehen.
Erstellt am: 2009-01-16 / JR Ausgabe: HI-SR 200 DE Revidiert: 2014-01-16 / PA Seite: 9 ab 17 3.4 Prüfung auf Dichtheit • Legen Sie Ihre Handfläche leicht auf das Loch des Vorfilterhalters, um es zu schließen. • Tief einatmen und etwa 10 Sekunden den Atem anhalten.
Seite 10
Erstellt am: 2009-01-16 / JR Ausgabe: HI-SR 200 DE Revidiert: 2014-01-16 / PA Seite: 10 ab 17 Einatmungsventile (drei) ausbauen. Kopfgestell entfernen. Visier bei Bedarf entfernen. Reinigen Sie wie oben beschrieben. Kritische Bereiche sind die Ausatmungsmembrane und die Ventilsitze, die saubere und unbeschädigte Kontaktoberflächen...
Erstellt am: 2009-01-16 / JR Ausgabe: HI-SR 200 DE Revidiert: 2014-01-16 / PA Seite: 11 ab 17 4.3 Wartungsschema Nachstehendes Schema zeigt die Mindestanforderungen in Bezug auf Wartungsroutinen, die dem Anwender versichern, dass die Ausrüstung stets verwendungsfähig ist. 4.4.1 Wechseln des Visiers Das Visier ist in einer Nut befestigt, die um die Visieröffnung der Außenmaske...
Seite 12
Erstellt am: 2009-01-16 / JR Ausgabe: HI-SR 200 DE Revidiert: 2014-01-16 / PA Seite: 12 ab 17 Reinigen Sie bei dieser Gelegenheit die Nut. Visier, Rahmenhälften und Maske haben eine Kennzeichnung, um die Mitte zu markieren. Das neue Visier so in die Nut einsetzen, dass die Mittelmarkierungen zusammenfallen.
Erstellt am: 2009-01-16 / JR Ausgabe: HI-SR 200 DE Revidiert: 2014-01-16 / PA Seite: 13 ab 17 Obere Rahmenhälfte aufsetzen und darauf achten, dass die Mittelmarkierungen zusammenfallen. Schrauben befestigen und Rahmenhälften wechselweise fest zusammenschrauben. Den Dichtheitstest nach Punkt 3.4 durchführen.
Erstellt am: 2009-01-16 / JR Ausgabe: HI-SR 200 DE Revidiert: 2014-01-16 / PA Seite: 14 ab 17 Zwei weitere Membranen sitzen an der jeweiligen Innenseite der Innenmaske. Die Zapfen hierfür sind abnehmbar und sind gleichzeitig mit der Membran zu ersetzen.
Erstellt am: 2009-01-16 / JR Ausgabe: HI-SR 200 DE Revidiert: 2014-01-16 / PA Seite: 15 ab 17 Neue Membrane auf Zapfen aufstecken. Prüfen Sie, dass die Membrane rundum an den Ventilsitzen anliegen. Ventilklappen andrücken. Ein Schnappgeräusch zeigt an, dass sie eingerastet sind.
Seite 16
Erstellt am: 2009-01-16 / JR Ausgabe: HI-SR 200 DE Revidiert: 2014-01-16 / PA Seite: 16 ab 17...
Seite 17
Erstellt am: 2009-01-16 / JR Ausgabe: HI-SR 200 DE Revidiert: 2014-01-16 / PA Seite: 17 ab 17...
