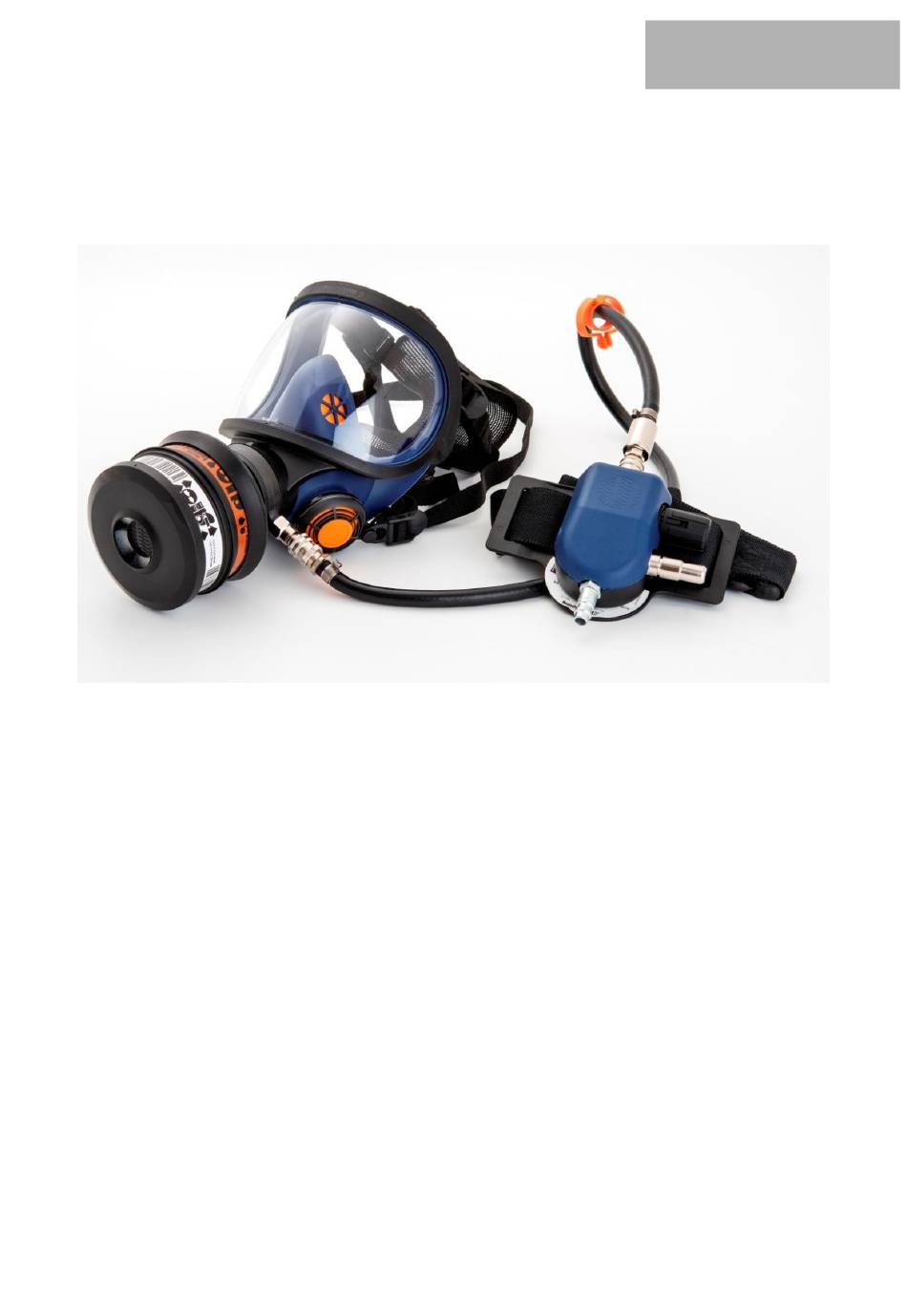

Sundstrom SR 200 Airline Bedienungsanleitung
Vollmaske
Vorschau ausblenden
Andere Handbücher für SR 200 Airline:
- Gebrauchsanleitung (133 Seiten) ,
- Bedienungsanleitung (25 Seiten) ,
- Gebrauchsanleitung (101 Seiten)
Verwandte Anleitungen für Sundstrom SR 200 Airline
Inhaltszusammenfassung für Sundstrom SR 200 Airline
- Seite 1 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 1 ab 23 Bedienungsanleitung SR 200 Airline Vollmaske...
-
Seite 2: Allgemeine Information
• Zusammen mit Gebläse SR 500 oder SR 700, EN 12942:1998, Klasse TM3. • Das Besondere an SR 200 Airline ist die Möglichkeit zu einem Filter-Backup nach EN 14594:2005 Klasse 4A/4B. Bei der Wahl der Ausrüstung zusammen mit SR 200 Airline sind folgende Punkte zu beachten: •... - Seite 3 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 3 ab 23 2.1 Auspacken SR 200 Airline 2.2 Packliste Überprüfen Sie die Lieferung auf Vollständigkeit anhand der Packliste sowie auf eventuelle Transportschäden. Packliste: • Maske mit Atemschlauch •...
- Seite 4 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 4 ab 23 Kontrolliere dass die Membranen sauber und richtig montiert sind. Kontrolliere dass die Dichtungsfläche der Maskenkörper sauber und fehlerfrei ist. Kontrolliere dass die Dichtung des Filteranschlusses fehlerfrei ist.
- Seite 5 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 5 ab 23 Prüfen Sie, ob der Luftstrom – durch die Maske hindurch gemessen – mindestens 150 l/min beträgt. Vorgehensweise: Atemschlauch an Regelventil anschließen. Druckluftschlauch an Regelventil anschließen.
- Seite 6 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 6 ab 23 Maske in den Strömungsmesser einsetzen und unteren Teil der Tüte umfassen, um sie um den Atemschlauch herum abzudichten. Mit der anderen Hand das Rohr des Strömungsmessers halten,...
- Seite 7 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 7 ab 23 Filter Vergewissern Sie sich, dass Sie den richtigen Filter gewählt haben und die Lagerungszeit nicht abgelaufen ist. Gasfilter und Partikelfilter zusammendrücken. Nicht auf die Mitte drücken.
- Seite 8 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 8 ab 23 Vorfilter SR 221 in den Vorfilterhalter einsetzen und am Filter andrücken. Die Filter fest mit der Maske verschrauben. (bis zum Anschlag an die Dichtung und danach 1/8 Umdrehung).
- Seite 9 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 9 ab 23 Maske ordentlich anlegen, tief einatmen und ca. 10 Sekunden lang den Atem anhalten. Bei guter Passform muss sich die Maske durch den entstehenden Unterdruck am Gesicht anpressen.
- Seite 10 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 10 ab 23 Maske - Anpassung Lockern Sie die vier Gummibänder durch Vorschieben der Bandschnallen und gleichzeitiges Ziehen an den Bändern. Die beiden oberen festen Bänder durch Öffnen der Spangen lockern.
- Seite 11 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 11 ab 23 Gummibänder paarweise spannen, indem die freien Bandenden nach hinten gezogen werden. Maske so am Gesicht anpassen, dass sie fest und bequem sitzt.
- Seite 12 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 12 ab 23 2.5 Abnehmen Bei Verwendung von Backup-Filter Ggf. Verschlussdeckel entfernen. Atemschlauch vom Regelventil lösen. Den kontaminierten Bereich verlassen und die Ausrüstung abnehmen. Die vier Gummibänder paarweise lockern, indem Sie die Bandschnallen nach vorn schieben.
- Seite 13 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 13 ab 23 Bandgarnitur nach vorn über den Kopf abstreifen und Maske abnehmen. Bei Verwendung der Schraubverschlüsse Den kontaminierten Bereich verlassen, bevor Sie die Ausrüstung abnehmen.
- Seite 14 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 14 ab 23 Lösen der Schläuche Beide Schlauchkupplungen (Sicherheitstyp) in zwei Schritten lösen. Kupplung zum Nippel hin verschieben. Sicherungsring zurückziehen. 4.1 Reinigung Für die tägliche Pflege empfiehlt sich Sundström Reinigungsserviette...
- Seite 15 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 15 ab 23 Vorgehensweise: Filteradapter abschrauben. Deckel der Ausatemventile abnehmen und die Membranen (zwei) entfernen. Einatemmembranen entfernen (drei). Bandgarnitur abnehmen. Bei Bedarf das Visier lösen. Siehe 4.4.2 Wie vorstehend reinigen.
- Seite 16 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 16 ab 23 4.2 Aufbewahrung Nach dem Reinigen und Trocknen wird die Maske am besten in der Sundström Aufbewahrungsbox SR 344 gelagert. Lagertemperatur von -20° bis +40°.
- Seite 17 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 17 ab 23 Den oberen Teil der Maske vorsichtig vom Visier herunterkrempeln und das Visier aus der unteren Nut herausheben. Reinigen Sie bei dieser Gelegenheit die Nut.
- Seite 18 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 18 ab 23 Den oberen Teil der Maske vorsichtig über das Visier stülpen, so dass es in der Nut der Maske zu liegen kommt. Obere Rahmenhälfte aufsetzen und darauf achten, dass die Mittelmarkierungen zusammenfallen.
- Seite 19 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 19 ab 23 4.4.3 Wechseln der Einatmungsmembrane / 3 Stück Eine Membran sitzt im Zentrum der Innenmaske auf einem festen Zapfen. Membrane entfernen und durch eine neue ersetzen.
- Seite 20 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 20 ab 23 Membran abziehen. Neue Membranen an den Zapfen befestigen. Darauf achten, dass die Membranen an den Ventilsitzen rundum anliegt. Ventildeckel andrücken. Ein Klickgeräusch zeigt an, dass sie eingerastet sind.
- Seite 21 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 21 ab 23 Montage von Schutzfolien SR 343 / SR 353 Entferne das Schutzpapier der 2 Klebefolien. Nacheinander mit dem Daumen befestigen. Es ist angebracht höchstens 3...
- Seite 22 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 22 ab 23...
- Seite 23 Erstellt am: 2009-07-02 / JR Ausgabe: OI03H-1019 SR 200 Airline Revidiert: 2014-07-23 / PA Seite: 23 ab 23...
