RD 91120-01-B/06.2011 | A4FM Baureihe 1 und 3
Motorfunktion
5.2.2
Funktionsbeschreibung
Ein Hydraulikmotor wandelt hydrostatische Energie in mechanische Energie um.
Über die Anschlussplatte (4) und die Steuerplatte (5) wird den Zylinderbohrungen
Druckflüssigkeit zugeführt. Die Kolben (3) in den Zylinderbohrungen führen einen
Hub aus. Durch den Druck auf den Kolben gleitet dieser auf der schrägen
Scheibe nach unten und nimmt dabei den Zylinder (6) mit. Der Zylinder dreht sich
mit der Triebwelle (1) und erzeugt dadurch ein Abtriebsdrehmoment. Das
Abtriebsdrehmoment wächst proportional mit dem Druckgefälle zwischen Hoch-
und Niederdruckseite. Die Abtriebsdrehzahl ist proportional dem zufließenden
Volumenstrom und umgekehrt proportional dem Schluckvolumen des
Hydraulikmotors.
5.3
Identifikation des Produkts

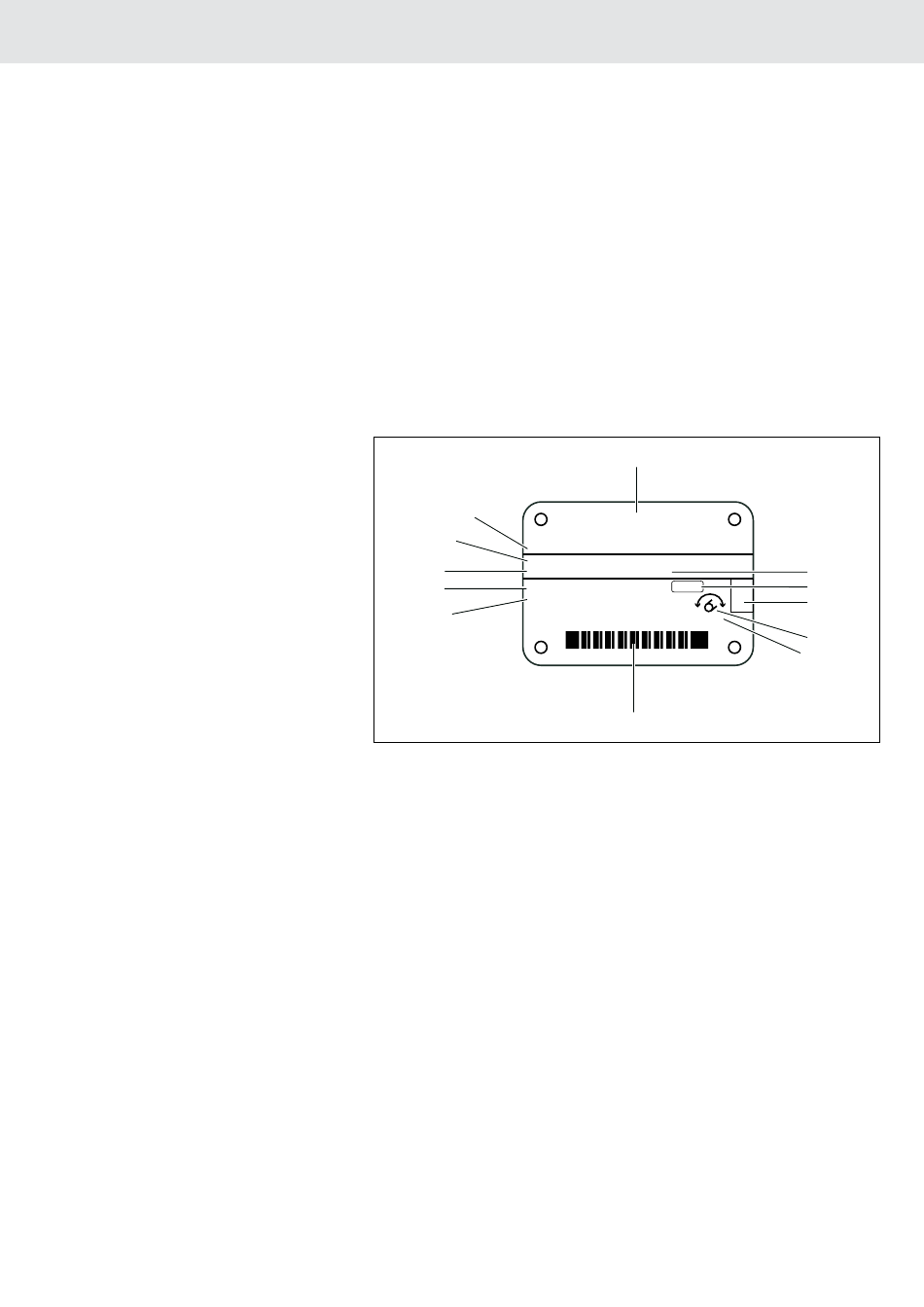

Die Axialkolbeneinheit ist am Typschild zu identifizieren. Das folgende Beispiel
zeigt ein A4FM-Typschild:
12
11
CNR:
Typ: A4FM71/10W-VPB02
10
MNR:
9
SN:
FD:
8
Abb. 3:
Typschild A4FM
1
Hersteller
2
Musterkategorie (optional)
3
Interne Werksbezeichnung
4
Vorgesehener Platz für
Prüfstempel
5
Drehrichtung (Blick auf Triebwelle)
– hier dargestellt: wechselnd
6
Masse (optional)
Bosch Rexroth AG
1
Rexroth
DE - 89275 Elchingen
X1234567890Y
R90XXXXXXX
SC: X
12345678
7202
2011W24
Rotation:
m XXX kg
Made in Germany
7
7
Barcode
8
Fertigungsdatum
9
Seriennummer
10
Materialnummer der
Axialkolbeneinheit
11
Typschlüssel
12
Kunden-Materialnummer
17/48
