3.8

Anschluss der Versorgungsspannung

Der RFC 4072S wird mit einer 24-V-DC-Spannung betrieben.
WARNUNG: Verlust der elektrischen Sicherheit sowie der Sicherheitsfunktion
beim Einsatz nicht geeigneter Stromversorgungen
Der RFC 4072S ist ausschließlich für den Betrieb mit Schutzkleinspannung (PELV) nach
EN 60204-1 ausgelegt. Nur Schutzkleinspannungen nach genannter Norm dürfen zur
Versorgung verwendet werden.
Für das PROFINET-Netzwerk und die darin eingesetzten I/O-Geräte gilt:
Setzen Sie ausschließlich Stromversorgungen, die die EN 61204 erfüllen, mit sicherer
Trennung mit PELV-Spannung nach EN 50178 / VDE 0160 (PELV) ein. In diesen wird ein
Kurzschluss zwischen Primär- und Sekundärseite ausgeschlossen.
Beachten Sie zusätzlich die Informationen im
Seite 15.
Der RFC wird mit Hilfe einer externen Stromversorgung (24,0 V DC) versorgt. Der zulässige
Spannungsbereich liegt zwischen 19,2 V DC und 30,0 V DC (Welligkeit eingeschlossen).
2 4
V D
+
-

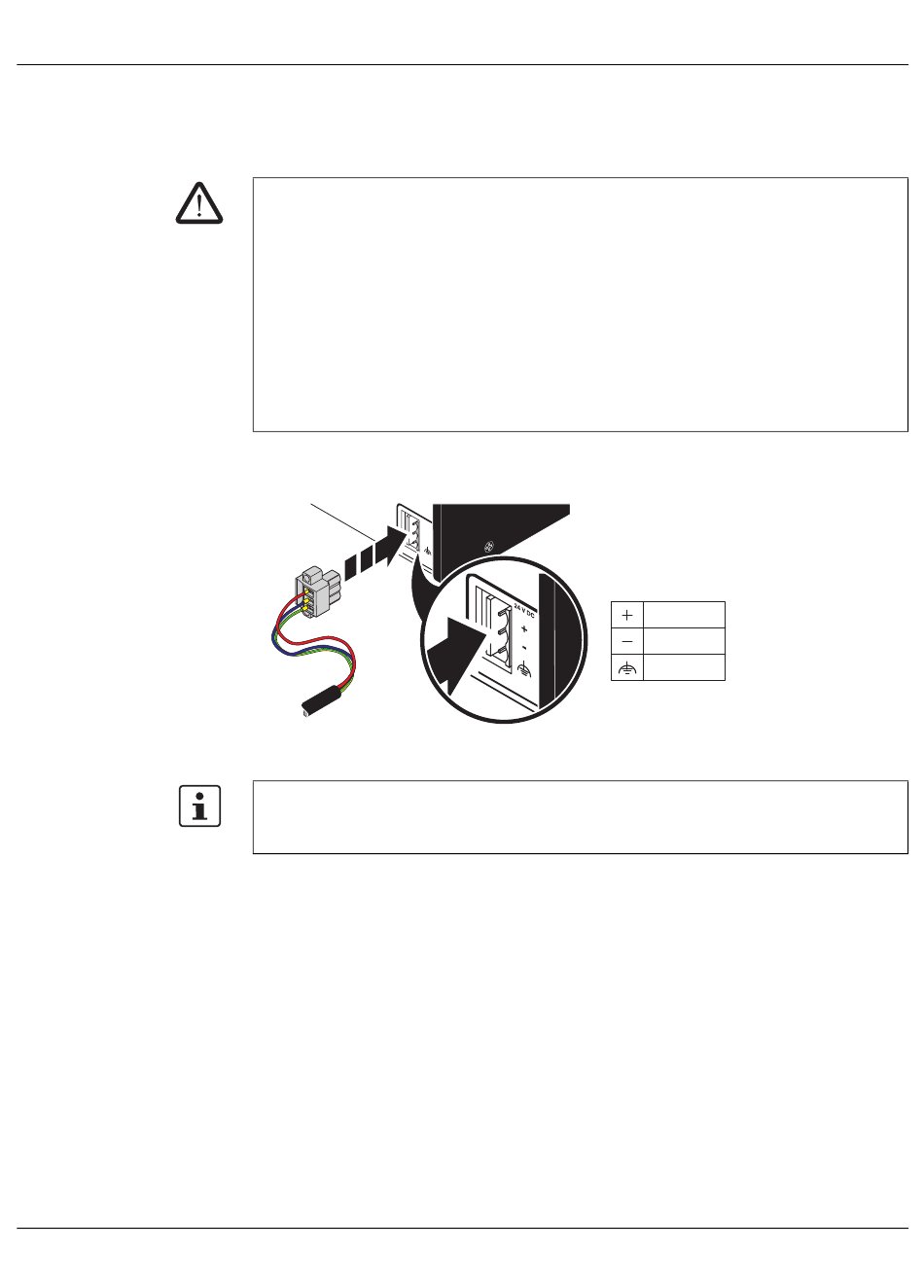

Bild 3-6 Anschluss der Versorgungsspannung
Beachten Sie bitte, dass der Anlauf des RFC 4072S ca. 2 Minuten benötigt. Dieses ist
bedingt durch die umfangreichen Selbsttests des Geräts. Der Status wird Ihnen dabei im
Display angezeigt.
Kapitel „Elektrische Sicherheit" auf
C
24 V DC
0 V
FE
107586A006
