2.9.3
Diagnose-Anzeigen
Die Diagnose-Anzeigen aller Kacheln werden im Home-Menü mittels virtueller LEDs darge-
stellt. Sie haben folgende Bedeutung:

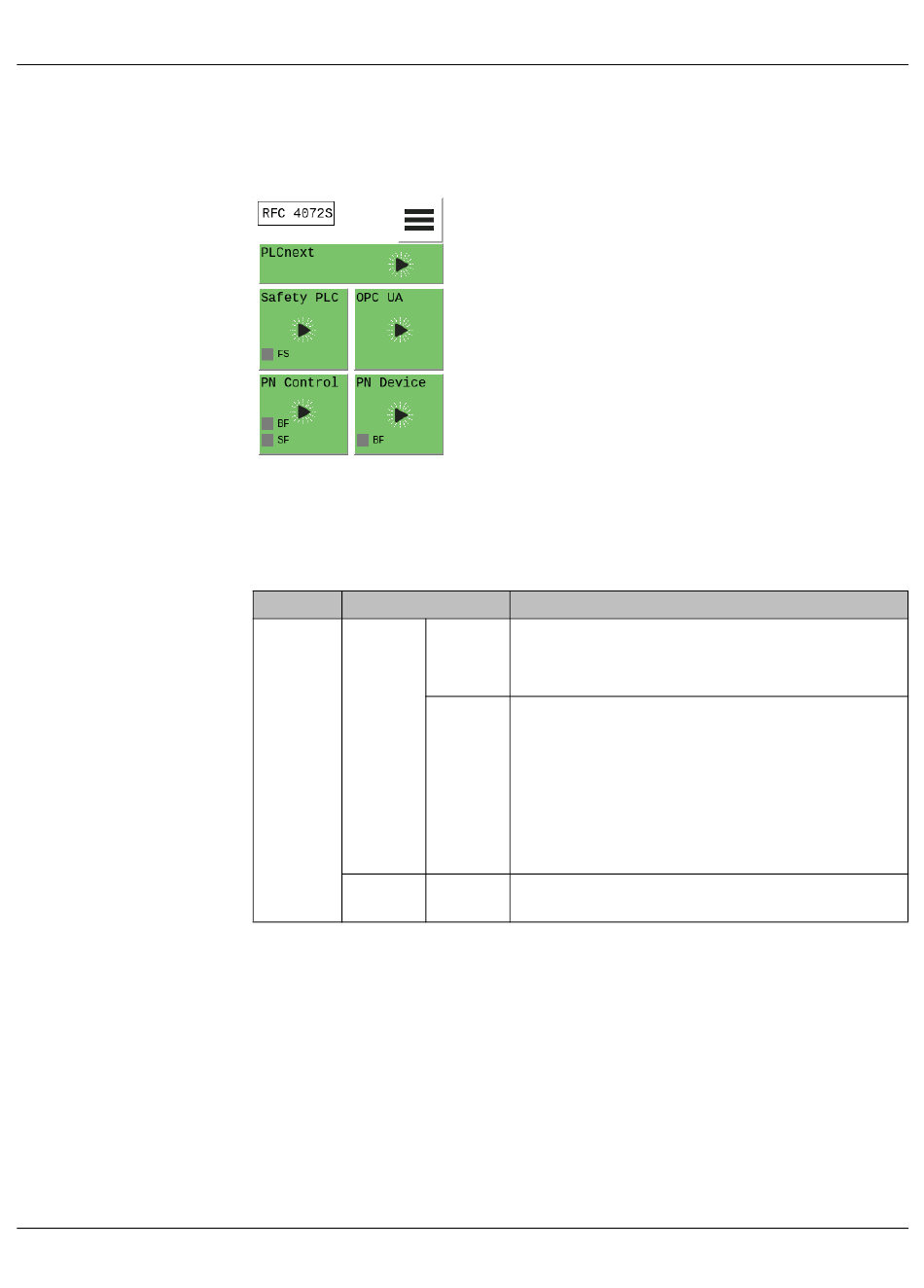

Bild 2-16
Diagnose-Anzeigen im Home-Menü (LEDs)
Tabelle 2-7
Diagnose-Anzeigen: Safety PLC (sicherheitsbezogene PROFINET-Steue-
rung iSPNS 3000)
LED
Farbe
FS
rot
grau
Keine LED-Anzeigen vorhanden.
Bedeutung
an
Kritischer Fehler aufgetreten und erkannt.
Die iSPNS 3000 hat in den „sicheren Zustand" ge-
schaltet
blinkt,
–
Initialisierungsphase läuft (Firmware-Bootvor-
1 Hz
gang mit Power-ON-Selbsttests, laden der Para-
metrierungs- und Konfigurationsdaten vom
Parametrierungsspeicher, booten des sicheren
Applikationsprogramms) oder
–
Initialisierungsphase wurde mit Fehler abgebro-
chen oder
–
fehlerfreier DEBUG-Zustand der iSPNS 3000
aus
Fehlerfreier Betriebszustand der iSPNS 3000 (bei
vorhandener Versorgungsspannung)
