PLCnext
(Standardsteuerung)
108580_de_02
2.9.1

Anzeigen des Displays

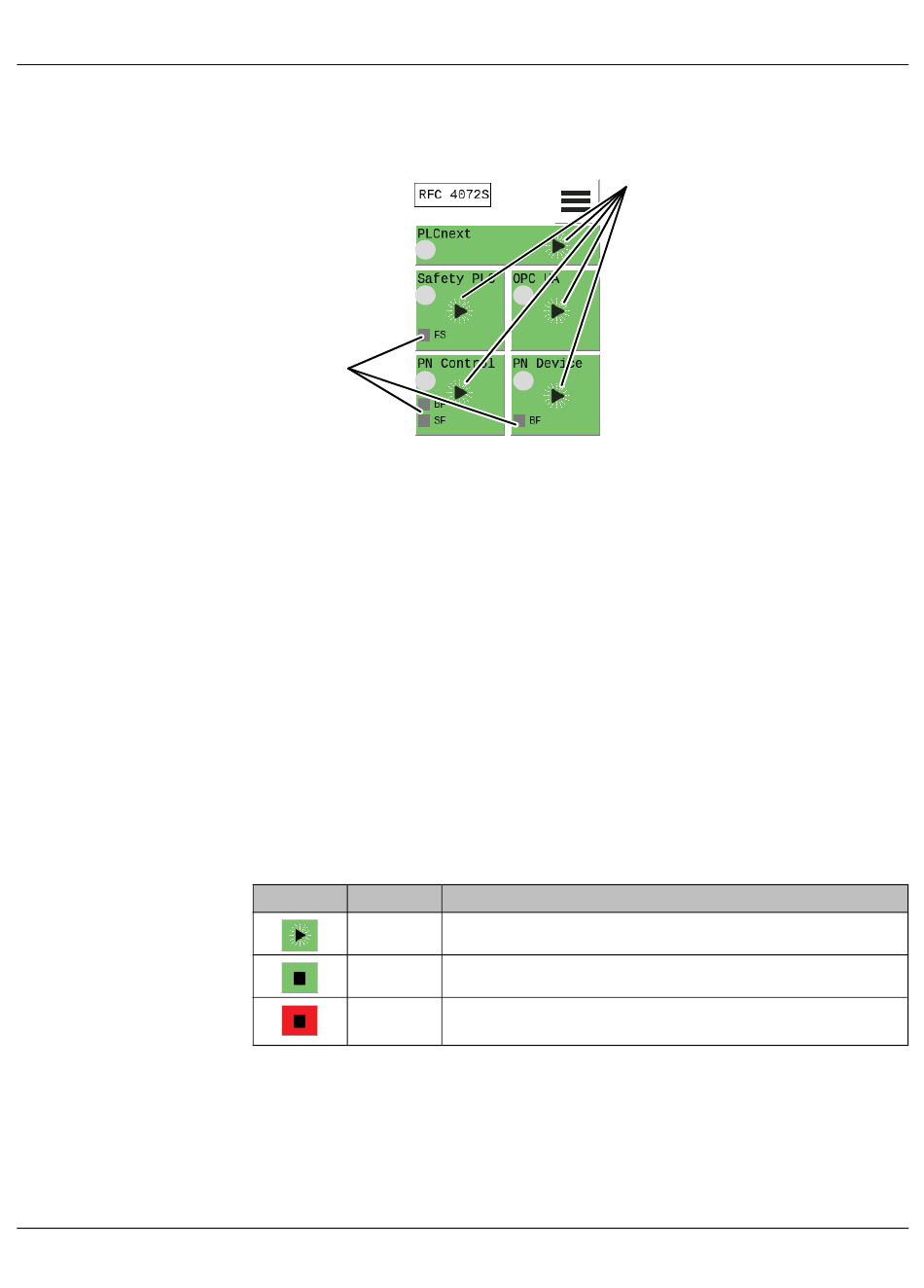

Das folgende Bild stellt die grundsätzliche Bedeutung der Anzeigen im Home-Menü des
Displays dar.
A
B
Diagnose-
Anzeigen:
D
LEDs
Bild 2-15 Display: Anzeigen im Home-Menü
Innerhalb der einzelnen Kacheln A bis E in
und die Zustandsinformationen der geräteinternen Standardsteuerung, der geräteinternen
sicherheitsbezogenen PROFINET-Steuerung iSPNS 3000 und des OPC UA-Servers dar-
gestellt. Außerdem werden die Diagnose-Anzeigen (LEDs) und die Zustandsinformationen
des RFCs als PROFINET-Controller und/oder als PROFINET-Device dargestellt.
Die Hintergrundfarbe in den einzelnen Bereichen variiert in Abhängigkeit von den Zustän-
den.
2.9.2

Zustandsinformationen

Die Zustandsinformationen der einzelnen Kacheln werden nur im Home-Menü dargestellt.
Die Hintergrundfarbe in den einzelnen Kacheln variiert zustandsabhängig.
Die Zustandsinformationen in den einzelnen Kacheln haben folgende Bedeutung:
Tabelle 2-2

Zustandsinformationen: PLCnext (Standardsteuerung)

Anzeige Farbe
grün
grün
rot
C
E
Bild 2-15
Bedeutung
Die Standardsteuerung ist im Zustand „Run".
Die Standardsteuerung ist im Zustand „Stopp".
Infolge eines aufgetretenen Fehlers hat die Standardsteuerung
den Zustand „Stopp" eingenommen.
Beschreibung des RFC 4072S
Zustandsinformationen für:
A: PLCnext (Standardsteuerung)
B: Safety PLC (iSPNS 3000)
C: OPC UA (OPC UA-Server)
D: PN Control
(PROFINET-Controller)
E: PN Device (PROFINET-Device)
werden die Diagnose-Anzeigen (LEDs)
