Demontage Des Rfc 4072S; Sd-Karte (Parametrierungsspeicher) Einsetzen/Entnehmen; Montierter Rfc 4072S Mit Endhaltern Und Maximaler Abstand Der Tragschienen-Befestigungspunkte (160 Mm) - Phoenix Contact Rfc 4072S Anwenderhandbuch

SD-Karte einsetzen
108580_de_02
Montage, Demontage, elektrische Installation und Austausch
RUN/PROG
STP
MRESET
LAN LAN
1 2
LAN LAN
3.1 3.2

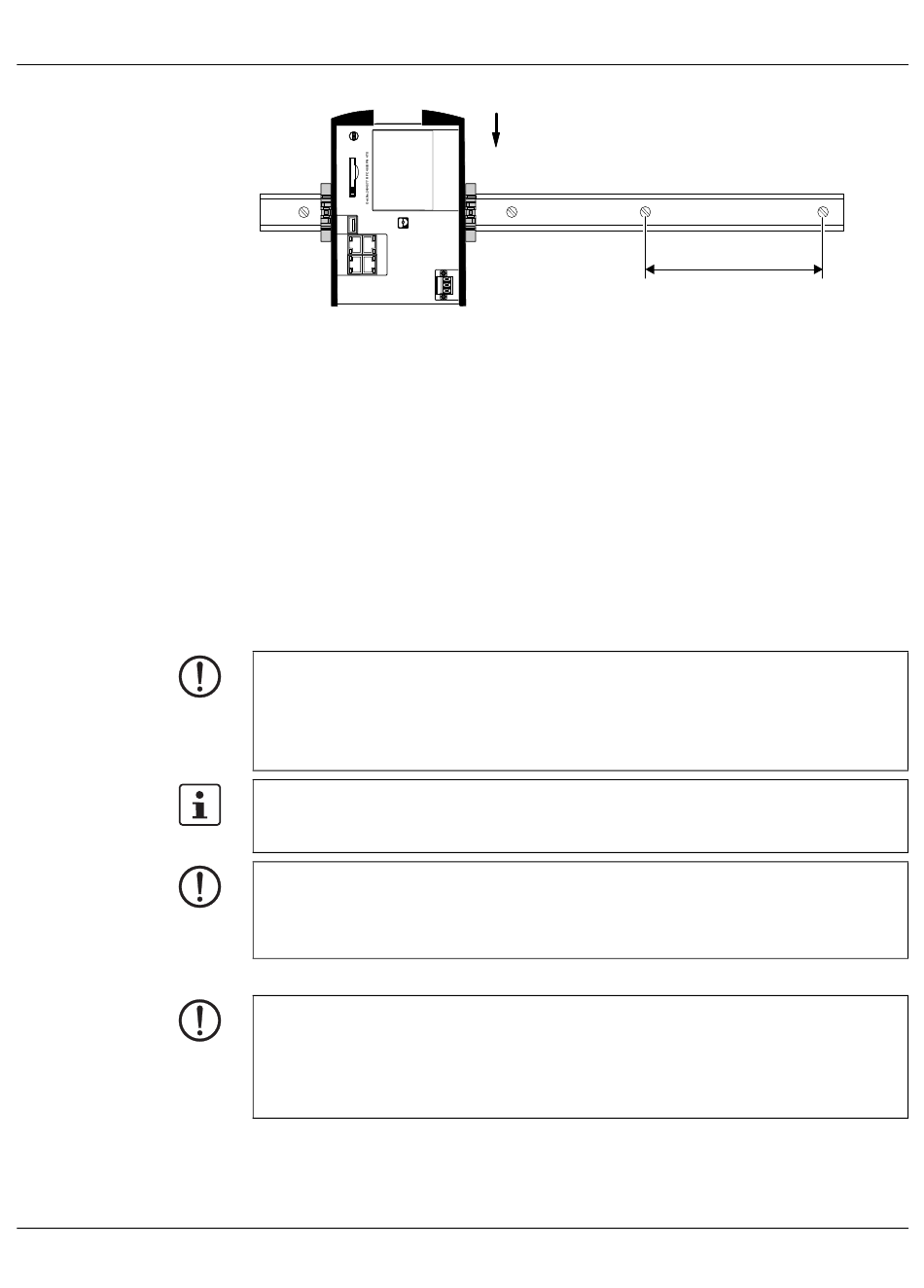

Bild 3-3 Montierter RFC 4072S mit Endhaltern und maximaler Abstand der Trag-
schienen-Befestigungspunkte (160 mm)
3.4

Demontage des RFC 4072S

Befolgen Sie zur Demontage des Geräts die Angaben im
RFC 4072S" auf Seite 77
3.5 SD-Karte (Parametrierungsspeicher) einset-
zen/entnehmen
ACHTUNG: Beachten Sie, dass das Einsetzen und Entnehmen der SD-Karte im laufen-
den Betrieb nicht zulässig ist. Wenn Sie die SD-Karte im laufenden Betrieb entneh-
men/einsetzen, schaltet der RFC 4072S in den sicheren Zustand (Failure State).
Schalten Sie immer die Stromversorgung des RFC 4072S ab, bevor Sie die SD-Karte ein-
setzen oder entnehmen.
Die SD-Karte wird während der Initialisierungsphase des RFC 4072S erkannt. Stellen Sie
sicher, dass die SD-Karte vor dem Einschalten eingesteckt ist, damit sie vom RFC 4072S
genutzt werden kann.
ACHTUNG: SD-Karte (Parametrierungsspeicher) – Formatierungshinweis
Die SD-Karte ist vorformatiert und zur Benutzung mit Geräten von Phoenix Contact
bestimmt. Bitte schließen Sie aus, dass die SD-Karte außerhalb des RFC 4072S forma-
tiert wird!
In Bild 3-4 ist das Einsetzen (A) und Entnehmen (B) der SD-Karte grafisch dargestellt.
ACHTUNG: Zerstörung des Geräts möglich
Achten Sie beim Einsetzen der SD-Karte darauf, dass sich die SD-Karte in den beidseiti-
gen Führungsschienen des Kartenhalters befindet.
Um das Gerät vor Zerstörung zu schützen, verkanten Sie weder die SD-Karte noch schie-
ben Sie diese mit Gewalt ein.
• Setzen Sie die SD-Karte mit der Kontaktleiste voran in den dafür vorgesehenen
Schacht ein (A).
Unter leichtem Druck rastet die SD-Karte ein.
g
DISPLAY
bis zum Arbeitsschritt 5.
160
107586A020
Kapitel „Austausch des
PHOENIX CONTACT
73 / 274
