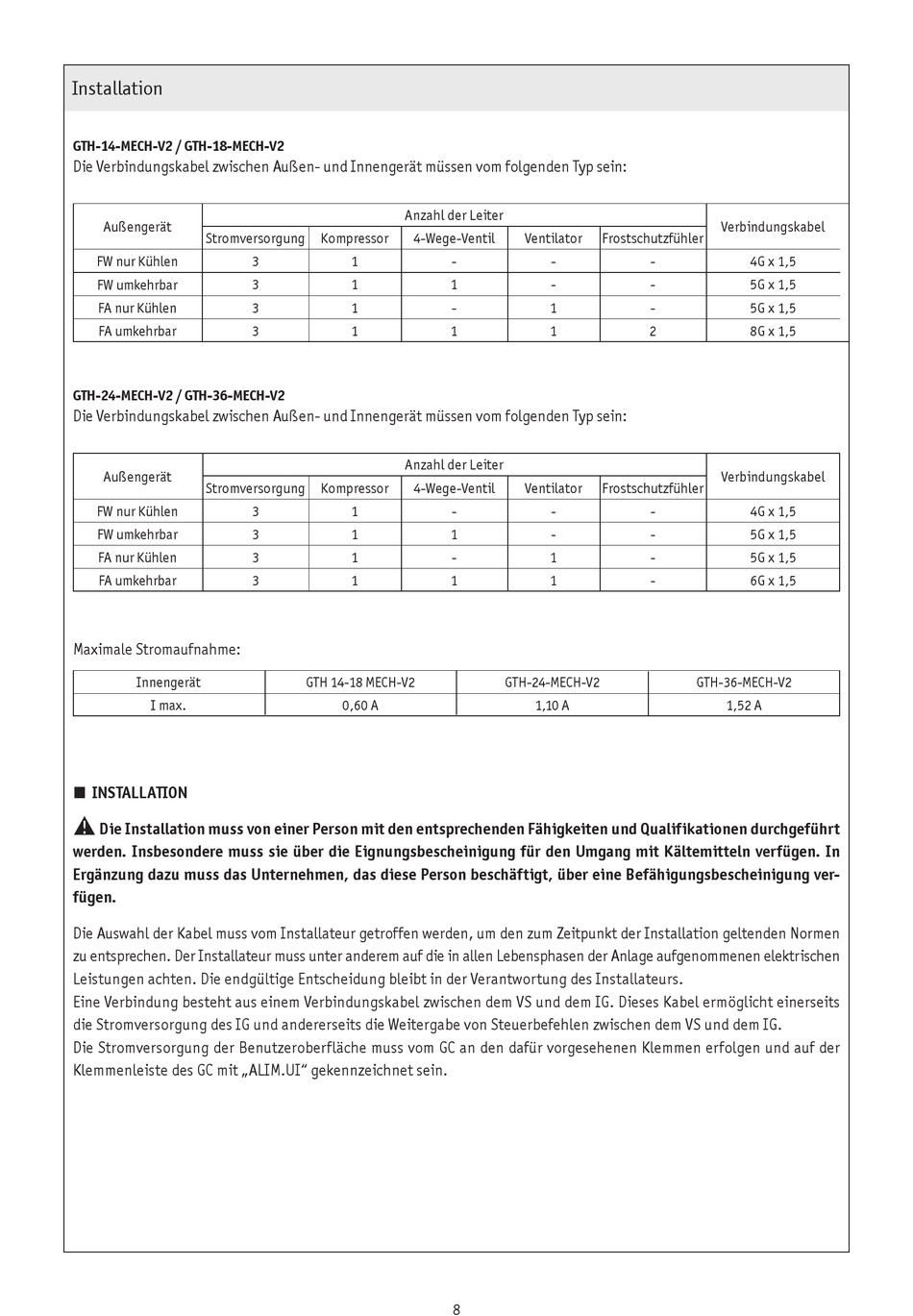

Installation
GTH-14-MECH-V2 / GTH-18-MECH-V2
Die Verbindungskabel zwischen Außen- und Innengerät müssen vom folgenden Typ sein:
Außengerät
Stromversorgung
FW nur Kühlen
FW umkehrbar
FA nur Kühlen
FA umkehrbar
GTH-24-MECH-V2 / GTH-36-MECH-V2
Die Verbindungskabel zwischen Außen- und Innengerät müssen vom folgenden Typ sein:
Außengerät
Stromversorgung
FW nur Kühlen
FW umkehrbar
FA nur Kühlen
FA umkehrbar
Maximale Stromaufnahme:
Innengerät
I max.
n INSTALLATION
a
Die Installation muss von einer Person mit den entsprechenden Fähigkeiten und Qualifikationen durchgeführt
werden. Insbesondere muss sie über die Eignungsbescheinigung für den Umgang mit Kältemitteln verfügen. In
Ergänzung dazu muss das Unternehmen, das diese Person beschäftigt, über eine Befähigungsbescheinigung ver-
fügen.
Die Auswahl der Kabel muss vom Installateur getroffen werden, um den zum Zeitpunkt der Installation geltenden Normen
zu entsprechen. Der Installateur muss unter anderem auf die in allen Lebensphasen der Anlage aufgenommenen elektrischen
Leistungen achten. Die endgültige Entscheidung bleibt in der Verantwortung des Installateurs.
Eine Verbindung besteht aus einem Verbindungskabel zwischen dem VS und dem IG. Dieses Kabel ermöglicht einerseits
die Stromversorgung des IG und andererseits die Weitergabe von Steuerbefehlen zwischen dem VS und dem IG.
Die Stromversorgung der Benutzeroberfläche muss vom GC an den dafür vorgesehenen Klemmen erfolgen und auf der
Klemmenleiste des GC mit „ALIM.UI" gekennzeichnet sein.
Anzahl der Leiter
Kompressor
4-Wege-Ventil
3
1
3
1
3
1
3
1
Anzahl der Leiter
Kompressor
4-Wege-Ventil
3
1
3
1
3
1
3
1
GTH 14-18 MECH-V2
0,60 A
Ventilator
Frostschutzfühler
-
-
1
-
-
1
1
1
Ventilator
Frostschutzfühler
-
-
1
-
-
1
1
1
GTH-24-MECH-V2
1,10 A
8
Verbindungskabel
-
4G x 1,5
-
5G x 1,5
-
5G x 1,5
2
8G x 1,5
Verbindungskabel
-
4G x 1,5
-
5G x 1,5
-
5G x 1,5
-
6G x 1,5
GTH-36-MECH-V2
1,52 A
