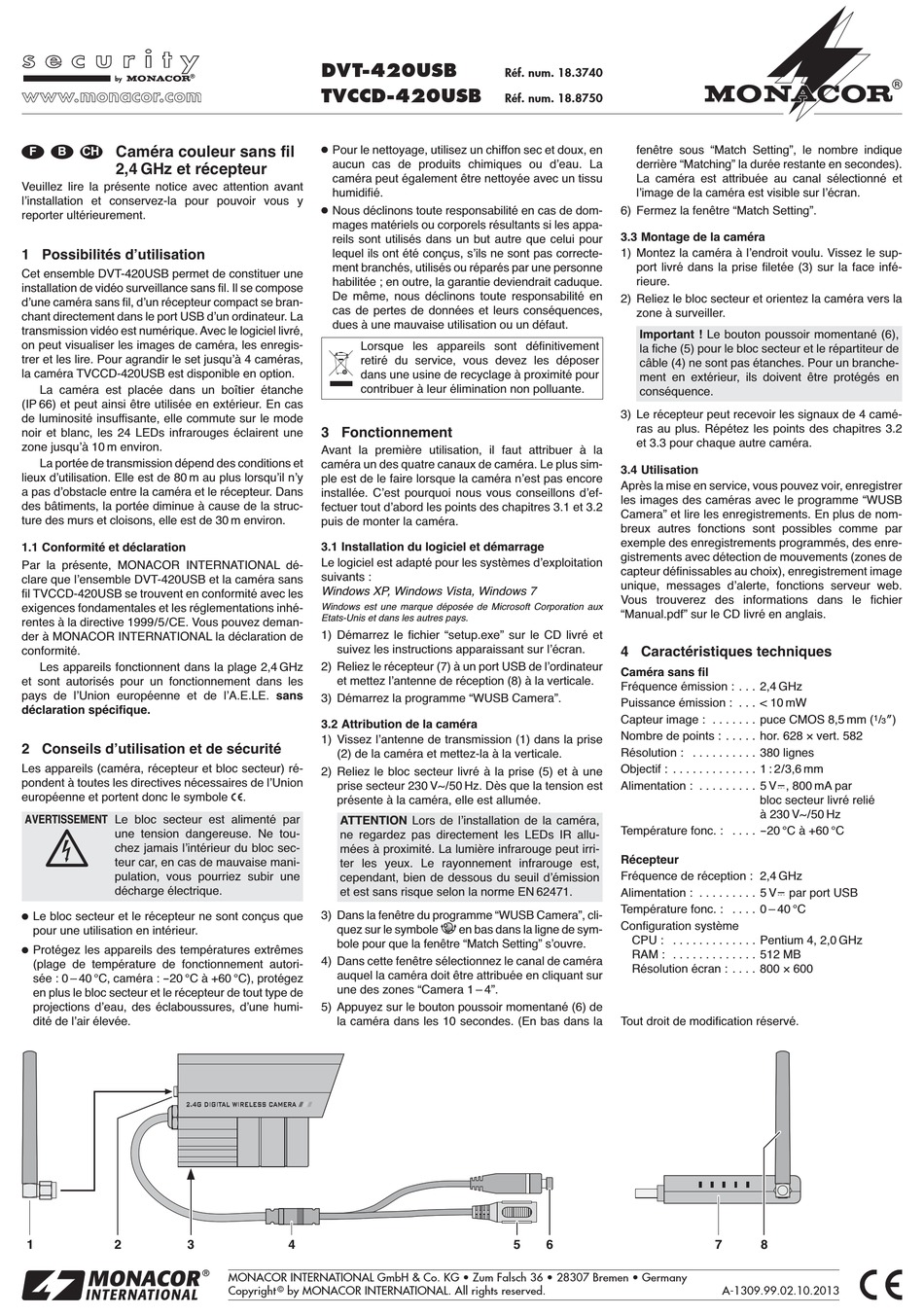

Caméra couleur sans fil
F
B
CH
2,4 GHz et récepteur
Veuillez lire la présente notice avec attention avant
lʼinstallation et conservez-la pour pouvoir vous y
reporter ultérieurement.
1 Possibilités dʼutilisation
Cet ensemble DVT-420USB permet de constituer une
installation de vidéo surveillance sans fil. Il se compose
dʼune caméra sans fil, dʼun récepteur compact se bran-
chant directement dans le port USB dʼun ordinateur. La
transmission vidéo est numérique. Avec le logiciel livré,
on peut visualiser les images de caméra, les enregis-
trer et les lire. Pour agrandir le set jusquʼà 4 caméras,
la caméra TVCCD-420USB est disponible en option.
La caméra est placée dans un boîtier étanche
(IP 66) et peut ainsi être utilisée en extérieur. En cas
de luminosité insuffisante, elle commute sur le mode
noir et blanc, les 24 LEDs infrarouges éclairent une
zone jusquʼà 10 m environ.
La portée de transmission dépend des conditions et
lieux dʼutilisation. Elle est de 80 m au plus lorsquʼil nʼy
a pas dʼobstacle entre la caméra et le récepteur. Dans
des bâtiments, la portée diminue à cause de la struc-
ture des murs et cloisons, elle est de 30 m environ.
1.1 Conformité et déclaration
Par la présente, MONACOR INTERNATIONAL dé -
clare que lʼensemble DVT-420USB et la caméra sans
fil TVCCD-420USB se trouvent en conformité avec les
exigences fondamentales et les réglementations inhé-
rentes à la directive 1999 / 5 / CE. Vous pouvez deman-
der à MONACOR INTERNATIONAL la déclaration de
conformité.
Les appareils fonctionnent dans la plage 2,4 GHz
et sont autorisés pour un fonctionnement dans les
pays de lʼUnion européenne et de lʼA.E.LE. sans
déclaration spécifique.
2 Conseils dʼutilisation et de sécurité
Les appareils (caméra, récepteur et bloc secteur) ré -
pondent à toutes les directives nécessaires de lʼUnion
européenne et portent donc le symbole
AVERTISSEMENT Le bloc secteur est alimenté par
une tension dangereuse. Ne tou-
chez jamais lʼintérieur du bloc sec-
teur car, en cas de mauvaise mani-
pulation, vous pourriez subir une
décharge électrique.
G
Le bloc secteur et le récepteur ne sont conçus que
pour une utilisation en intérieur.
G
Protégez les appareils des températures extrêmes
(plage de température de fonctionnement autori-
sée : 0 – 40 °C, caméra : -20 °C à +60 °C), protégez
en plus le bloc secteur et le récepteur de tout type de
projections dʼeau, des éclaboussures, dʼune humi-
dité de lʼair élevée.
1
2
3
DV T-420USB
TVCCD-420USB
G
Pour le nettoyage, utilisez un chiffon sec et doux, en
aucun cas de produits chimiques ou dʼeau. La
caméra peut également être nettoyée avec un tissu
humidifié.
G
Nous déclinons toute responsabilité en cas de dom-
mages matériels ou corporels résultants si les appa-
reils sont utilisés dans un but autre que celui pour
lequel ils ont été conçus, sʼils ne sont pas correcte-
ment branchés, utilisés ou réparés par une personne
habilitée ; en outre, la garantie deviendrait caduque.
De même, nous déclinons toute responsabilité en
cas de pertes de données et leurs conséquences,
dues à une mauvaise utilisation ou un défaut.
Lorsque les appareils sont définitivement
retiré du service, vous devez les déposer
dans une usine de recyclage à proximité pour
contribuer à leur élimination non polluante.
3 Fonctionnement
Avant la première utilisation, il faut attribuer à la
caméra un des quatre canaux de caméra. Le plus sim-
ple est de le faire lorsque la caméra nʼest pas encore
installée. Cʼest pourquoi nous vous conseillons dʼef-
fectuer tout dʼabord les points des chapitres 3.1 et 3.2
puis de monter la caméra.
3.1 Installation du logiciel et démarrage
Le logiciel est adapté pour les systèmes dʼexploitation
suivants :
Windows XP, Windows Vista, Windows 7
Windows est une marque déposée de Microsoft Corporation aux
Etats-Unis et dans les autres pays.
1) Démarrez le fichier "setup.exe" sur le CD livré et
suivez les instructions apparaissant sur lʼécran.
2) Reliez le récepteur (7) à un port USB de lʼordinateur
et mettez lʼantenne de réception (8) à la verticale.
3) Démarrez la programme "WUSB Camera".
3.2 Attribution de la caméra
1) Vissez lʼantenne de transmission (1) dans la prise
(2) de la caméra et mettez-la à la verticale.
2) Reliez le bloc secteur livré à la prise (5) et à une
prise secteur 230 V~ / 50 Hz. Dès que la tension est
.
présente à la caméra, elle est allumée.
ATTENTION Lors de lʼinstallation de la caméra,
ne regardez pas directement les LEDs IR allu-
mées à proximité. La lumière infrarouge peut irri-
ter les yeux. Le rayonnement infrarouge est,
cependant, bien de dessous du seuil dʼémission
et est sans risque selon la norme EN 62471.
3) Dans la fenêtre du programme "WUSB Camera", cli-
quez sur le symbole
bole pour que la fenêtre "Match Setting" sʼouvre.
4) Dans cette fenêtre sélectionnez le canal de caméra
auquel la caméra doit être attribuée en cliquant sur
une des zones "Camera 1 – 4".
5) Appuyez sur le bouton poussoir momentané (6) de
la caméra dans les 10 secondes. (En bas dans la
4
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
Copyright
©
by MONACOR INTERNATIONAL. All rights reserved.
Réf. num. 18.3740
Réf. num. 18.8750
6) Fermez la fenêtre "Match Setting".
3.3 Montage de la caméra
1) Montez la caméra à lʼendroit voulu. Vissez le sup-
2) Reliez le bloc secteur et orientez la caméra vers la
3) Le récepteur peut recevoir les signaux de 4 camé-
3.4 Utilisation
Après la mise en service, vous pouvez voir, enregistrer
les images des caméras avec le programme "WUSB
Camera" et lire les enregistrements. En plus de nom-
breux autres fonctions sont possibles comme par
exemple des enregistrements programmés, des enre-
gistrements avec détection de mouvements (zones de
capteur définissables au choix), enregistrement image
unique, messages dʼalerte, fonctions serveur web.
Vous trouverez des informations dans le fichier
"Manual.pdf" sur le CD livré en anglais.
4 Caractéristiques techniques
Caméra sans fil
Fréquence émission : . . . 2,4 GHz
Puissance émission : . . . < 10 mW
Capteur image : . . . . . . . puce CMOS 8,5 mm (
Nombre de points : . . . . . hor. 628 × vert. 582
Résolution : . . . . . . . . . . 380 lignes
Objectif : . . . . . . . . . . . . . 1 : 2/3,6 mm
Alimentation : . . . . . . . . . 5 V , 800 mA par
Température fonc. : . . . . -20 °C à +60 °C
Récepteur
Fréquence de réception : 2,4 GHz
Alimentation : . . . . . . . . . 5 V
Température fonc. : . . . . 0 – 40 °C
Configuration système
en bas dans la ligne de sym-
CPU : . . . . . . . . . . . . . Pentium 4, 2,0 GHz
RAM : . . . . . . . . . . . . . 512 MB
Résolution écran : . . . . 800 × 600
Tout droit de modification réservé.
5
6
fenêtre sous "Match Setting", le nombre indique
derrière "Matching" la durée restante en secondes).
La caméra est attribuée au canal sélectionné et
lʼimage de la caméra est visible sur lʼécran.
port livré dans la prise filetée (3) sur la face infé-
rieure.
zone à surveiller.
Important ! Le bouton poussoir momentané (6),
la fiche (5) pour le bloc secteur et le répartiteur de
câble (4) ne sont pas étanches. Pour un branche-
ment en extérieur, ils doivent être protégés en
conséquence.
ras au plus. Répétez les points des chapitres 3.2
et 3.3 pour chaque autre caméra.
bloc secteur livré relié
à 230 V~ / 50 Hz
par port USB
7
8
A-1309.99.02.10.2013
