Frequenzmessung

Für die Messung benötigt das UMG 509 die Netzfre-
quenz. Die Netzfrequenz kann vom Anwender festgelegt
oder vom Gerät automatisch ermittelt werden.
• Für die automatische Ermittlung der Frequenz
durch das UMG 509 muss an mindestens einem
der Spannungsmesseingänge eine Spannung
(V-Vref) von größer 10Veff anliegen.
• Die Netzfrequenz muss im Bereich von 40Hz bis
70Hz liegen.
• Liegt keine ausreichend hohe Messspannung an,
so kann das UMG 509 die Netzfrequenz nicht
ermitteln und damit auch keine Messung durch-
führen.

Drehfeldrichtung

Überprüfen Sie in der Messwertanzeige des UMG 509
die Richtung des Spannungs-Drehfeldes.
Üblicherweise liegt ein „rechtes" Drehfeld vor.
UL1-UL2-UL3 = rechtes Drehfeld
UL1-UL3-UL2 = linkes Drehfeld

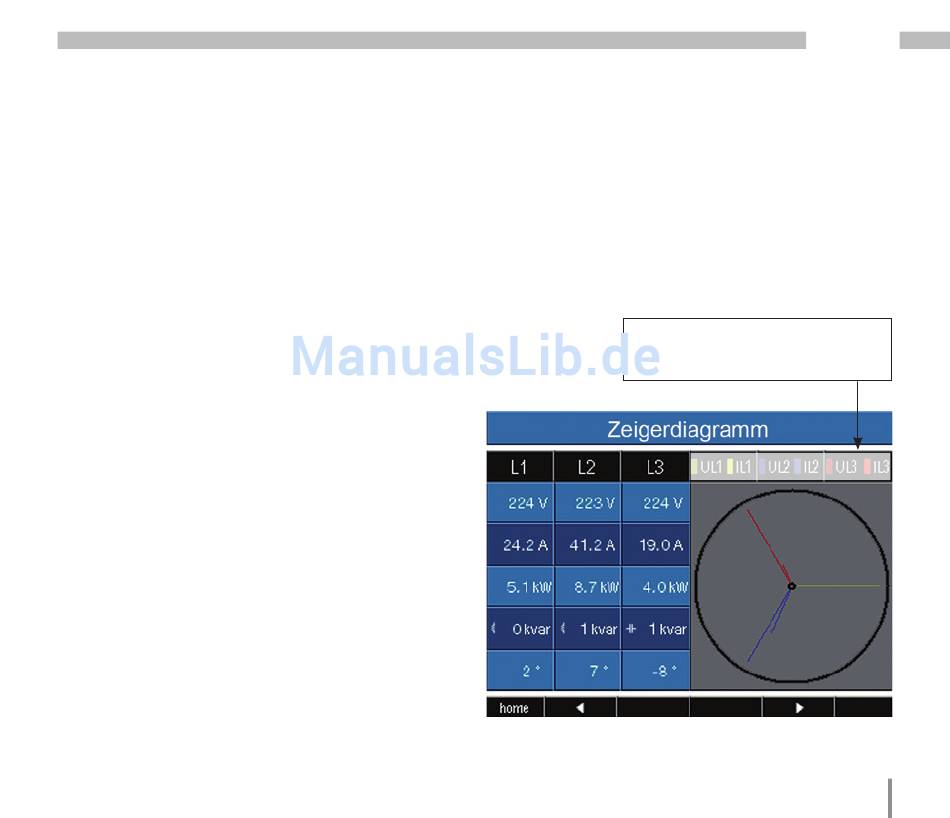

Darstellung der Phasenreihenfolge entsprechend der
Drehfeldrichtung.
