Haier HW80-B14266A Benutzerhandbuch
Washing machine
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

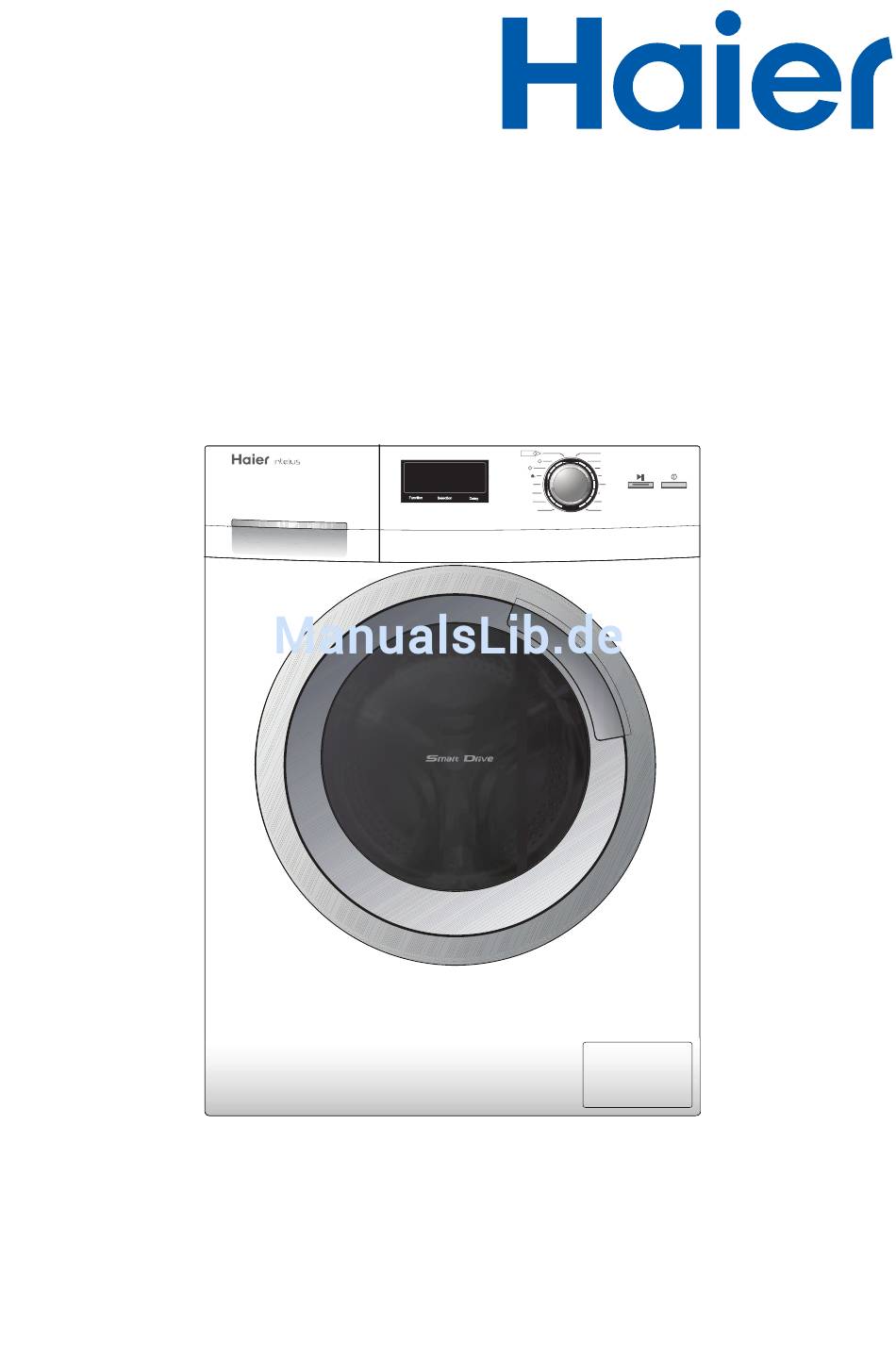

User Manual
Washing Machine
HW80-B14266A
GB
Cotton
M
90
1400
Speed up
Synthetic
70
1200
M
Intense
60
1000
Mix
M
Soak
800
40
Wool
Anti crease
R
30
600
Under-
20
400
wear
1 2 3
Rinse
Sport
Function
Selection
Delay
Function Selection
Temp.
Spin
M emo
Delay
Jeans
Hygienic
60
°C
40
°C
Daily Wash
Ultra White
Express 15'
Baby Care
Delicate
Hand Wash
Spin/Drain
Self Clean
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Haier HW80-B14266A
Inhaltszusammenfassung für Haier HW80-B14266A
-
Seite 30: Achtung! Unbedingt Lesen
Danke, dass Sie sich für ein Haier Produkt entschieden haben. Bitte lesen Sie diese Gebrauchsanleitung sehr sorgfältig bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Informationen, damit Sie viel Freude an Ihrem Gerät haben und ein sicherer und sauberer Betrieb gewährleistet ist. - Seite 31 Inhalt Sicherheitshinweise..............4-5 Produktbeschreibung..............6 Bedienblende................7-9 Programme.................. 10 Verbrauch..................11 Besondere Ausstattungsmerkmale..........12 Täglicher Gebrauch..............13-17 Reinigung und Pflege.............. 18-19 Fehlerbehebung..............20-22 Installation................23-25 Technische Daten ............... 26 Kundendienst................27...
-
Seite 32: Normen Und Richtlinien
Bestimmngsgemäßer Gebrauch Diese Waschmaschine ist nur für den privaten, häuslichen Gebrauch bestimmt. Bei ge- werblicher Nutzung entfällt die Haier Garantie. Verwenden Sie sie nicht für andere Zwecke als die, für die sie ausgelegt ist. Beachten Sie die Pflegeanleitungen auf den Eti- ketten der Wäschestücke und waschen Sie nur maschinenwaschbare Textilien. -
Seite 33: Sicherheitshinweise
Sicherheitshinweise Im täglichen Gebrauch achten Sie darauf, dass … Achtung! Kinder müssen beaufsichtigt werden. Stellen Sie sicher, dass Kinder nicht mit dem Gerät oder der Verpa- ckung spielen! ... Personen (einschließlich Kinder),die aufgrund ihrer phy- sischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benut-... -
Seite 34: Produktbeschreibung
Produktbeschreibung Aufgrund technischer Änderungen kann diese Zeichnung ev. von dem von Ihnen erworbenen Modell abweichen 1 Waschmittelschublade 1 Transportsicherung (T1-T4) 2 Waschmaschinentür (Bullauge) 2 Rückwand 3 Abdeckplatte 3 Schrauben hintere Abdeckung (S1-S4) 4 Türgriff 4 Stromkabel 5 Bedienblende 5 Zulaufventil 6 Ein/Aus 6 Ablaufschlauch 7 Serviceklappe... -
Seite 35: Bedienblende
Bedienblende 6 a-c 6 Funktionstasten (a-c) 1 Waschmittelschublade a Optionen 2 Display b Auswahl 3 Programmwähler c Zeitvorwahl 4 Taste „Start/Pause“ 5 Taste „Ein/Aus“ 1-Waschmittelschublade Beim Öffnen der Waschmittelschublade werden drei Kammern sichtbar: Kammer 1: Nur Wassereinlauf, kein Waschmittel Kammer 2: Waschmittel für Programme Kammer 3: Weichspüler, Pflegemittel, Duftstoffe usw. -
Seite 36: "Kindersicherung" (Taste A + C)
“selection”+“Delay” for 3 seconds ,intense function is activated. Bedienblende - Funktionstasten Für optimale Waschresultate hat jedes Programm von Haier empfohlene, eigene Vor- einstellungen und Grenzwerte. Im Rahmen dieser Werkseinstellungen können ein- zelne Programmparameter und zusätzliche Funktionen individuell verändert werden (s. -
Seite 37: Display-Symbole
Bedienblende - Funktionstasten “Schnell“ (Taste a+b) Diese Funktion verkürzt die Programmlaufzeit und spart Energie. Anzuwenden für leicht verschmutzte Wäsche. Zum Aktivieren für 3 Sekunden gleichzeitig die Tasten „Optionen“ und „Auswahl“ drücken. Auf dem Display wird für kurze Zeit „SPUP ON“ oder „SPUP OFF“... -
Seite 38: Programme
Programme Waschprogramme 1 Nur Wassereinlauf; kein Wasch- pulver 2 Waschmittel 3 Weichspüler Programm Temperatur Vorein- Empfohlene Schleuder- Maximal stellung Wäsche drehzah voreingestellt 1 Baumwolle bis 90°C 30°C Baumwolle 1400 U/min 2 Synthetik bis 60°C 30°C Synthetik 1200 U/min 3 Mix bis 60°C 40°C Baumw./ Synth. -
Seite 40: Funktion
Besondere Ausstattungsmerkmale Die Waschmaschine ist mit besonderen Zusatzfunktionen ausgestattet, die dazu dienen die Bedienung zu vereinfachen, optimale Waschergebnisse sicherzustellen und die Re- sourcen zu schonen. Funktion Nutzen Smart Drive Motor Der “Smart Drive Motor “ ist ein sehr Energie effizienter, besonders vibrationsarmer, leiser und langlebiger Direktantrieb. -
Seite 41: Beladen Der Waschmaschine
Täglicher Gebrauch Vorbereitung der Wäsche Sortieren Sie die Wäsche nach Stoffart (Baumwolle, Syn- thetik, Seide, Wolle) und Grad der Verschmutzung. Weiße und farbige Wäsche getrennt waschen. Prüfen Sie durch Handwäsche, ob farbige Wäschestücke, ausblei- chen oder abfärben. Taschen leeren (Münzen, Schlüssel, Papiertaschentücher etc.) und schmückende Accessoires entfernen (Broschen etc.). -
Seite 42: Die Wahl Der Optimalen Waschmittelart
Täglicher Gebrauch Waschmittel wählen Waschqualität und Leistung der Maschine sind abhängig vom verwendeten Waschmittel. Verwenden Sie nur Waschmittel die für Maschinenwäsche geeignet sind. Benutzen Sie entspre- chende Spezialwaschmittel, z.B. für Synthetik und Wolle. Be- achten Sie die Empfehlungen der Waschmittelhersteller. Be- nutzen Sie auf keinen Fall Lösungsmittel, z.B. -
Seite 43: Zusätzliche Einstellungen
Täglicher Gebrauch Waschmittel einfüllen Ziehen Sie die Waschmittelschublade heraus und füllen Sie Waschmittel und Weichspüler in die entsprechenden Kammern ein. Schließen Sie die Waschmittelschublade wieder sorgfältig. Beachten Sie die Anweisungen auf der Schublade Wichtige Informationen: Kein Waschmittel in die Kammer 1 einfüllen! Bei der Verwendung von Flüssigwaschmittel am bes- ten eine Dosierkugel mit der entsprechenden Menge füllen und zusammen mit der Wäsche in die Wasch-... -
Seite 44: Nach Dem Waschen
Täglicher Gebrauch Programm unterbrechen - abbrechen Tägliche Wäsche Um ein laufendes Programm zu unterbrechen: „Start/ Synthetik Ultra Weiß Express Pause“ drücken. Die Programmlaufzeit blinkt. Nochma- Wolle Baby Care Unter- Fein- wäsche wäsche lige Betätigung setzt das Programm fort. Hand- Sport wäsche Jeans Schleudern/... -
Seite 45: Reinigung Und Pflege
Reinigung und Pflege Pflegesymbole Waschen Waschbar bis 95°C Waschbar bis 60°C Waschbar bis 60°C Normalwäsche Normalwäsche Schonwäsche Waschbar bis 40°C Waschbar bis 40°C Waschbar bis 40°C Normalwäsche Schonwäsche Feinwäsche Waschbar bis 30°C Waschbar bis 30°C Waschbar bis 30°C Normalwäsche Schonwäsche Feinwäsche Handwäsche Nur Trockenreinigung... -
Seite 46: Maschine Reinigen
Reinigung und Pflege Waschmittelschublade reinigen Waschmittelrückstände sollten zu jeder Zeit sofort entfernt werden. Reinigen Sie die Waschmittelschublade regelmäßig. Zie- hen Sie die Schublade am Griff bis zum Anschlag heraus (1) und drücken Sie die Entriegelung (2) zum Entnehmen. Reinigen Sie die Schublade mit klarem Wasser und setzen Sie sie wieder ein. - Seite 47 Reinigung und Pflege Fremdkörperfalle Prüfen Sie die Fremdkörperfalle ca. einmal im Monat und besonders wenn das Gerät nicht abpumpt. nicht schleudert. ungewöhnliche Geräusche macht. Achtung: Verbrühungsgefahr! Das Wasser in der Fremdkörperfalle kann direkt nach dem Waschen sehr heiß sein! Warten Sie mit dem Öffnen der Fremdkörperfalle, bis das Wasser abgekühlt ist 1.
-
Seite 49: Fehlerbehebung
Fehlerbehebung Code Ursachen Lösungen El.Verbindung - Fehler. Kundendienst rufen. Unwucht Beladungspro- Beladung prüfen.Wäsche gleichmäßig in der blem. Trommel verteilen. * Achtung: Gerät ist mit einem Wassersicherheitssystem ausgestattet. Bei einem Code „Fb“: Das eventuellen Leck sammelt sich Wasser in der Bodenwanne. Das Sicherheitssystem unterbricht alle laufenden Funktionen, aktiviert die Abwasserpumpe und zeigt den Fehlercode. - Seite 50 Fehlerbehebung Problem Ursache Lösungen Maschine bleibt vor Störung im Wasserzulauf oder Stromzufuhr und Wasserzu- nde des Programms Stromnetz. fuhr prüfen. stehen. Warnmeldung auf dem Display? Consider error code Beladungsproblem Maschine bleibt eine Beladung reduzieren oder Zeit lang stehen Störung im Programmablauf? auflockern.
-
Seite 51: Optional: Bodenabdeckung Montieren
Installation Auspacken Entnehmen Sie das Gerät aus der Verpackung. Entfernen Sie alles Verpackungsmaterial inklusive der Styro- por Unterlage. Beim Öffnen der Verpackungen können sich evtl. Wassertropfen zeigen, die aus den regulären Tests im Werk resultieren. Entsorgen Sie die Verpackung auf umweltfreundliche Weise. -
Seite 52: Transport Der Maschine
Installation 6. Befestigen Sie die Rückwand. Sie muss passend in die Aussparungen im Gerät und mit der gewölbten Seite nach außen montiert werden. 7. Verschließen Sie die entstandenen Löcher mit den bei- gelegten Abdeckkappen. Transport der Maschine Wenn die Maschine transportiert werden soll, unbedingt vorher die Transportsicherungen wieder einsetzen, die Sie bei der Aufstellung der Maschine entfernt haben, um Beschä- digungen zu vermeiden:... -
Seite 53: Wasser-Zulauf Anschließen - Aqua Stop System
Installation 3. Ablauf-Schlauch ins Abfluss-Rohr Benutzen Sie die mitgelieferte Halterung um den Schlauch si- cher zu fixieren und dessen Ende ungefär 8 cm ins Abfluss- rohr zu stecken. Achtung: Wenn der Ablauf zu niedrig ist, bzw. das Schlauchende im Wasser endet, pumpt die Waschmaschine kontinuierlich ab, während gleich- zeitig Wasser einläuft (Saughebereffekt). -
Seite 54: Technische Daten
Technische Daten Produktdatenblatt (gemäß+ EU 1061/2010) Hersteller/Marke Haier Modellkennung HW80-B14266A Nennkapazität (kg) Energieeffizienzklasse A+++ Jährlicher Energieverbrauch (AE in KWh/Jahr) Energieverbrauch „Baumwolle 60°C“,volle Beladung (KWh) 0,55 Energieverbrauch „Baumwolle 60°C“,Teil-Beladung (KWh) 0,55 Energieverbrauch „Baumwolle 40°C“,Teil-Beladung (KWh) 0,40 Gewichtete Leistungsaufnahme im Aus-Zustand (KWh) Gewichtete Leistungsaufnahme im unausgeschalteten Zustand (KWh) Jährlicher Wasserverbrauch (AW...
